作品包括：

Word设计说明书1份

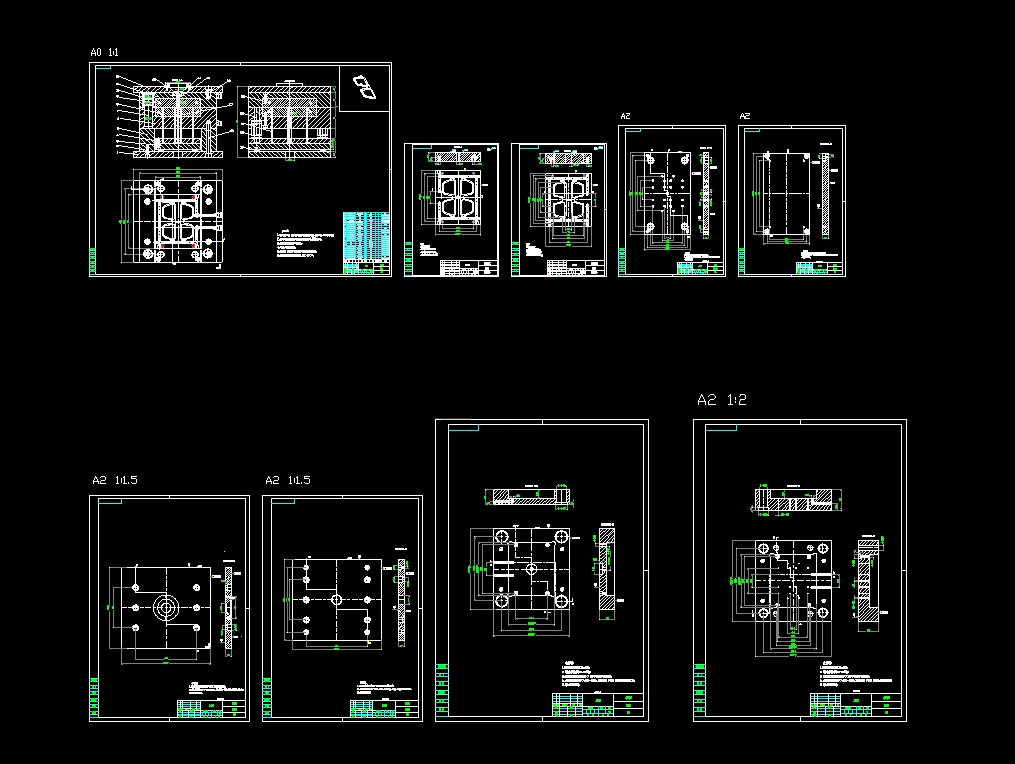

CAD版本图纸，共9张

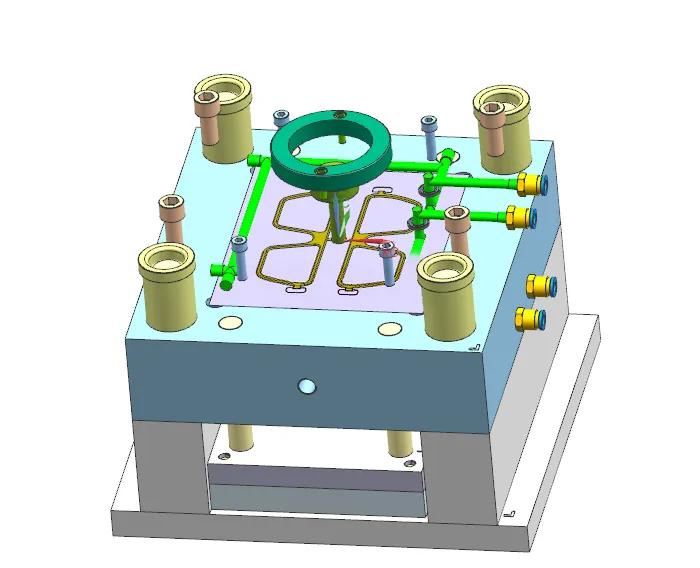

UG三维图一份

摘要

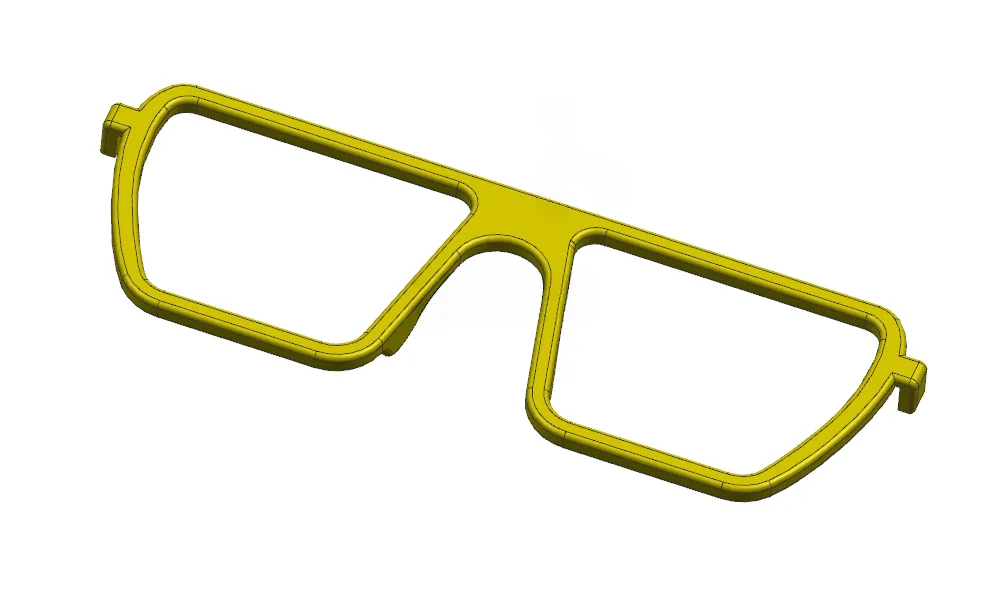

本课题针对PC材质一体式眼镜框开展注塑模具设计，塑件平均壁厚1.04mm，精度MT4MT5，单件质量8.74g。模具采用**一模两腔对称布局**，分型面设置在塑件最大轮廓平面，选用CI型标准两板模架，侧浇口进料，配套XSZY250/160卧式注塑机，完成注射量、锁模力、注射压力、安装尺寸、开模行程全部校核。 浇注系统设计锥形主流道、圆形分流道、侧浇口，完成流道与浇口剪切速率校核，配置Z型冷料穴与拉料杆，依靠分型面实现排气。成型零件采用镶嵌式型腔、型芯，依据PC收缩率0.5%完成型腔、型芯工作尺寸计算并做强度校核。冷却系统选用直径8mm环绕式水冷回路，计算冷却水流量，保障模具温度均匀。脱模机构均匀布置多根推杆，完成推杆强度校核，搭配复位杆弹簧复位机构，导柱导套实现合模导向。 借助UG完成三维建模与二维图纸绘制，整套模具各机构配合协调，能够满足一体式眼镜框大批量稳定注塑生产。
