作品包括：

Word设计说明书1份

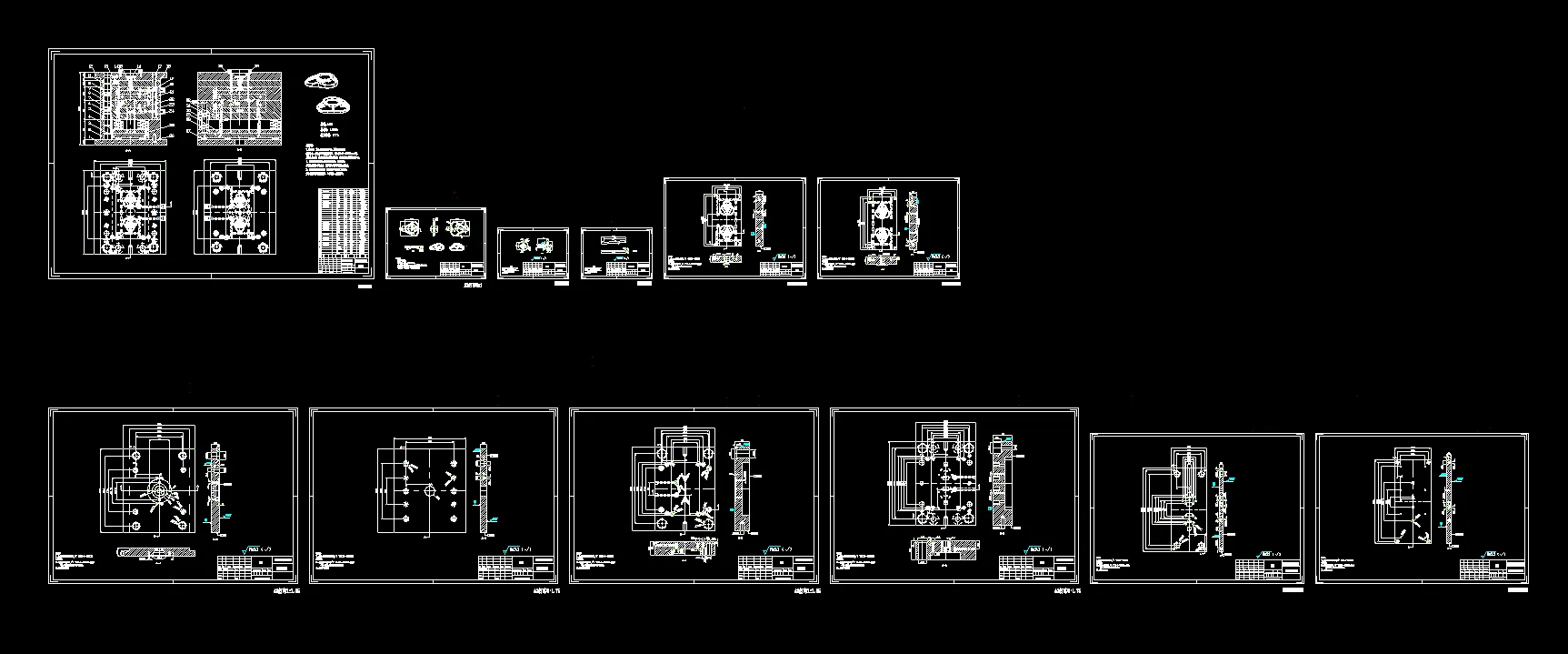

CAD版本图纸，共12张

UG三维图一份

摘要

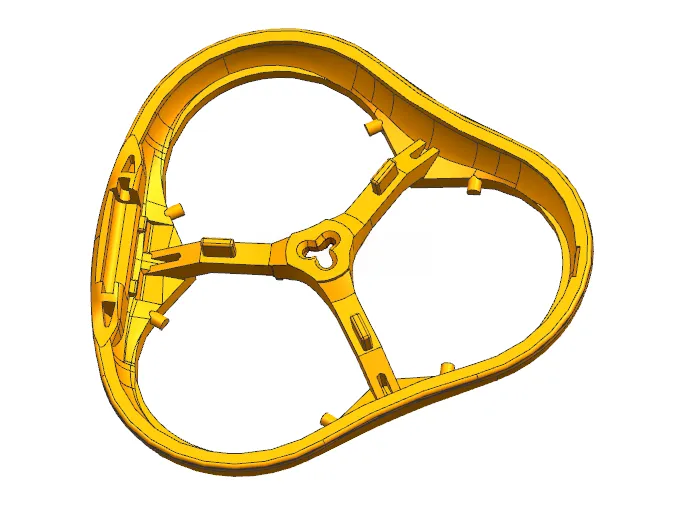

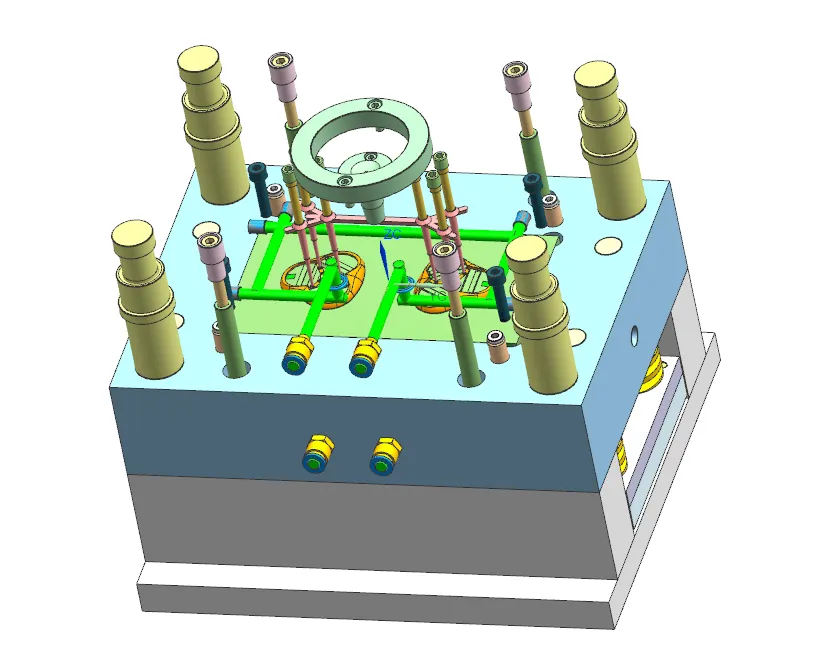

本课题针对ABS材质电动剃须刀卡门开展注塑模具设计，塑件尺寸61.27mm×60.02mm×9.56mm，平均壁厚1.15mm，单件质量3.18g，精度MT4级。模具采用**一模两腔**对称布局，分型面设置在塑件最大轮廓底面，依靠分型面间隙实现排气。 浇注系统设计主流道、梯形分流道、点浇口，配置圆锥式冷料穴与拉料杆，并完成流道、浇口剪切速率校核；成型零件选用镶嵌式型腔、型芯，依据ABS收缩率0.005完成成型尺寸计算与强度校核。针对塑件内侧倒扣，采用5°斜销（斜顶）完成内侧抽芯。冷却系统采用直径8mm环绕式水冷回路，完成热交换与冷却水流量计算。 脱模机构采用多规格推杆均匀顶出，搭配复位杆弹簧复位结构。选用FCI型点浇口标准模架，配套XSZY250/160注塑机，对注射量、锁模力、注射压力、安装尺寸、开模行程逐项校核，全部满足生产条件。整套模具借助UG完成三维建模与二维图纸绘制，各机构配合可靠，可实现剃须刀卡门大批量注塑成型。
