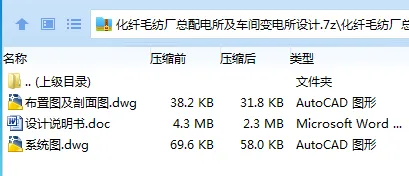

作品包括

Word版设计说明书1份，共70页，约22000字

CAD版本图纸，共2张

摘要

遵循安全、可靠、优质、经济的基本原则,提出工厂厂区供电的设计方案。本次设计是关于化纤毛纺厂总配电所及车间变电所设计。其中包括对车间进行了负荷和短路电流计算，变压器和变电所高压进线和出线的选择，以及主接线，继电保护和防雷保护。

本设计的主要内容包括化纤毛纺厂总配电所及高压配电系统及车间变电所的电气一次和二次主接线的确定以及图纸的绘制。首先，进行车间负荷统计，确定主变压器；选择电缆，运用欧姆法进行短路电流计算；其次，在技术方面和经济方面进行比较，选择经济可靠、运行灵活的主接线一次方案。然后，进行设备的选择和校验。最后，整定继电保护、设计防雷保护和接地装置。

设计结果可以满足供电的可靠性，保证各车间电气设备的稳定运行。

关键词：负荷统计    变电所设计    短路电流计算    电气设备

目  录

摘  要 i

Abstarct ii

第一章 绪 论 1

第一节 工厂供电的意义和要求 1

一、工厂供电的意义 1

二、设计要求 1

第二节 设计内容及原始资料 2

一、内容及步骤 2

二、工厂生产任务、规模及产品规格 3

三、工厂负荷情况 4

四、供用电协议 5

五、工厂负荷性质 5

第二章  负荷计算 6

第一节 负荷计算的目的 6

第二节 负荷计算的方法 6

第三章  无功功率的补偿 14

第一节 无功功率补偿 14

第二节 10kv高压侧功率因数校验 17

第四章  变压器台数、配电所和各车间变电所位置 19

第一节  配电所的位置的确定 19

第二节 变压器台数选择原则 20

第三节 变电所主变压器容量的选择 20

第五章   线路的选择 22

第一节 高压架空线路导线截面选择计算 22

    第二节 电缆截面的选择计算 24

第三节 380V低压出线的选择 27

第六章   短路电流的计算 29

第一节 短路电流的目的 29

第二节 进行短路计算时的基本假设 29

第三节 短路电流计算方法 29

第七章  工厂主接线方案的设计 37

第八章  变电所一次设备的选择与校验 38

第一节 一次设备选择与校验的条件与项目 38

第二节 按正常工作条件选择 39

一、隔离开关、负荷开关和断路器的短路稳定校验 39

二、电流互感器的短路稳定度校验 40

三、母线的短路稳定度校验 40

四、电缆的短路热稳定度校验 41

五、支柱绝缘子的短路动稳定度校验 41

六、穿墙套管的短路稳定度校验 41

七、断路器的选择与校验 42

八、隔离开关的选择与校验 43

九、电流互感器选择与校验（高压侧电流互感器） 43

十、电压互感器的选择与校验 44

十一、高压熔断器的选择与校验 44

第三节 低压设备器件的选择及校验 44

一、NO.1变电所设备校验 44

二、NO.2变电所设备校验 45

三、NO.3变电所设备校验 45

四、母线的选择与校验 46

五、绝缘子和套管选择与校验 47

六、穿墙套管的选择 47

第九章  继电保护装置的选择与整定 49

第一节 对继电保护装置的基本要求 49

第二节 继电保护的灵敏系数 49

第三节 电力线路的保护 50

第十章  防雷装置及接地装置设计 53

第一节 防雷装置设计 53

一、雷电过电压的种类 53

二、防雷设备的选择 53

三、防雷措施 53

四、本厂所选防雷措施 54

第二节 接地装置设计 55

结   论 57

参考文献 58

外文文献 59

中文翻译 62

致   谢 65
