作品包括

Word版说明书1份，共169页,约52000字

开题报告一份

外文翻译一份

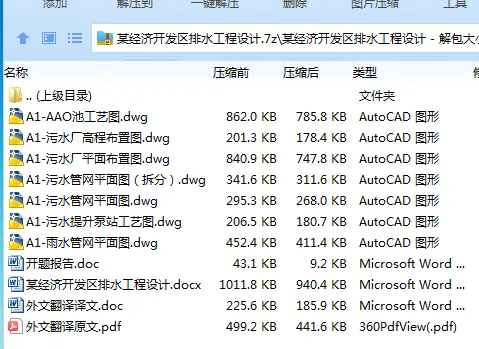

CAD版本图纸，共8张

摘要

本次设计的题目为某经济开发区排水工程设计，设计内容包括雨水管网、污水管网和污水处理厂。

根据当地的地理情况及发展要求，该区采用分流制排水系统。污水经过截流式管网收集到城西北方的污水厂中处理后排放到长江中。雨水管网分为多个分散的管系，各个管系相互独立，将各自服务的区域内的雨水排入附近的水体。

污水厂位于城区西北方，处理工艺流程为：进水→提升泵房→细格栅→沉砂池→A2/O反应池→辐流式沉淀池→接触消毒池→出水；污泥通过浓缩脱水一体机脱水然后填埋或做肥料。污水厂占地约3.0公顷，污水经过污水厂处理后水质达到一级B标准。

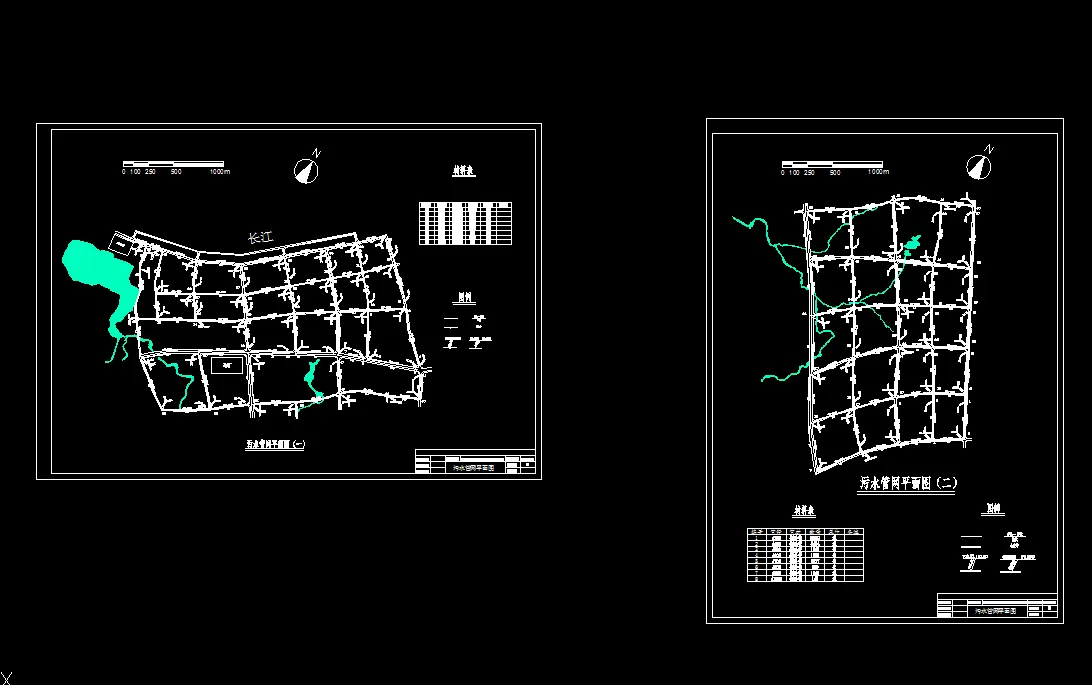

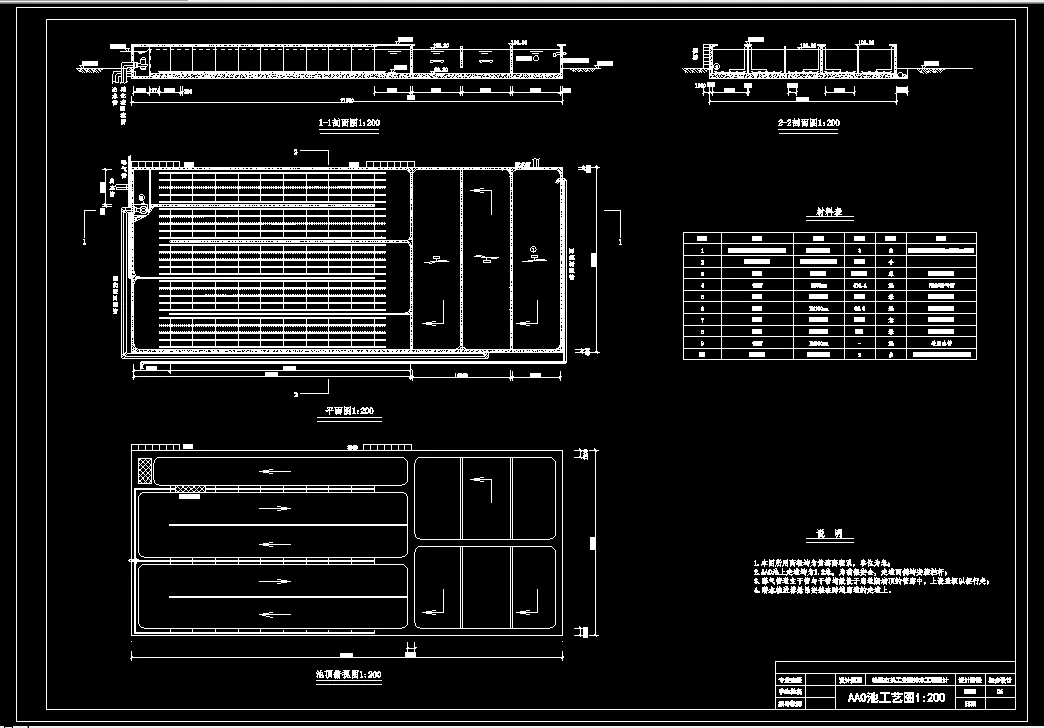

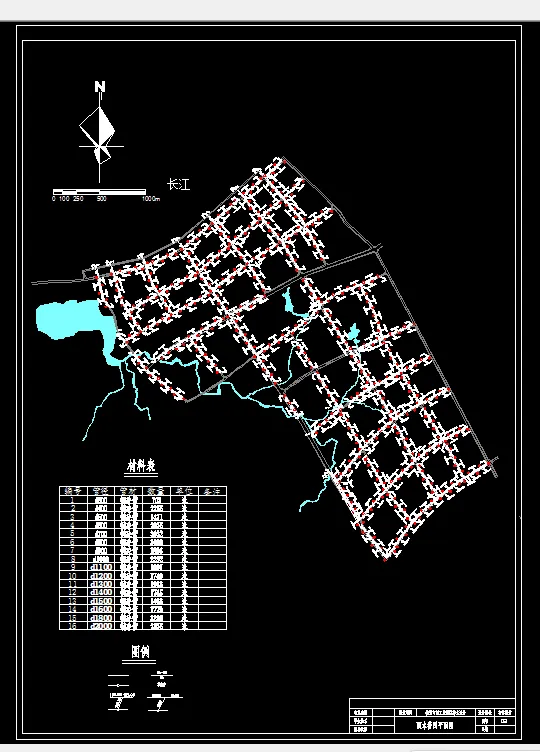

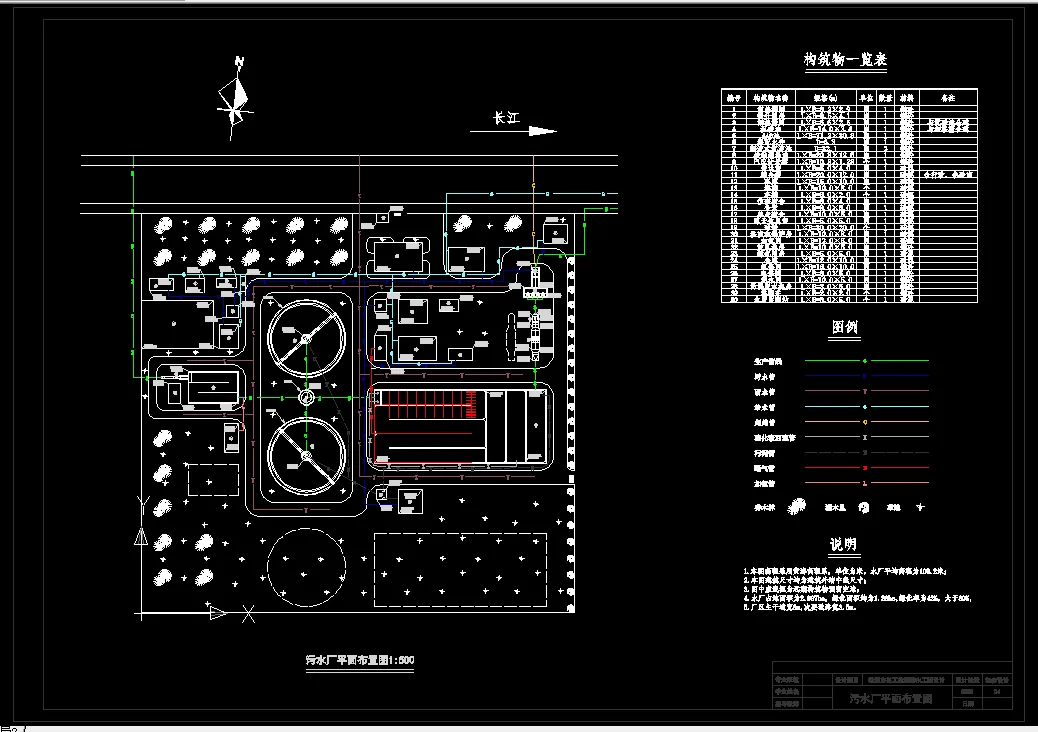

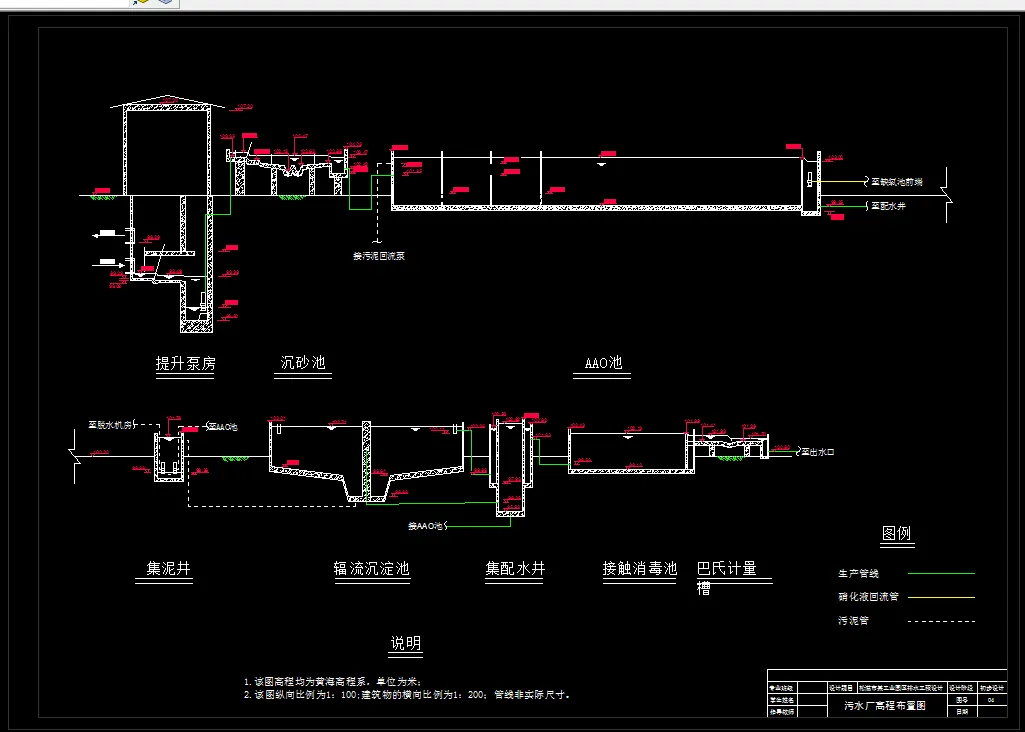

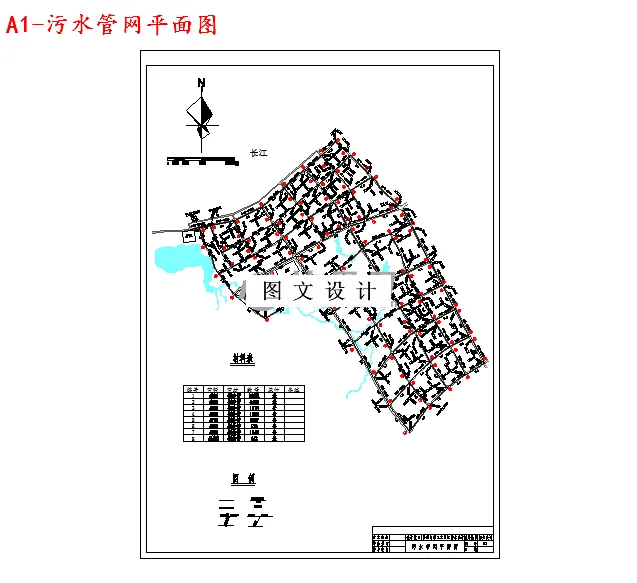

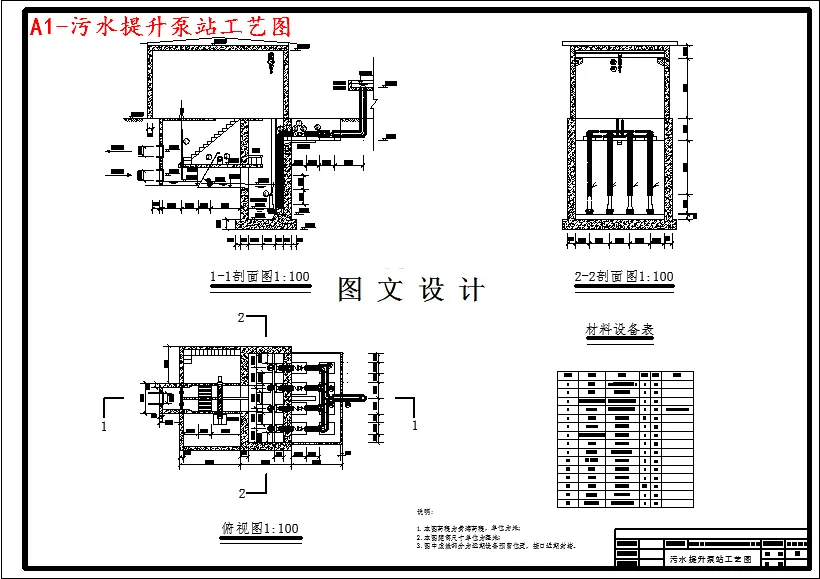

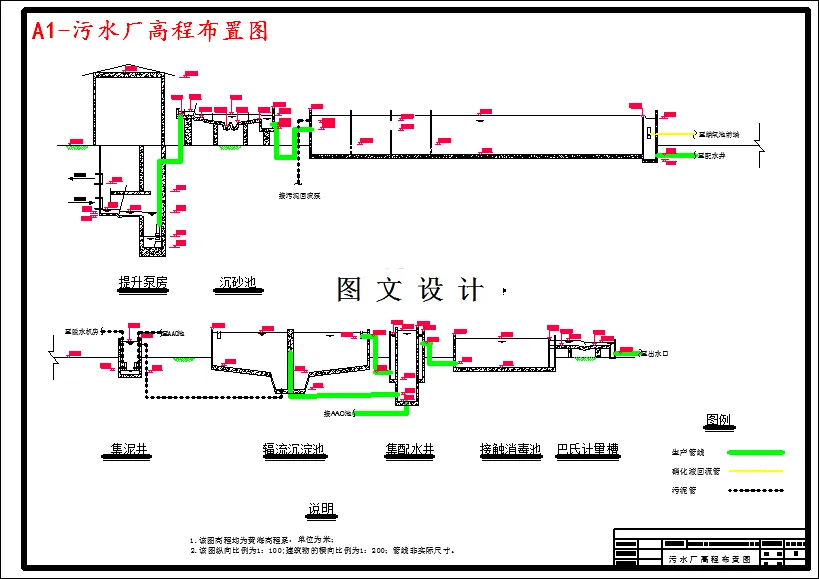

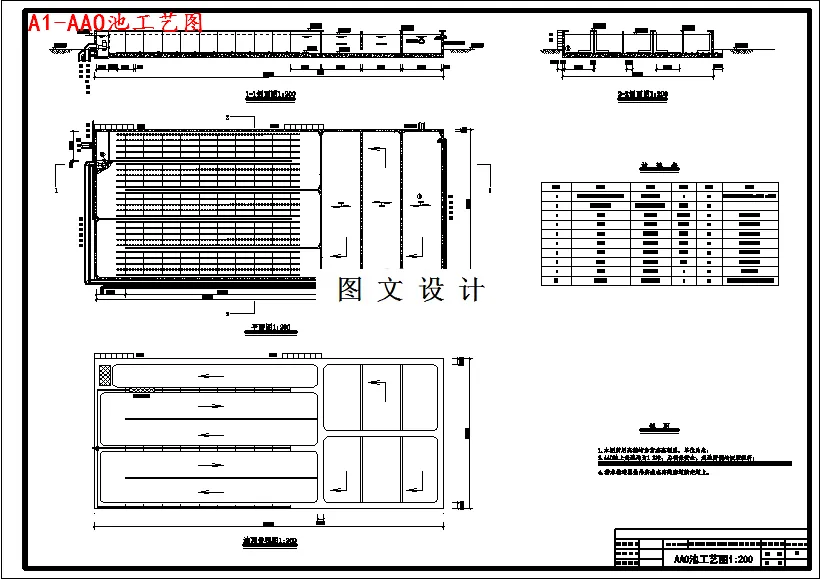

本次提交成果有：污水管网平面布置图（墨线描图）、污水主干管纵断面图(手绘）、雨水管网布置图、污水处理厂平面及高程布置图、污水提升泵站工艺图、A2/O池工艺图。

关键词：城市排水；A2/O工艺；一级B标准；污水处理厂设计

目录

1绪论 1

第一篇 设计说明书 2

2 工程概况 2

2.1 设计题目及设计任务 2

2.1.1 设计题目 2

2.1.2 设计任务 2

2.1.3 设计要求 2

2.2 原始资料 2

3 排水管网设计 5

3.1 城市排水管网定线原则 5

3.1.1 排水工程规划设计的基本原则 5

3.1.2 排水管网的管道定线原则 6

3.2 城市排水管网管线的拟订 6

3.2.1 城市排水管网管线的拟订 6

3.2.2 污水管道的布置 7

3.3 污水管道系统的设计 8

3.3.1 设计流量的确定 8

3.3.2 污水管道的水力计算 9

3.4 雨水管渠系统的设计说明 12

3.4.1 雨水管渠系统平面布置的原则 13

3.4.2 设计流量的确定 13

3.4.3 雨水管渠的水力计算 15

3.4.4 雨水管渠的布置 15

4 城市污水处理厂设计 17

4.1 厂址的选择 18

4.2 污水厂处理规模 18

4.3 污水厂处理程度 18

4.4 工艺流程的确定 19

4.4.1 工艺流程设计依据 19

4.4.2 工艺方案比选 21

4.5 构筑物的设计说明 24

4.6 污水厂的平面和高程布置 31

4.6.1 污水厂平面布置 31

4.6.2 污水厂的高程布置 32

第二篇 设计计算书 33

5 管网设计计算 33

5.1 污水管网的设计计算 33

5.1.1 污水管道的平面布置 33

5.1.2 划分排水区域 33

5.1.3 设计流量的计算 33

5.1.4 污水管道的水力计算 34

5.2 雨水管网的设计计算 34

5.2.1 划分排水流域和管道定线 34

5.2.2 划分设计管段 35

5.2.3 划分汇水区域 35

5.2.4 雨水管道的水力计算 35

6 污水厂设计计算 36

6.1 污水厂设计水量与水质 37

6.1.1 污水厂规模 37

6.1.2　污水厂进出水水质 38

6.2 粗格栅设计计算 39

6.2.1 设计数据 39

6.2.2 设计计算 40

6.3 细格栅设计计算 42

6.3.1 设计数据 42

6.3.2 设计计算 42

6.4 平流沉砂池设计计算 43

6.4.1 设计数据 43

6.4.2 设计计算 43

6.5  A2/O生物池 46

6.5.1 设计数据 46

6.5.2 池体设计计算 46

6.5.3 进出水设计 48

6.5.4剩余污泥量计算 49

6.5.5曝气系统设计计算 50

6.5.6 硝化液回流系统 57

6.6 二沉池设计计算 57

6.6.1 设计参数的选择 57

6.6.2 集配水井设计计算 58

6.6.3 池体设计计算 59

6.6.4 进水管路设计计算 60

6.6.5 出水堰设计计算 62

6.6.6 排泥系统设计 62

6.7 消毒设施计算 63

6.7.1 加氯间设计 63

6.7.2 平流式接触消毒池 63

6.8 计量堰 64

6.8.1 计量堰型号选择 64

6.8.2 水头损失计算 65

6.9 污泥处理系统设计计算 66

6.9.1 污泥量计算 66

6.9.2 污泥提升设计 66

6.9.3 浓缩脱水设计 67

6.10 污水厂的平面布置 67

6.10.1 各处理单元构筑物的平面布置 68

6.10.2 管道及渠道的平面布置 68

6.10.3 辅助建筑物 69

6.10.4 辅助构筑物的选取 69

6.11 污水厂的高程布置 71

6.11.1 污水处理厂高程布置 71

6.11.2 计算依据 71

6.11.3 污水处理系统水头损失 71

6.11.4 主要构筑物细部标高 73

6.11.4 污泥水头损失 76

6.12 提升泵站的设计 77

6.12.1 水泵选型 77

6.12.1泵站平面布置 78

6.12.3 泵站的高程布置 79

6.12.4 水泵扬程校核 80

7 工程投资估算及成本核算 81

7.1 管网投资 82

7.1.1 污水管网费用 82

7.1.2 雨水管网费用 82

7.2 污水厂投资 84

7.3 污水厂运行成本 85

7.3.1年折旧额 86

7.3.2大修理基金 86

7.3.3 电费 86

7.3.4 药剂费 87

7.3.5 人员工资福利费 88

7.3.6 维护费 88

7.3.7 管理和其他费用 88

7.3.8 处理成本与运行成本 88

8 结束语 88

参考文献 89

附录A 90

附录B 92

附表C 103

附表D 110

附表E 125

致谢 158
