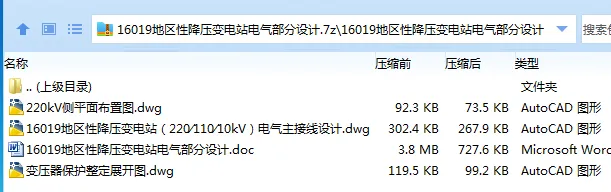

作品包括

Word版设计说明书1份，共137页，约47000字

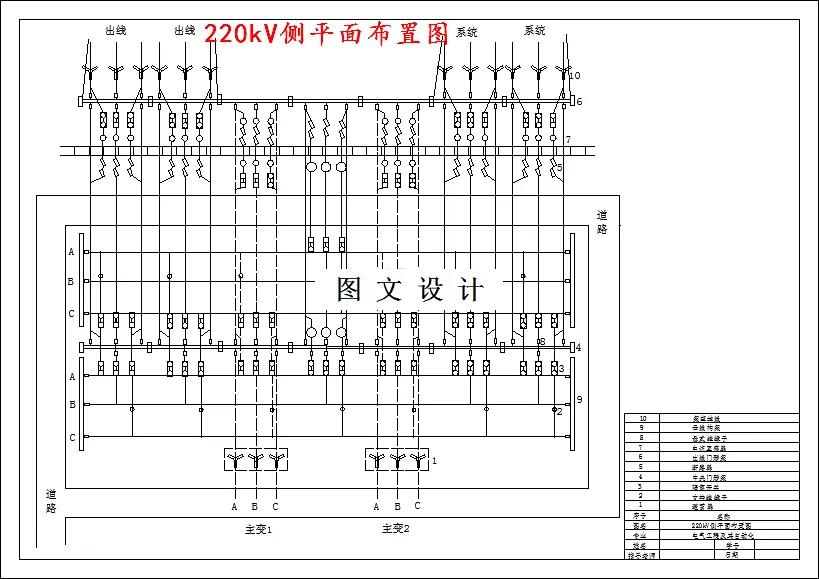

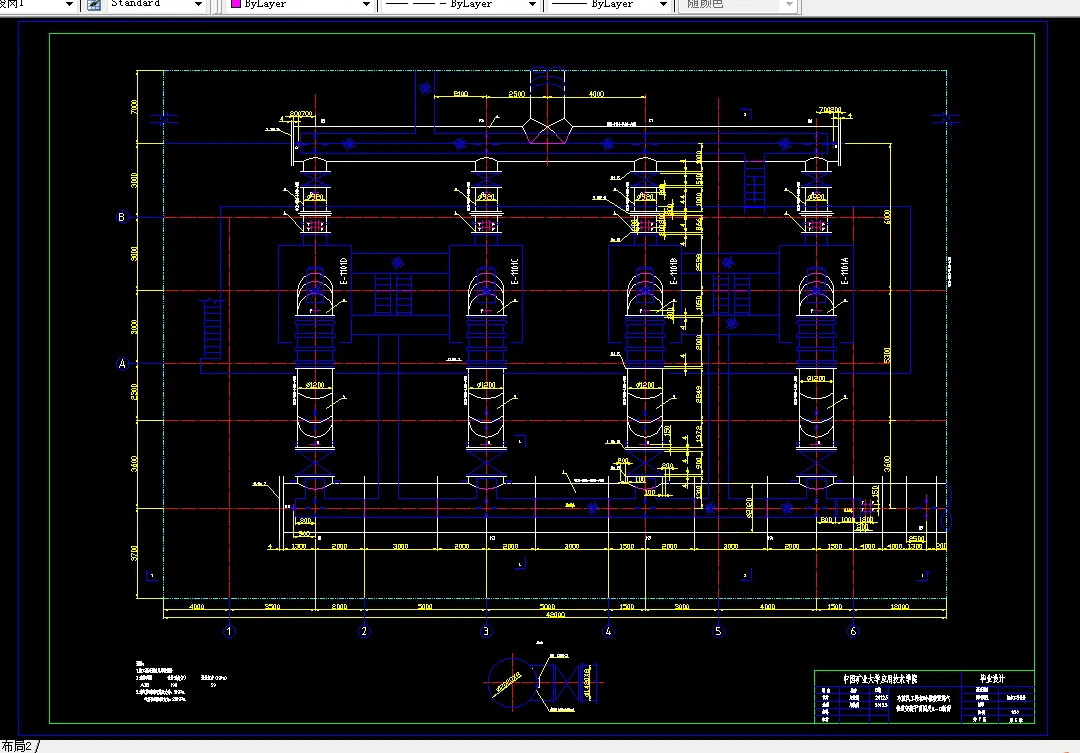

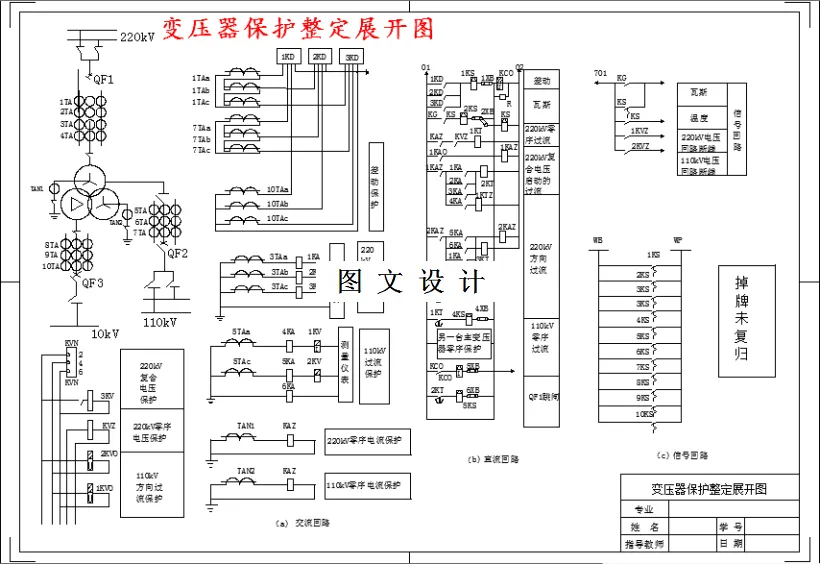

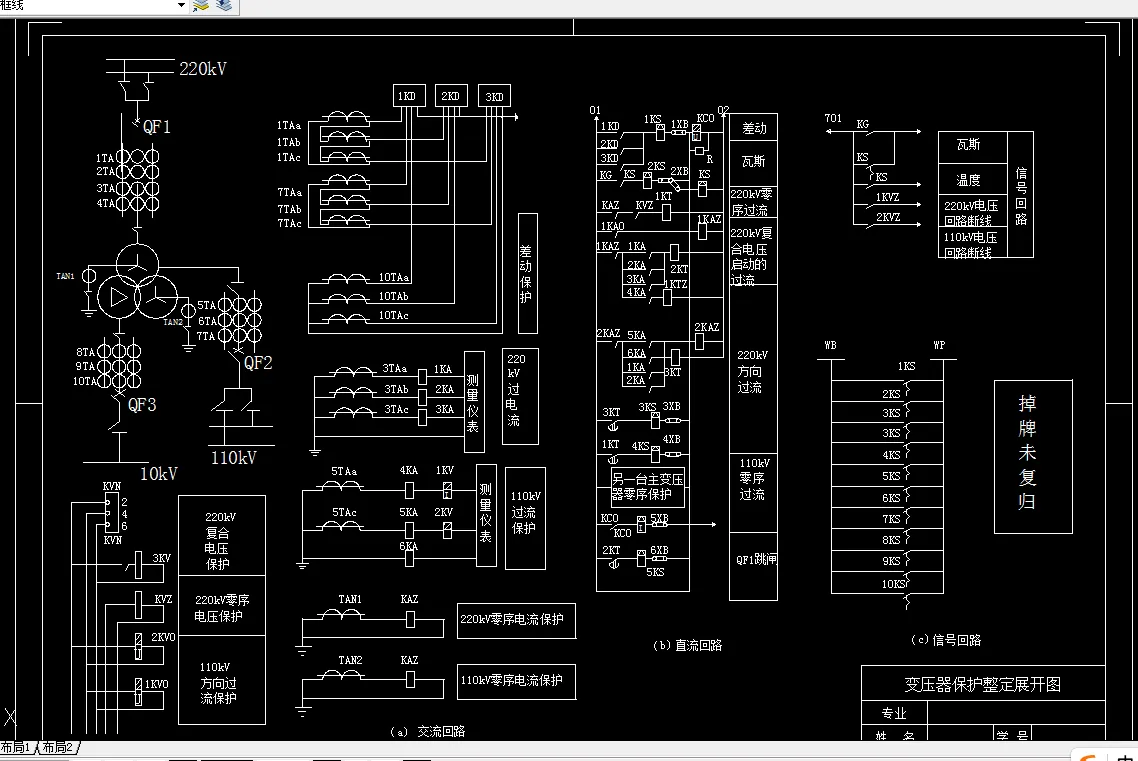

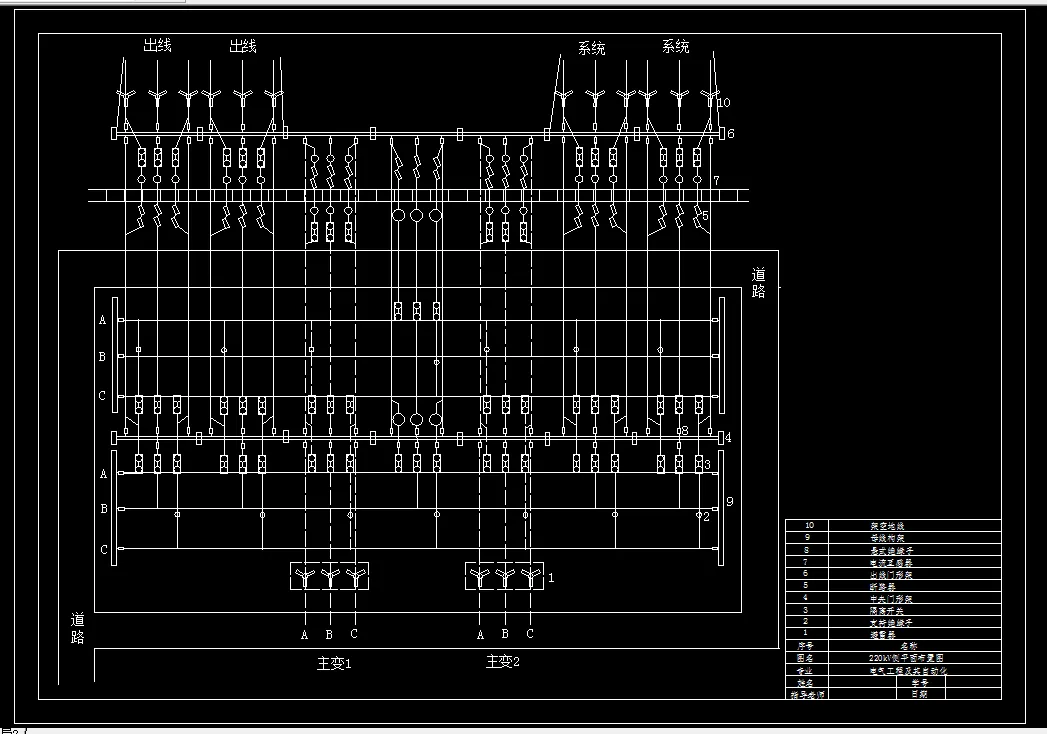

CAD版本图纸，共3张

摘  要

变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，承担着变换和分配电能的作用。电气主接线是发电厂和变电站的主要部分，电气主接线是由高压电器设备通过连接线组成的接受和分配电能的电路，又称一次接线或电气主系统。它直接影响着配电装置的布置，继电保护的配置、自动装置和控制方式的选择，对电力系统运行可靠性、灵活性和经济性起决定作用。它应满足供电可靠、高度灵活、运行检修方便且具有经济性和扩建发展的可能性等基本要求。它是变电站电气部分投资大小的决定性因素。

    本次设计是220kV降压变电站电气一次部分初步设计。变电站连接着发电厂和用户,起着变换和分配电能的作用,短路电流的计算,电气设备的选择校验以及各种保护规划设计。变电站电气主接线是由各种电气设备(变压器,断路器,隔离开关等)及其连接线组成的,用以接受和分配电能,是供电系统的重要组成部分。确定变电站的主接线对电气设备的选择,配电装置的布置及运行的可靠性与经济性都有密切关系。根据对待建变电站主变压器的类型选择,同时选定两个电气主接线方案,进行技术经济比较,最终确定一个最佳方案。为了正确选择电气设备,进行了必要的短路电流计算,并根据计算结果校验电气设备的承受能力,确定满足要求,避免在短路电流的作用下损坏设备。最后为了保证变电站的安全可靠的运行,进行了防雷保护的规划设计。

关键字:电气主接线、短路电流计算、设备的选择、继电保护整定

目  录

摘  要 I

Abstract II

第一部分  设计说明书 1

第1章 主变压器的选择 1

1.1 主变压器容量的选择及确定 1

1.2 主变压器的冷却方式 1

1.3 绕组连接方式 1

1.4 主变压器调压方式的确定 1

1.5 主变压器容量及台数的确定 2

1.6 站用变压器容量及台数的确定 2

第2章  电气主接线的选择 3

2.1 电气主接线概述 3

2.2 电气主接线的分类 3

2.2.1 有母线的主接线 3

2.2.2 无母线的主接线 3

2.3 电气主线的基本要求 3

2.4 各种主接线的优缺点及适用范围 4

2.4.1 双母线接线优点 4

2.4.2 双母线接线缺点 4

2.4.3 双母线接线适用范围 4

2.4.4 双母线单分段接线 5

2.4.5 单母线接线优点 5

2.4.6 单母线接线缺点 5

2.4.7 单母线接线适用范围 5

2.4.8 单母线分段接线优点 5

2.4.9 单母线分段接线缺点 6

2.4.10 单母线分段接线适用范围 6

2.4.11 单母线带旁路母线接线 6

2.5 主接线方案的技术经济比较及确定 7

第3章  短路电流的计算 10

3.1 短路电流计算目的 10

3.2 短路的基本类型 10

3.3 短路点的选取 10

3.4 短路电流计算方法及步骤 11

3.5 短路电流计算结果 12

第4章  电气设备选择 13

4.1 断路器的选择 13

4.1.1 型号初选 13

4.1.2 开断能力校验 14

4.1.3 动稳定校验 14

4.1.4 热稳定校验 14

4.2 隔离开关的选择 15

4.2.1 型号初选 15

4.2.2 动稳定校验 16

4.2.3 热稳定校验 16

4.3 导体的选择 17

4.3.1 导体选择的一般要求 17

4.3.2 母线型式 18

4.3.3 母线截面选择 18

4.4 电流互感器的选择 19

4.4.1 电流互感器的选择条件及校验 19

4.4.2 电流互感器的选型结果 20

4.5  电压互感器的选择 22

4.5.1  型式选择 22

4.5.2  一次电压的选择 22

4.5.3  二次电压选择 22

4.5.4  准确级次 22

4.6 绝缘子和穿墙套管的选择 23

4.6.1 悬式绝缘子的选择 23

4.6.2 支柱绝缘子的选择 23

4.6.3 穿墙套管的选择 24

4.7 熔断器的选择 25

4.8 避雷器的选择 26

4.8.1 避雷器的选择与校验 27

4.8.2 避雷器选型结果 27

第5章  继电保护规划 29

5.1  继电保护的基本要求 29

5.2  继电保护的一般规定 29

5.3  变压器保护装设的原则 30

5.4  变压器保护的整定计算 30

5.4.1 变压器的瓦斯保护 30

5.4.2 变压器的纵差动保护 31

5.4.3 变压器复合电压启动的过电流保护 32

5.4.4 变压器零序电流保护 33

5.4.5 变压器过负荷保护 33

第6章 配电装置设计 35

6.1 概述 35

6.2 配电装置的分类 35

6.3 各型配电装置的特点 35

6.3.1 屋内式配电装置的特点 35

6.3.2 屋外式配电装置的特点 35

6.3.3 成套式配电装置的特点 36

6.4 配电装置设计原则 36

6.5 配电装置型式选择 36

6.6 设计的基本步骤 36

第7章  防雷保护规划设计 38

7.1  防雷规划原则 38

7.1.1  避雷器的配置原则 38

7.1.2  避雷针的配置原则 38

7.1.3  进线保护的配置原则 39

7.2  防雷规划 39

7.2.1  直击雷保护 39

7.2.2  过电压保护 39

第二部分   计算书 40

第8章  短路电流计算 40

8.1 参数计算及网络化简 40

8.1.1  参数计算 40

8.1.2  等值网络化简 41

8.2 三相短路计算 41

8.2.1   点三相短路电流的计算 42

8.2.2   点三相短路电流的计算 42

8.2.3   点三相短路电流的计算 43

8.3 不对称短路电流计算 45

8.3.1   点不对称短路电流的计算 46

8.3.2   点不对称短路电流的计算 48

8.3.3   点发生不对称短路的计算 50

第9章  电气设备选择 53

9.1 断路器的选择 53

9.1.1  主变220kV侧断路器及母联断路器的选择 53

9.1.2  主变110kV侧断路器及母联断路器的选择 54

9.1.3  主变10kV侧断路器及分段断路器的选择 56

9.1.4  110kV侧出线断路器的选择 57

9.1.5  10kV侧出线断路器的选择 57

9.2 隔离开关的选择 58

9.2.1  主变220kV侧隔离开关及母联隔离开关的选择 58

9.2.2  主变110kV侧隔离开关及母联隔离开关的选择 59

9.2.3  主变10kV侧隔离开关及分段隔离开关的选择 61

9.2.4  110kV和10kV出线隔离开关的选择 62

9.2.5  220kV侧主变中性点隔离开关的选择 62

9.2.6  110kV侧主变中性点隔离开关的选择 63

9.3 母线的选择 64

9.3.1  220kV母线的选择 65

9.3.2  110kV母线的选择 66

9.3.3  10kV母线的选择 67

9.4 出线的选择 69

9.4.1  110kV架空出线的选择 69

9.4.2  10kV架空出线的选择 70

9.4.3  10kV电缆出线的选择 71

9.5 电流互感器的选择 72

9.5.1  主变220kV侧电流互感器的选择 72

9.5.2  主变110kV侧电流互感器的选择 74

9.5.3  主变10kV侧电流互感器的选择 75

9.5.4  主变220kV中性点电流互感器的选择 77

9.5.5  主变110kV中性点电流互感器的选择 78

9.5.6  110kV侧出线电流互感器的选择 80

9.5.7  10kV侧出线电流互感器的选择 81

9.6 电压互感器的选择 83

9.6.1  220kV电压互感器的选择 83

9.6.2  110kV电压互感器的选择 83

9.6.3  10kV电压互感器的选择 84

9.7 绝缘子穿墙套管的选择 84

9.7.1  220kV母线绝缘子的选择 84

9.7.2  110kV母线绝缘子的选择 85

9.7.3  10kV母线绝缘子的选择 85

9.7.4  10kV穿墙套管的选择 85

9.8 熔断器的选择 86

9.9 避雷器的选择 87

9.9.1  220kV避雷器的选择 87

9.9.2  110kV避雷器的选择 88

9.9.3  10kV避雷器的选择 89

第10章 主变压器保护的整定计算 91

10.1  变压器的保护 91

10.2  变压器的瓦斯保护 91

10.3  变压器的纵差动保护 92

10.4  变压器复合电压启动的过电流保护 95

10.5  变压器零序电流保护 97

10.6  变压器过负荷保护 97

参考文献 99

致  谢 100

附  录 101

    附录一 101

    外文文献 101

    英语原文 101

    外文翻译 107

    附录二 110

    设计任务书 110

    附录三 113

    设计开题报告 113

    附录四 128

    电气主接线图 128
