L955-气动果树修剪机的设计研究-剪枝机（高枝剪）[含Proe三维图] 下载积分：150　资料编号： L955

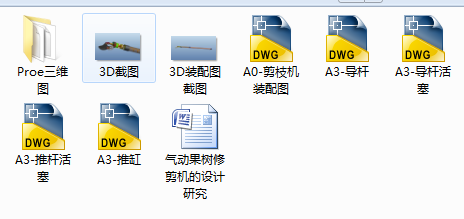

作品包括:

说明书一份，共52页，约25000字

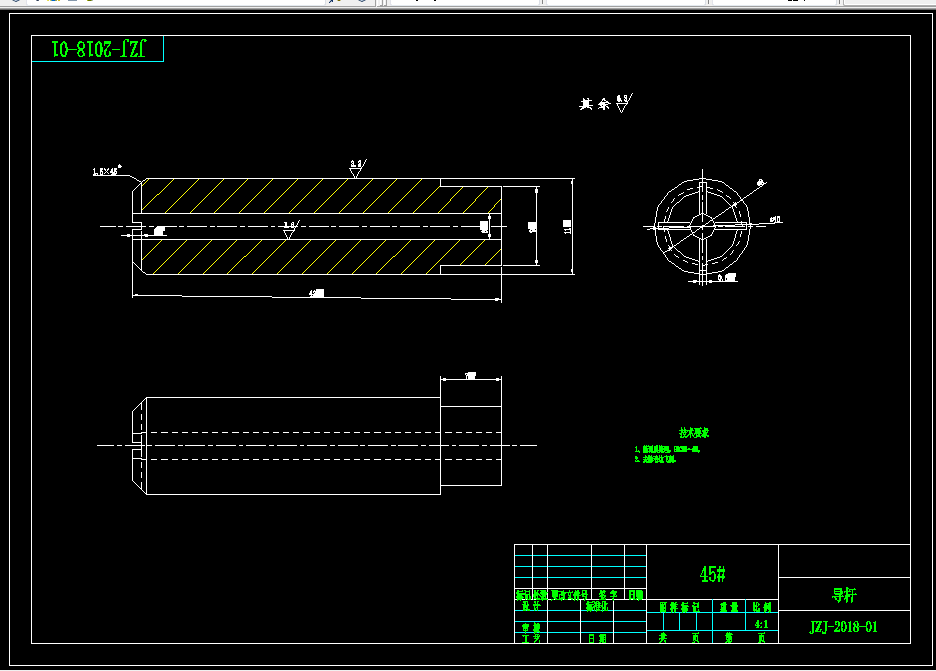

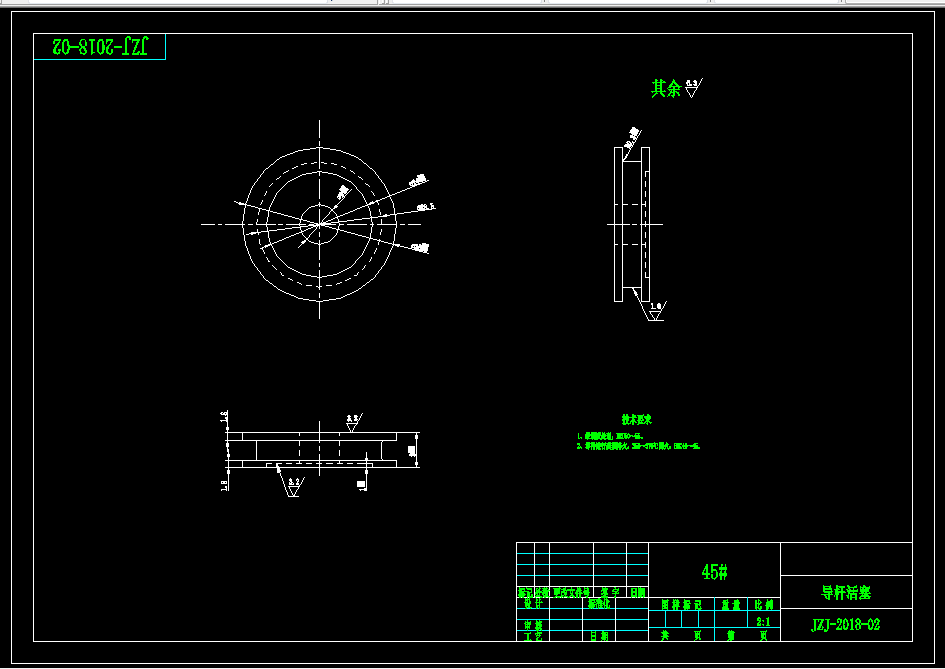

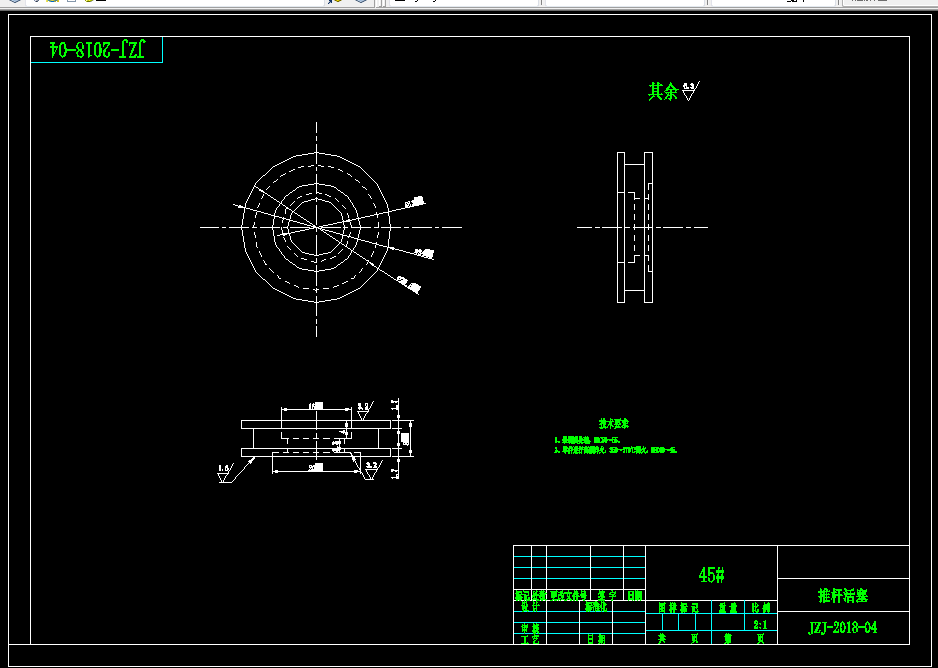

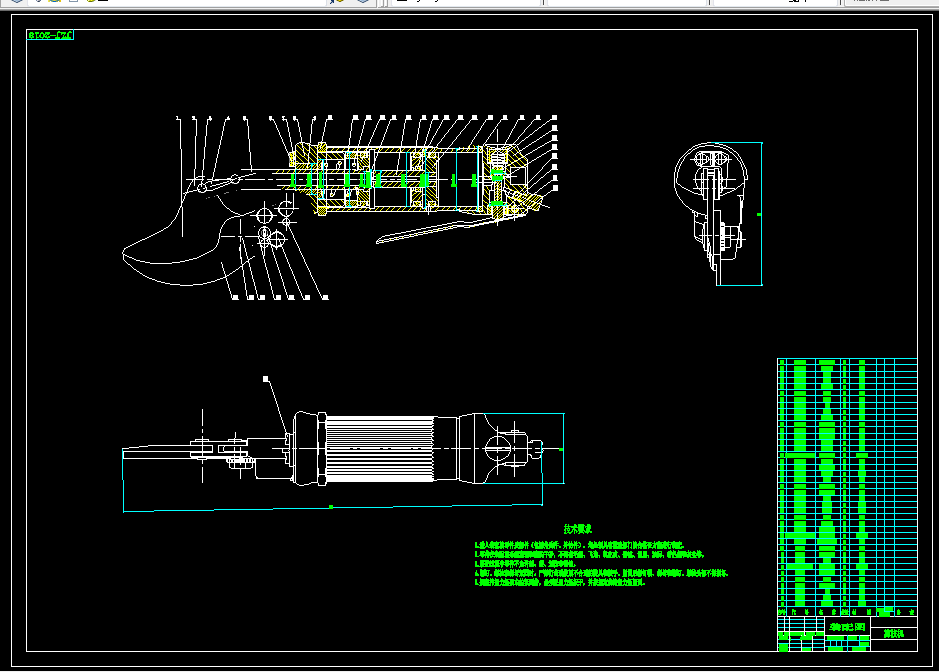

CAD版本图纸，共5张

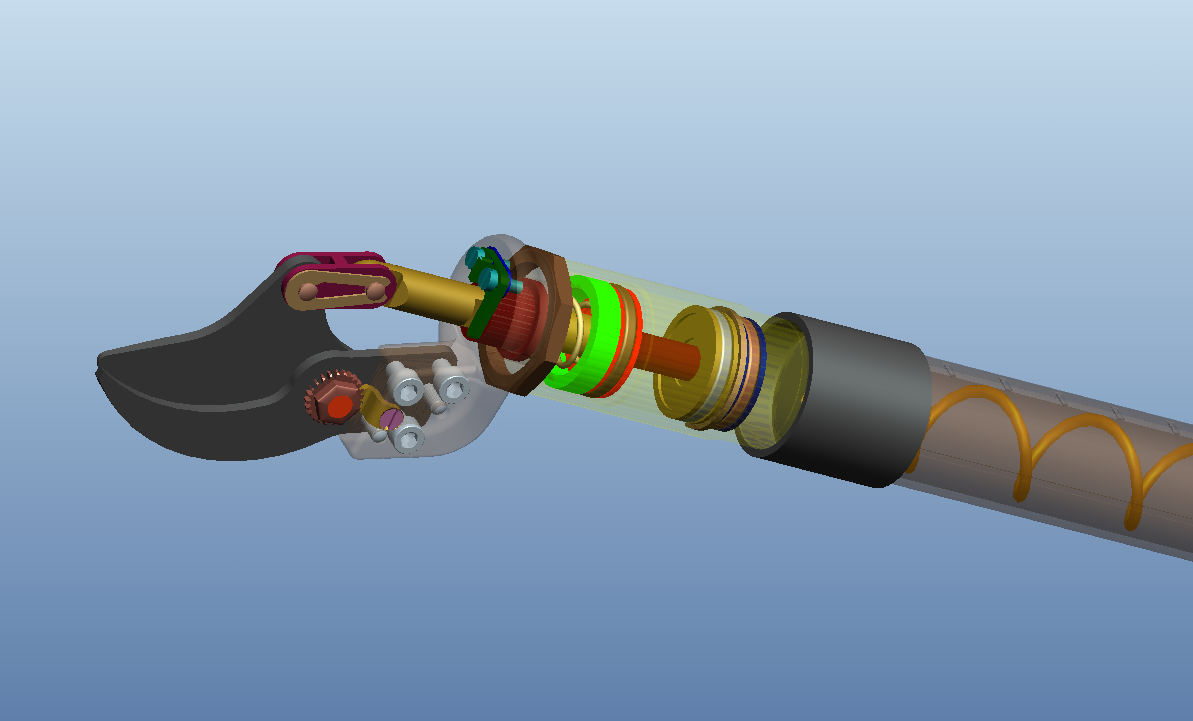

Proe三维图一份

摘要

近年来，随着我国经济、科技的飞速发展，不少人摆脱了贫困走向了富裕。因此，在解决了温饱问题后，人们的生活水平也跟着得到了提升。水果作为绿色食品不但便宜且随处可以购买自然成了畅销食品。国家的发展与国民的转变直接促进了我国果林业的发展，越来越多的农民选择种植水果，果林的面积也逐渐变大。

在果树的生长过程中，修剪作业是其中一项重要环节，正确地修剪能够极大地提高水果的产量与质量。在果树的生长过程中，通过剪除果树的一些失去作用甚至影响果树正常生长的树枝，能够极大地增加果树产量。然而对于越来越大的果林，我国果农大部分依旧使用传统的剪枝工具，造成劳动强度过大，无法按时按量完成剪枝工作。针对这一现象，研制一款机械化修剪器械能够在很大程度上提高工作效率、降低果农工作强度。

本文首先介绍的国内外剪枝器械的现状、剪枝的原理和剪枝的必要性，然后根据机械设计原理及气动理论知识设计了一款适用我国大部分果树树枝的气动剪枝机。这次毕业设计的研究内容主要为：

1.设计了一款适用于我国大部分果树树钟的气动剪枝机，先对剪枝机整体结构及其工作原理进行分析，再将气动果树剪枝机结构分为五大结构进行设计。使用Proe三维绘图软件对本设计的气动剪枝机各零件进行三维建模并完成装配，同时使用该软件的机构部分对气动剪枝机进行运动仿真分析。

2.考虑树枝的切削特性，分析剪枝机剪断树枝过程中的受力情况，根据受力分析结果得到剪枝机刀具的最佳刃口曲线。将设计要求参数代入剪枝机刃口曲线方程，得出本设计剪枝机刃口曲线。

关键词：树木修剪，气动剪枝机，刃口曲线

目录

第一章  绪论 1

1.1  研究的目的与意义 1

1.2  国内外修剪器械发展与研究现状 2

1.2.1  国内外修剪器械发展与趋势 2

1.2.2  现有的剪枝工具、工作原理及其优缺点 3

1.3  课题的研究目标、内容及研究方法 6

1.3.1  研究目的 6

1.3.2  研究内容及方法 6

第二章  剪枝机整体结构的设计 7

2.1  剪枝机的工作原理及结构组成 7

2.1.1  剪枝机的工作原理 7

2.1.2  剪枝机的结构组成及作用 7

2.2  进气阀结构设计 8

2.3  气缸结构设计 9

2.3.1  串联气缸缸径的计算 9

2.3.2  气缸耗气量的计算 10

2.3.3  气缸的结构设计 11

2.4  剪切连杆机构的设计 12

2.5  换刀机构的设计 12

2.5.1  传统换刀机构 13

2.5.2  换刀机构的设计与改进 13

2.6  安全机构的设计 14

2.6.1  剪刀片安全开关 14

2.6.2  进气阀安全开关 14

2.7  本章小结 15

第三章  剪刀刃口的设计 16

3.1  树枝切削特性 16

3.2  树枝剪切形式的分类 17

3.3  滑切原理与分析 18

3.4  剪枝机稳定切割的条件 19

3.5  剪刀刃口的设计分析 20

3.5.1  剪刀刃口曲线的设计 21

3.5.2  剪刀刀刃长度的计算 22

3.6  本章小结 23

第四章  伸缩杆结构设计 24

4.1  伸缩杆材料的选择 24

4.2  伸缩杆结构的设计 24

4.3  本章小结 25

第五章  三维造型及运动仿真 26

5.1  气缸体的建模过程 26

5.2  剪枝机的装配与运动仿真 28

5.3  本章小结 29

第六章  结论和展望 30

6.1  结论 30

6.2  展望 30

参考文献 31

致谢 32

附录A  外文翻译原文 33

附录B  外文翻译译文 41

附录C  爆炸图 47
