L956-液压升降叉车设计 下载积分：150　资料编号： L956

作品包括:

说明书一份，共32页，约14000字

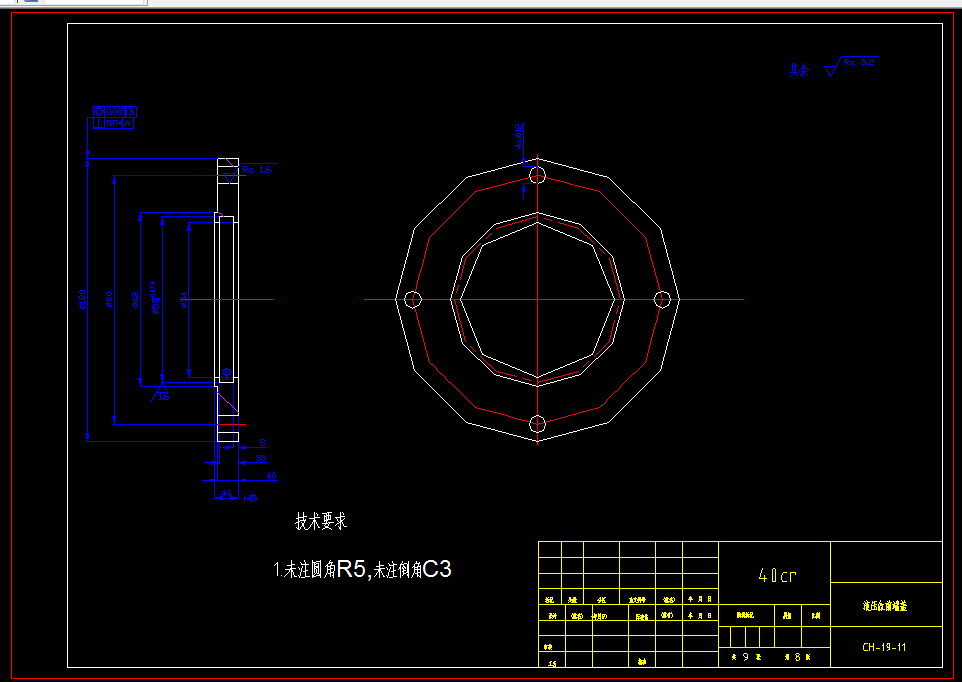

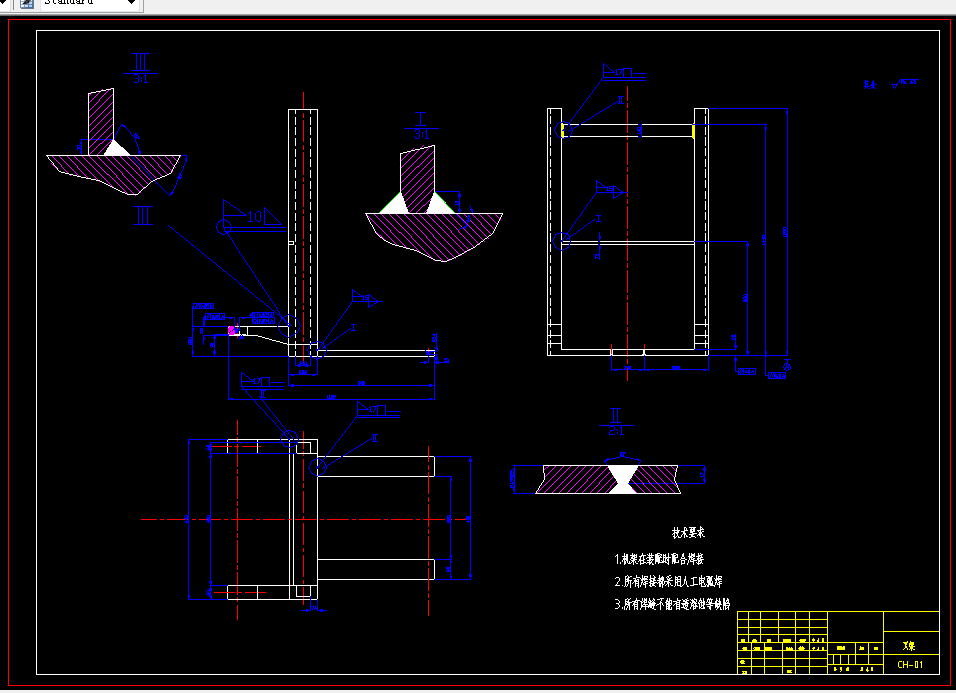

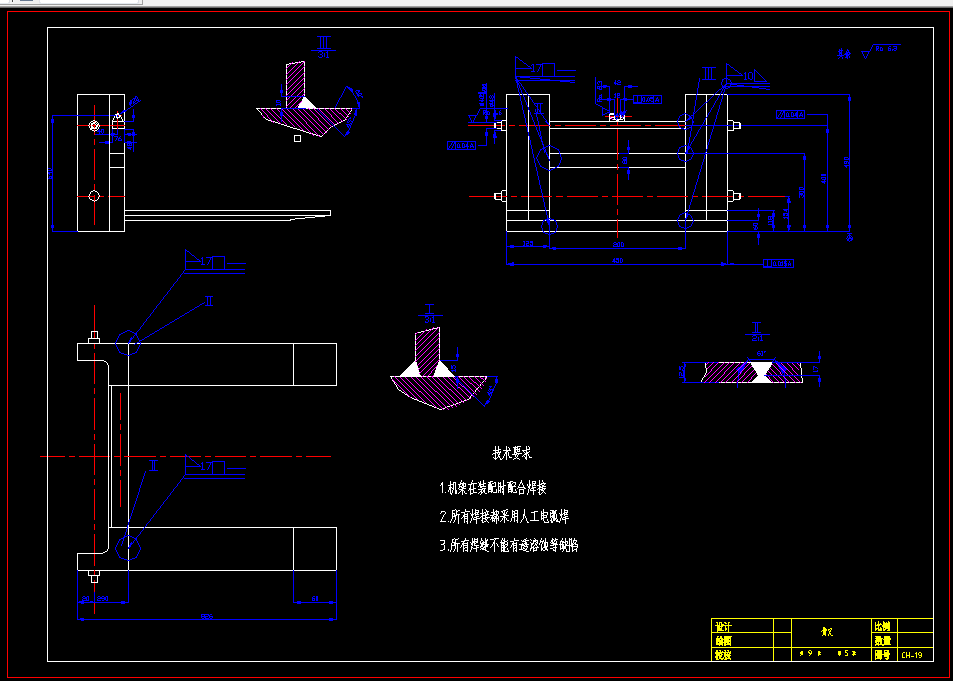

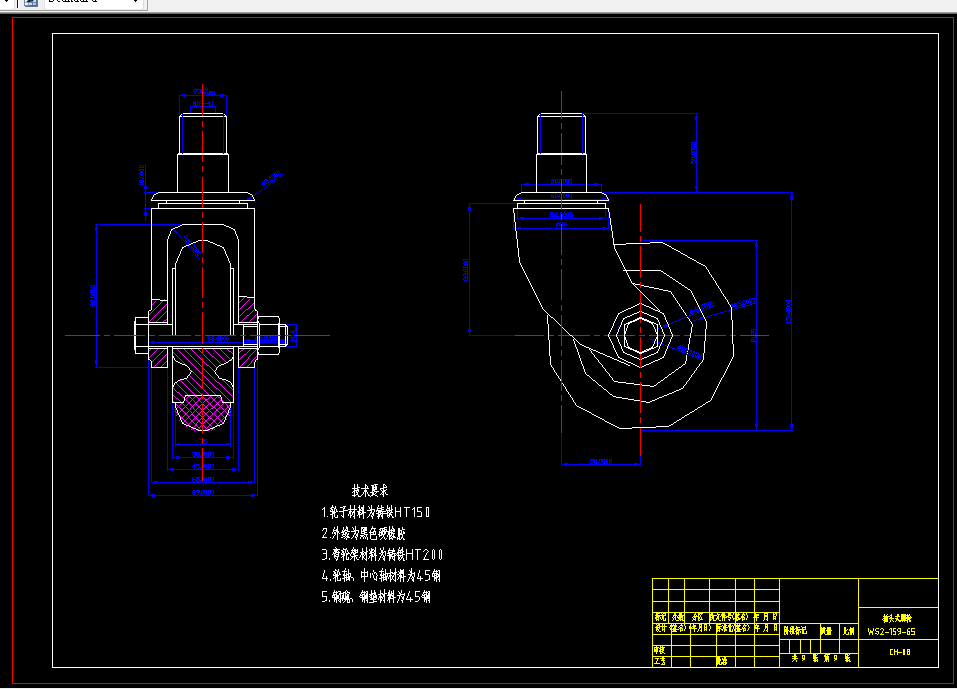

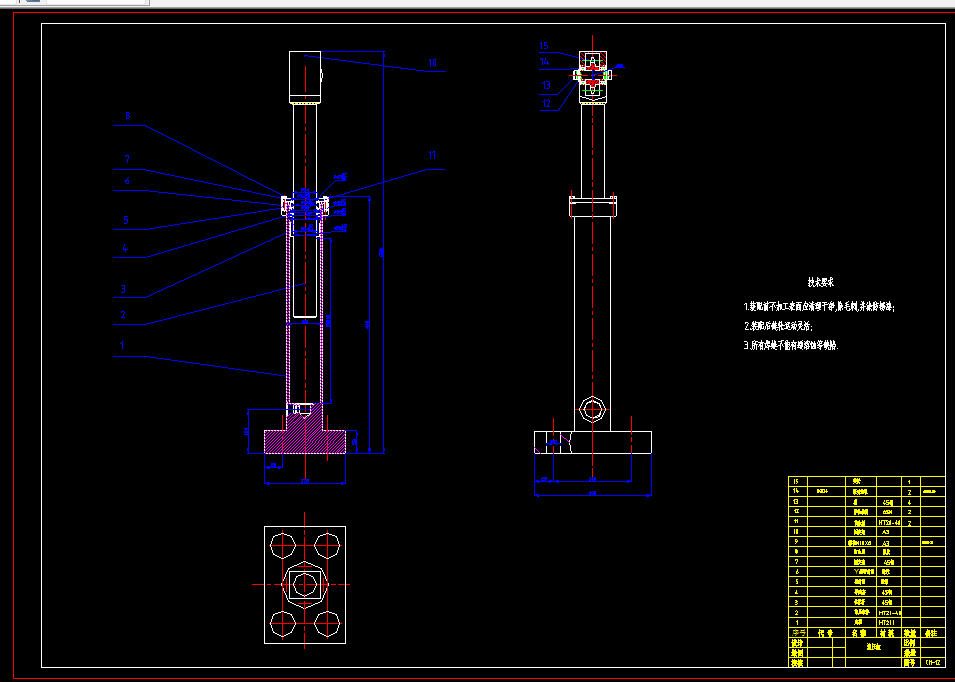

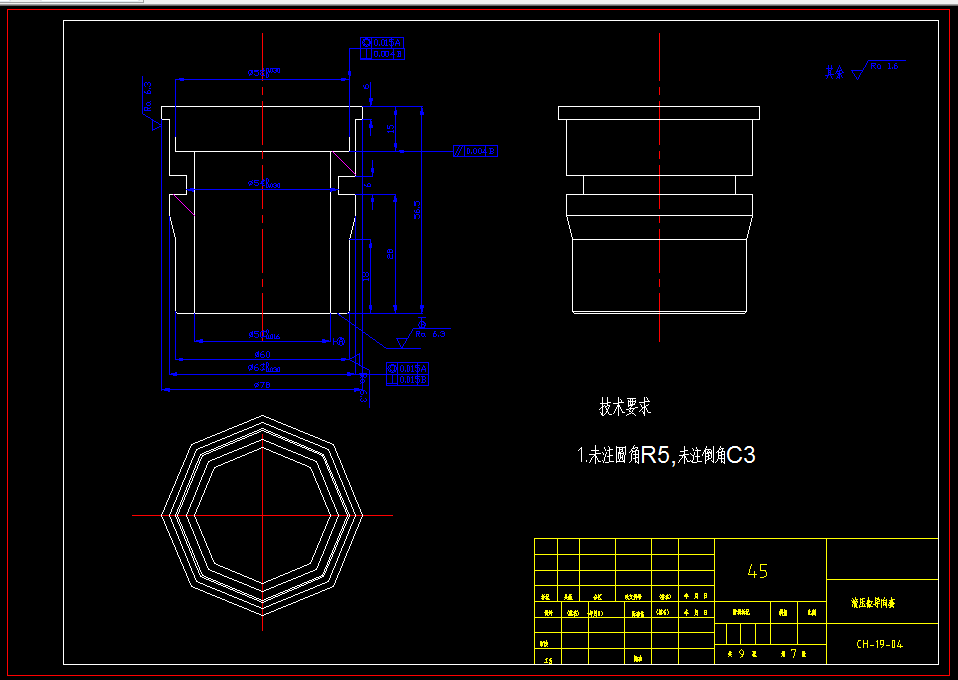

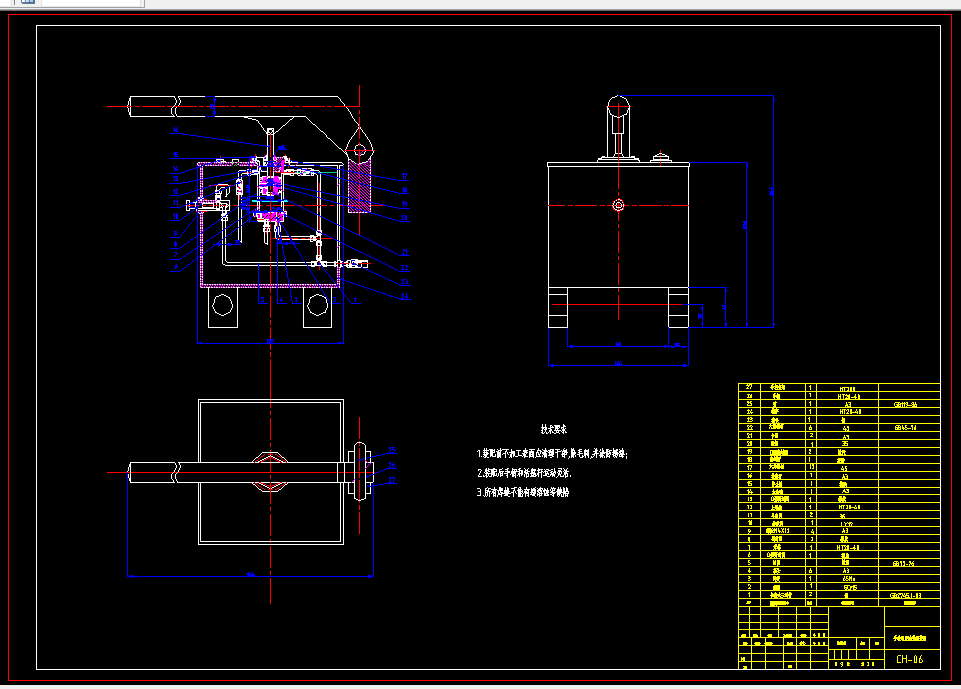

CAD版本图纸，共9张

中型运输叉车设计

摘要：本文简要地介绍了工业中型运输叉车的概念、组成和原理，国内外的发展状况。液压传动技术的优缺点和应用。

本文对中型手动泵运输叉车进行了总体方案设计。确定了立柱和货叉及立柱和底座的连接方式。确定了手动泵、液压缸的安装方式。计算出液压缸工作时的最大载荷、工作行程、手动泵的排量和流量，根据计算结果，设计了相应的手动泵和液压缸。

设计出了整个液压传动系统，拟定了液压系统工作原理图。对液压系统辅助元件进行了功用介绍，选择了相应的液压元件进行装配。

关键词：叉车，液压传动，货叉，手动泵，液压缸，角轮，链轮

目 录

摘要  …………………………………………………………………………………Ⅰ

Abstract………………………………………………………………………………Ⅱ

第1章　绪论…………………………………………………………………………1

 1.1中型运输叉车的概述…………………………………………………………………1

 1.2 中型运输叉车的组成和原理…………………………………………………………1

 1.2.1 中型运输叉车的组成……………………………………………………………1

 1.2.2 中型运输叉车的原理……………………………………………………………1

 1.2.3 液压传动的优缺点和应用……………………………………………………3

 1.3 国内外发展情况…………………………………………………………………4

 1.4 课题的提出及主要任务…………………………………………………………6

 1.4.1 课题的主要任务…………………………………………………………………6

 1.4.2 课题研究方法、步骤和措施……………………………………………………7

第2章  中型运输叉车的方案设计和选择………………………………………………9

 2.1 中型运输叉车设计的方案设计和选择……………………………………………9

第3章  液压缸的设计……………………………………………………………………11

 3.1 液压缸主要尺寸的确定……………………………………………………………11

 3.1.1液压缸工作压力的确定………………………………………………………11

 3.1.2 液压缸内径D和活塞杆直径d的确定………………………………………11

 3.1.3 液压缸壁厚和外径的计算……………………………………………………11

 3.1.4 液压缸工作行程的确定………………………………………………………12

 3.1.5 液压缸最小导向长度的确定…………………………………………………12

 3.1.6 液压缸缸体长度的确定………………………………………………………12

 3.1.7 液压缸的结构设计……………………………………………………………12

 3.1.8 油缸稳定性和柱塞杆的强度的计算…………………………………………13

 3.1.9 液压缸主要零件的材料和技术要求…………………………………………14

第4章 手动泵的设计………………………………………………………………………16

 4.1 手动泵主要性能参数的确定………………………………………………………16

   4.1.1 手动泵压力的确定……………………………………………………………16

   4.1.2 手动泵排量q和流量Q的确定………………………………………………16

   4.1.3 手动泵的功率…………………………………………………………………17

4.2 手动泵主要尺寸的确定……………………………………………………………17

4.2.1 手动泵内径D的确定…………………………………………………………17

4.2.2 手动泵行程的确定……………………………………………………………18

4.2.3 手动泵壁厚和外径的计算……………………………………………………18

4.2.4 手动泵最小导向长度的确定…………………………………………………18

4.2.5 手动泵缸体长度的确定………………………………………………………18

4.2.6 手动泵结构设计………………………………………………………………19

4.2.7 手动泵主要零件的材料和技术要求………………………………………19

4.3 液压系统性能验算校核……………………………………………………………20第5章　液压辅件……………………………………………………………………………24

 5.1 密封件………………………………………………………………………………24

 5.1.1 Ｏ形密封圈……………………………………………………………………24

 5.1.2 Ｙ形密封圈……………………………………………………………………24

 5.1.3 防尘圈…………………………………………………………………………24

 5.2 油管和管接头………………………………………………………………………25

 5.2.1油管材料和种类………………………………………………………………25

 5.2.2 管接头…………………………………………………………………………25

 5.2.3 油管的安装……………………………………………………………………25

 5.3液压油箱……………………………………………………………………………26

第6章  其它结构零件选用与校核…………………………………………………………27

  6.1 车架导轨上的轴承的选用…………………………………………………………27

  6.2 链轮及起重链计算和和选用………………………………………………………27

    6.2.1链条的计算和选择………………………………………………………………27

    6.2.2链轮的计算和选择………………………………………………………………27

  6.3 设计机械装置，编制技术文件……………………………………………………29

结论…………………………………………………………………………………………30

参考文献……………………………………………………………………………………31

致谢……………………………………………………………………………………32
