S192-苏州某五层教学楼设计6200平米 下载积分：150　资料编号： S192

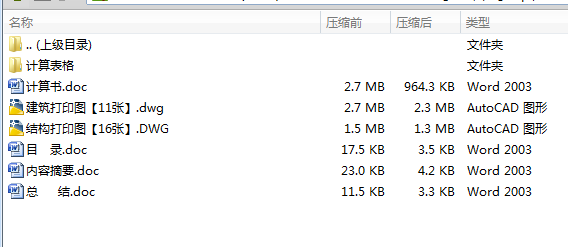

作品包括:

WORD版本说明书一份,共107页,约21000字左右.

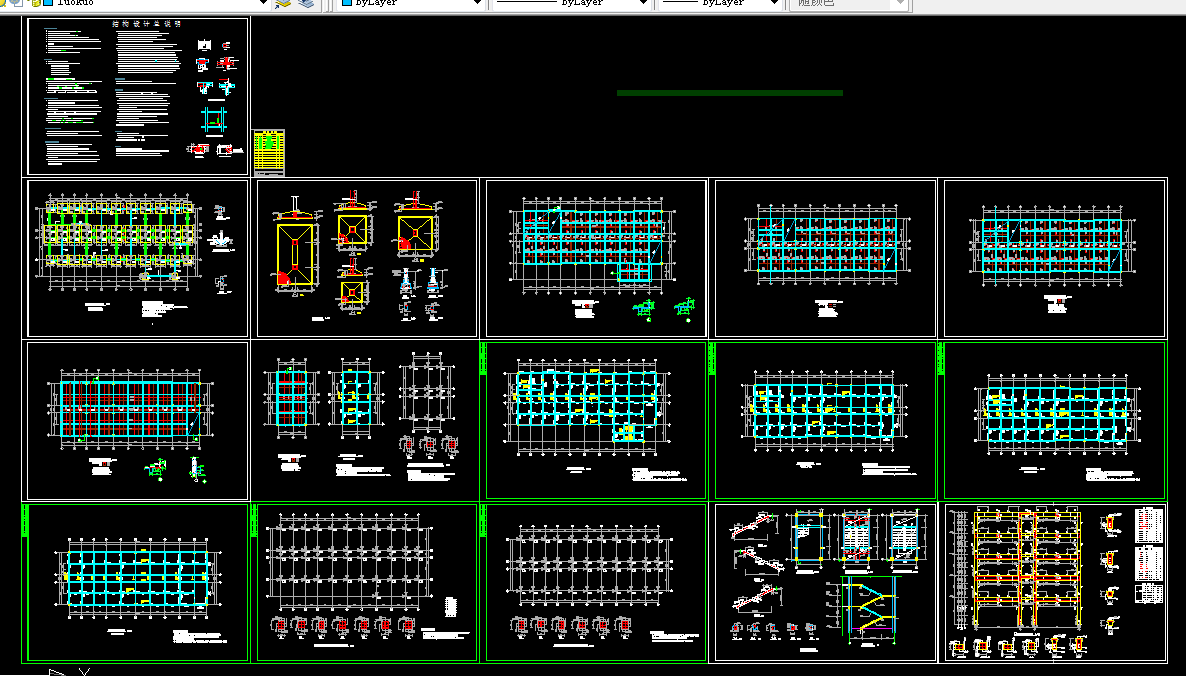

CAD版本图纸,共17张

内容摘要

本设计主要进行了结构方案中横向框架A，B，C，D轴框架的设计。在确定框架布局之后，先计算了恒载，活载，风载的等效荷载以及各杆端的内力，然后用分层法进行内力分配，然后各层叠加，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着内力组合找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。还进行地基设计。此外还进行了结构方案中的楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词： 框架    结构设计    内力组合

目   录

第一部分：工程概况…………………………………………………………1

建筑介绍、建筑地点、建筑类型、门窗使用、地质条件 …………………………1

梁、柱截面尺寸的初步确定 ……………………………………………………2

框架结构的计算简图 ……………………………………………………………2

第二部分：楼板设计…………………………………………………………3

屋面和楼面板的荷载计算………………………………………………………3

楼板计算…………………………………………………………………………4

第三部分：次梁计算………………………………………………………19

荷载计算…………………………………………………………………………19

次梁计算…………………………………………………………………………19

截面设计…………………………………………………………………………20

第四部分：竖向荷载作用下框架结构的内力计算…………………23

计算单元的选择确定……………………………………………………………23

横梁、纵梁、柱线刚度的计算 …………………………………………………23

恒载荷载计算……………………………………………………………………25

恒载内力计算……………………………………………………………………30

活载荷载计算……………………………………………………………………38

活载内力计算……………………………………………………………………42

梁、柱内力计算…………………………………………………………………50

第五部分：横向水平荷载作用下框架结构的内力计算……………57

风荷载作用楼层剪力的计算……………………………………………………57

梁、柱线刚度计算…………… …………………………………………………57

框架柱的侧移刚度D值计算……………………………………………………57

风荷载作用下框架内力计算……………………………………………………59

第六部分：横向框架内力组合……………………………………………65

恒载作用下内力组合……………………………………………………………65

活载作用下内力组合……………………………………………………………66

风载作用下内力组合…………………………………………………………68

第七部分：截面设计………………………………………………………69

框架梁设计………………………………………………………………………69

框架柱设计………………………………………………………………………72

裂缝验算…………………………………………………………………………79

第八部分：电算比较………………………………………………………84

数据输入…………………………………………………………………………84

数据输出…………………………………………………………………………85

第九部分：基础设计…………………………………………………………91

设计参数…………………………………………………………………………92

柱下独基设计……………………………………………………………………68

第十部分：楼梯设计………………………………………………………96

楼梯板计算………………………………………………………………………96

平台板计算………………………………………………………………………98

平台梁计算………………………………………………………………………99

第十一部分： 科技资料翻译……………………………………………101

科技资料原文 …………………………………………………………………101

原文翻译 ………………………………………………………………………104
