S193-北京某小区框架结构六层商场设计 下载积分：150　资料编号： S193

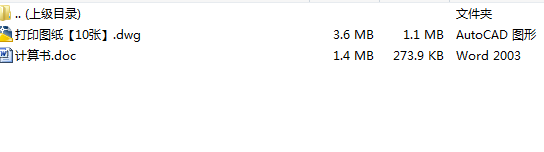

作品包括:

WORD版本说明书一份,共59页,约14000字左右.

CAD版本图纸,共10张

某小区框架结构商场结构计算书

一、工程概况：本设计为北京某小区框架结构商场。

1、建筑层数及层高：6层、底层层高5.100m，其余层高为4.200m。

2、结构形式：框架结构。

二、建筑的耐火等级、安全等级、设计使用年限、混凝土的环境类别等：

1、建筑耐火等级为一级。

2、建筑结构安全等级为二级。

3、建筑结构的设计使用年限为50年。

4、建筑抗震设防类别：乙类。

5、地基基础设计等级：乙级。

6、混凝土结构的环境类别：一般环境（Ⅰ类），环境作用等级：轻微（Ⅰ-A）。基础环境作用等级：轻度（Ⅰ-B）。

三、自然条件：

1、基本风压：0.45kN/m2，地面粗糙度：C类。

2、基本雪压：0.4kN/m2。

3、地震基本烈度：8度（0.20g）；设计地震分组第一组；建筑场地类别为Ⅱ类，属于抗震有利地段。框架抗震等级为二级；抗震构造措施提高一度，抗震等级按一级考虑。

柱网如下图所示：

 四、框架结构承重方案的选择：

竖向荷载的传力途径：楼板的均布活载和恒载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至地基。

根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。

框架结构的计算简图如下：

五、主要结构材料：

1、墙体

（1）±0.000以上墙体：填充外墙体：采用M7.5混合砂浆砌250厚MU5轻集料混凝土空心小砌块；填充内墙体：采用M7.5混合砂浆砌200厚MU5轻集料混凝土空心小砌块。外墙贴90厚聚苯板。

（2）±0.000以下墙体：采用M10水泥砂浆砌MU10烧结普通砖。

2、混凝土

（1）屋面框架梁、楼屋面板、框架柱、除特别注明者外混凝土强度等级均采用C30；最大水胶比0.55。

（2）构造柱、水平系梁、雨篷、过梁采用C25，最大水胶比0.60。

（3）基础垫层：C15素混凝土；基础及基础拉梁混凝土强度等级采用C30，最大水胶比0.55。

六、梁、柱截面尺寸的初步确定

1、梁截面尺寸初估

L=7500mm

h=(1/10~1/12)L，取h=700mm

b=(1/3~1/2)h，取b=300mm

即主梁截面尺寸为：b×h=300mm×700mm

2、框架柱的截面尺寸初估

根据地震作用下轴压比计算得，截面为600mm×600mm。

七、框架侧移刚度的计算
