N858-基于Solidwork的同轴式三级圆柱齿轮减速器设计【含SW三维图】 下载积分：60　资料编号： N858

作品包括:

Word版说明书1份，共48页，约13000字

开题报告一份

外文翻译一份

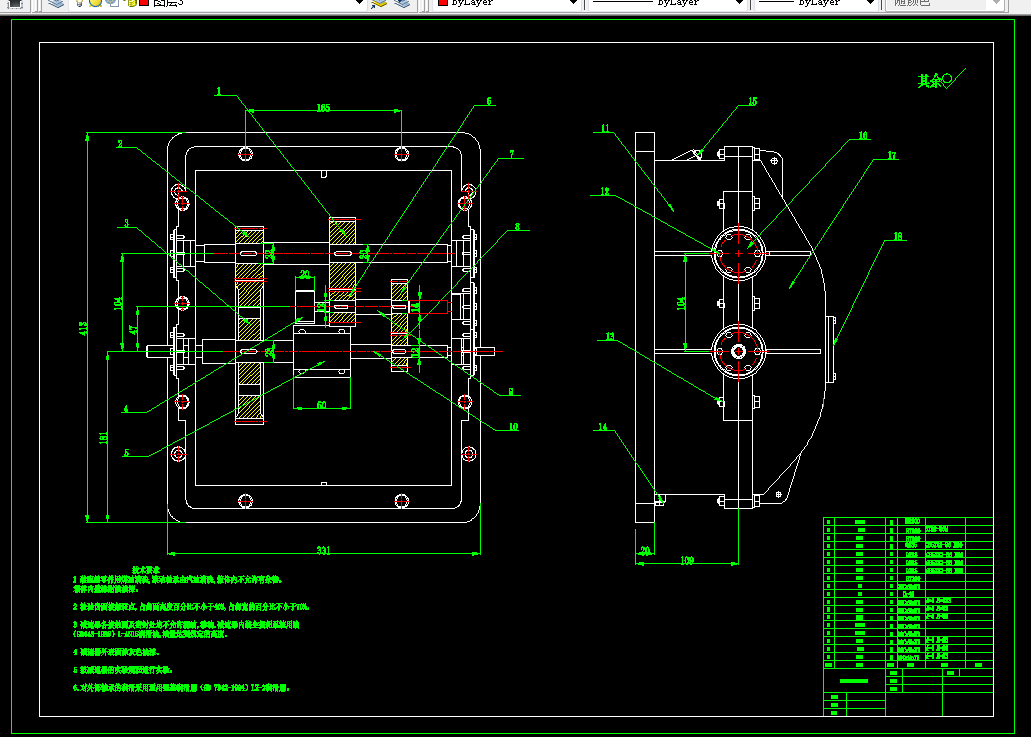

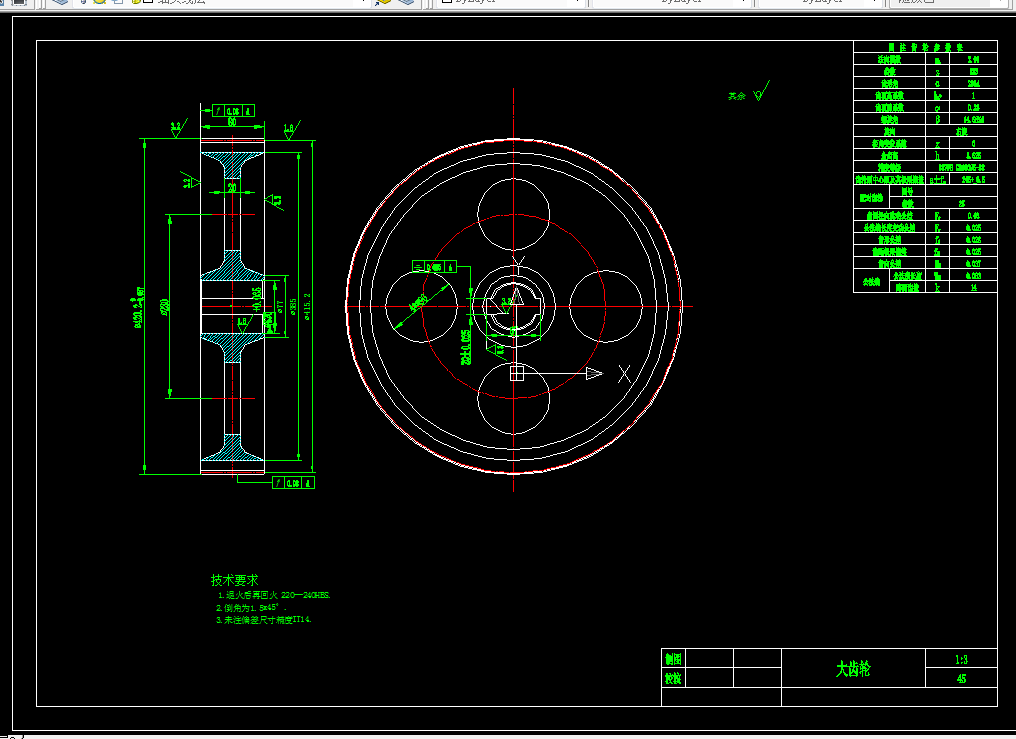

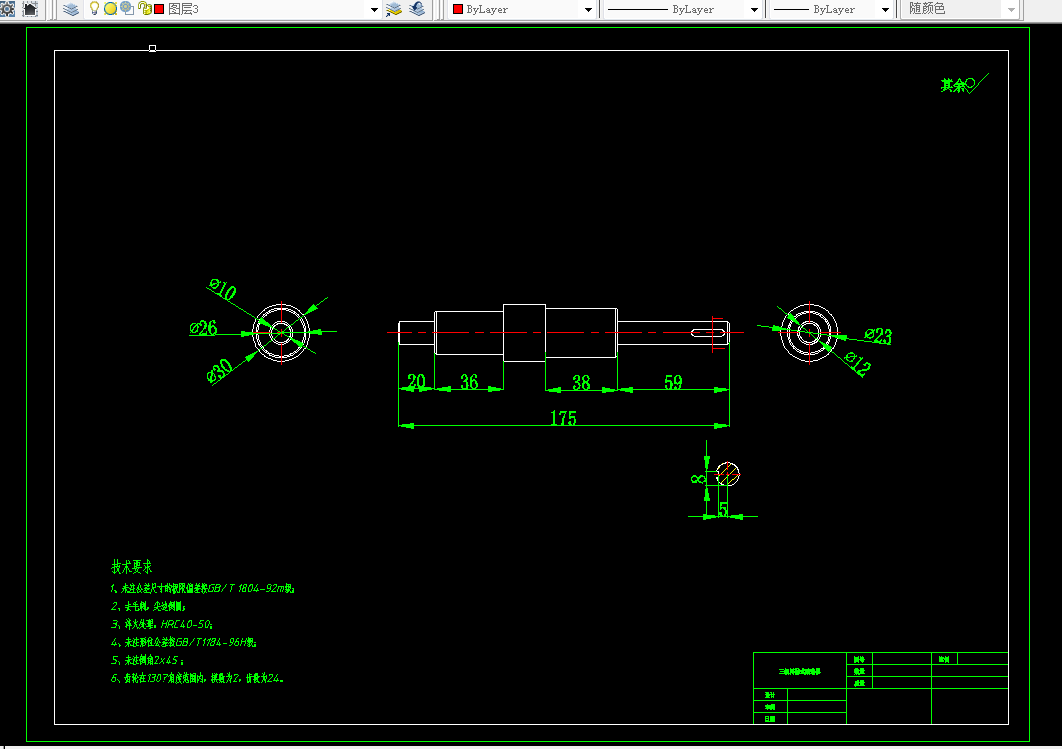

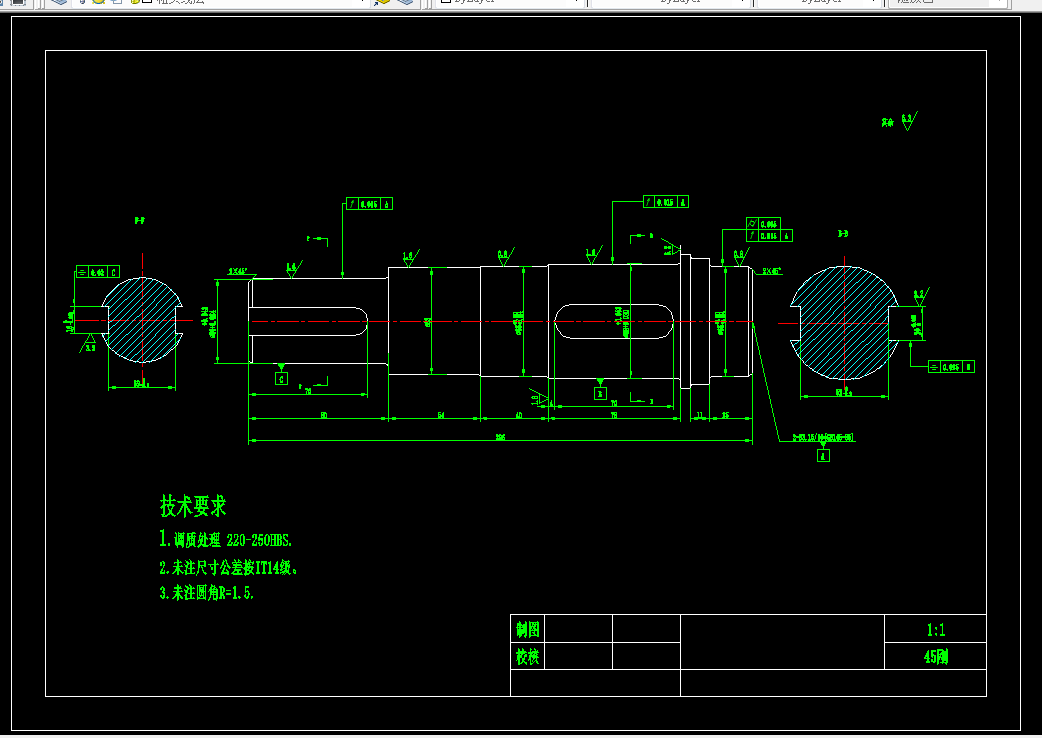

CAD版本图纸，共4张

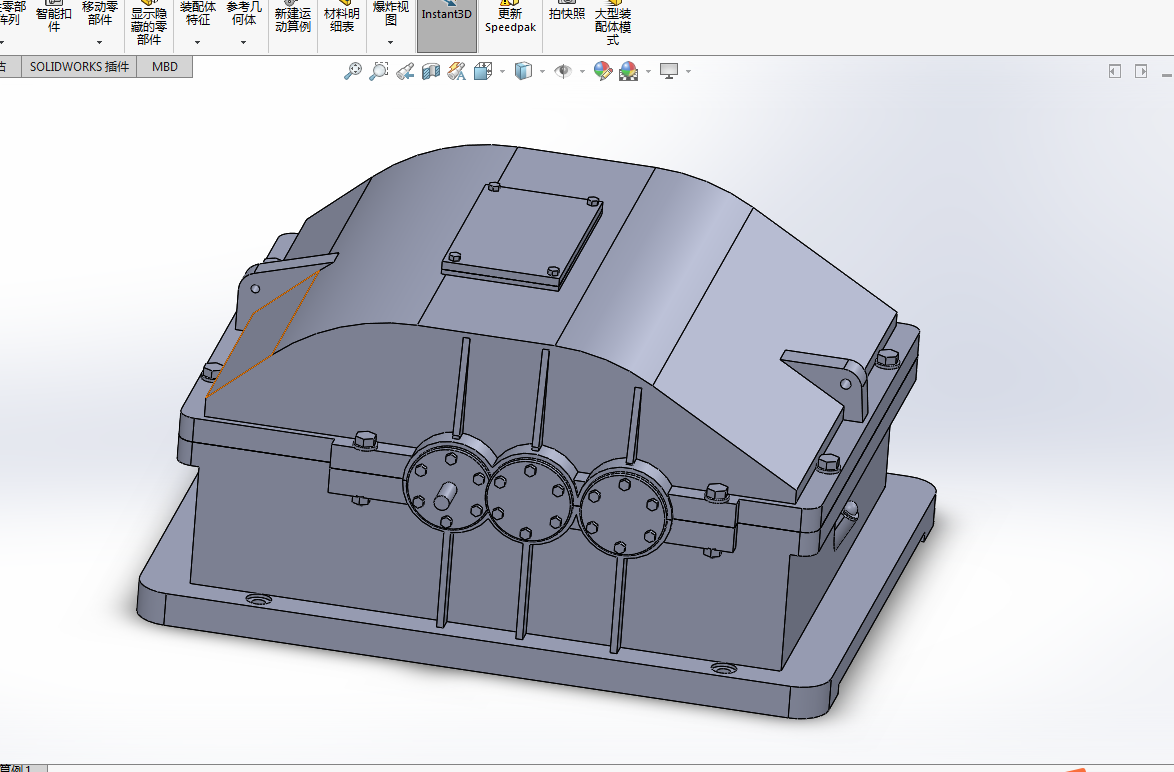

SW三维图一套

摘  要

    减速器是一种由封闭在箱体内的齿轮，蜗杆蜗轮等传动零件组成的传动装置，装在原动机和工作机之间用来改变轴的转速与转矩，以适应工作机需要。减速器结构紧凑，传动效率高，使用维护方便，因而在工业中应用广泛。

减速器的结构随其类型和要求的不同而异，一般由齿轮，轴，轴承，箱体和附件等组成。

设计的是一台同轴式三级圆柱齿轮减速器，完成了齿轮设计、轴设计、齿轮及轴强度校核等计算工作，并且采用Solidworks三维造型和装配，同时利用CAD对减速器进行绘图和装配，使设计结果得到最直接的体现。初步建立了一台减速器的参数化设计系统，采用此方法实现一台减速器，可缩短设计周期，节约设计成本，提高设计正确性，对提高产品质量具有一定意义。

关键词：减速器；三维造型；模型装配；CAD;Solidworks

目录

摘  要 2

Abstract 3

第1章 绪论 4

1.1 课程设计目的： 4

1.2 减速器的发展现状 4

1.3 减速器的发展趋势 5

1.4 Solidworks软件特点 6

第2章 传动装置总体设计 7

2.1 设计题目的提出 7

第3章 零件计算 8

3.1 电机选型 8

3.2 计算传动装置总传动比和分配各级传动比 9

3.3 计算传动装置的运动和动力参数 9

第4章 齿轮设计计算 11

4.1 高速轴齿轮的设计 11

4.2 第二级传动齿轮设计 14

4.3 第三级传动齿轮设计 17

第5章 轴的设计 21

5.1 Ⅰ轴的设计 21

5.2 Ⅱ轴的设计 23

5.3 Ⅲ轴的设计 26

5.4 Ⅳ轴的设计 30

第6章 滚动轴承的校核 33

6.1 Ⅰ轴承校核 33

6.2 Ⅱ轴承校核 33

6.3 Ⅲ 轴承校核 33

6.4 Ⅳ 轴承校核 34

第7章 减速器润滑方式及润滑剂的选择 35

7.1 减速器的润滑方式 35

7.2 润滑剂的选取 36

7.3 润滑油的选取 37

第8章 Solidworks辅助设计 38

8.1 SolidWorks功能简介 38

8.2 运用计算机辅助设计软件SolidWorks展现减速机三维图 39

总    结 46

致    谢 47

参考文献 48
