M2187-车轮升降式快速清洗装置结构设计 下载积分：60　资料编号： M2187

作品包括:

Word版设计说明书1份

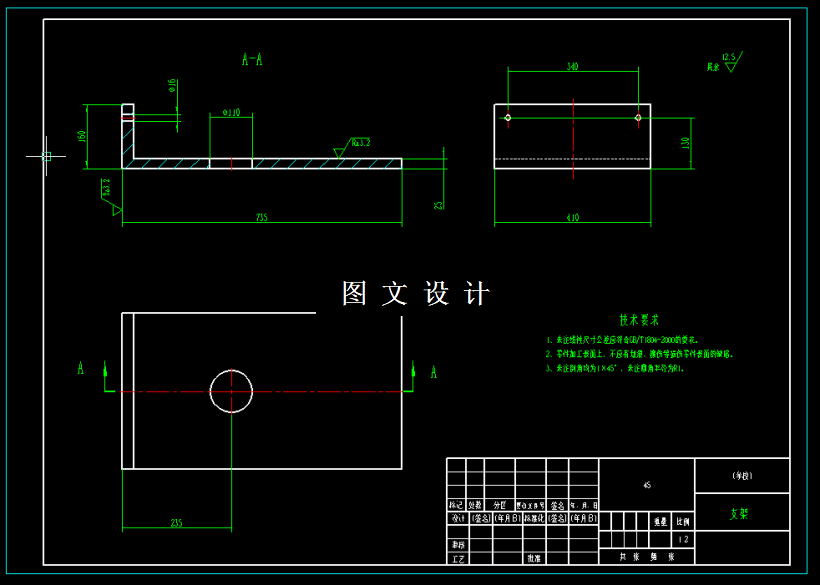

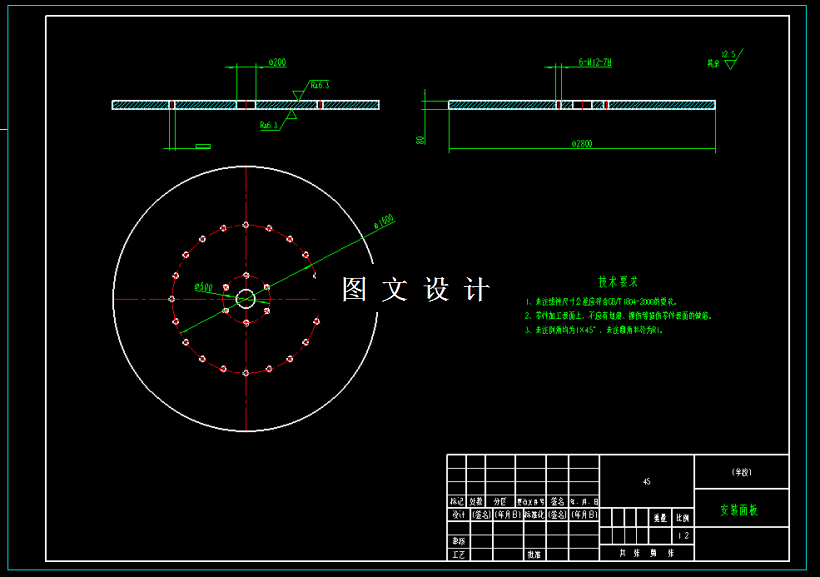

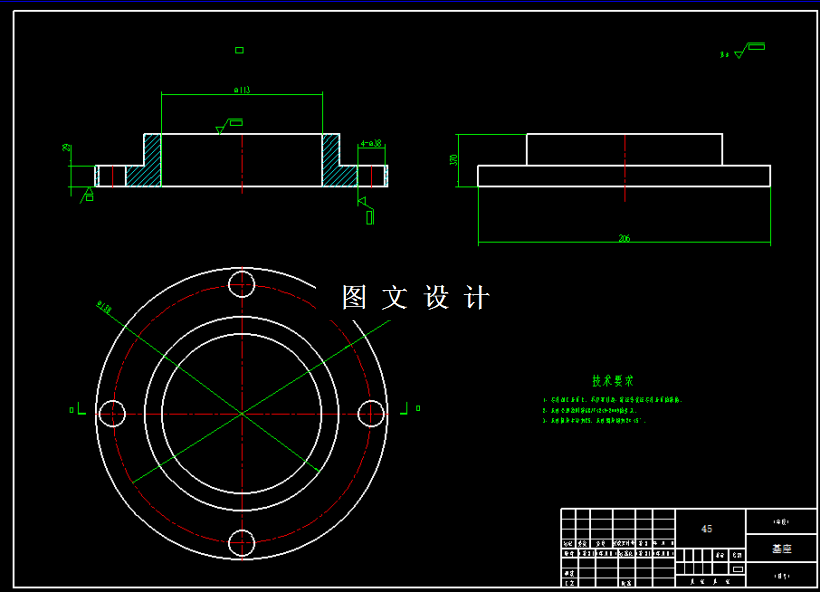

CAD版本图纸，共4张

摘要

这次设计的工程车快速车轮清洗结构设计，采用的是导轨副的移动结构方式，主要设计的部件有自动清洗机构的移动装置、清洗部分的结构形式。车轮快速清洗结构机一般是用在工程车通过泥巴较多的地带后需要重新上路的时候，一般使用率在工程生是比较常见的。工程车快速车轮清洗结构可以实现传动和移动的目的，主要采用的移动方式是线轨和滑块的传动机构，通过丝杆的转动实现横移。这样的设计方案，采用在工程车快速车轮清洗结构上能够更好的实现坐标系的传动方式，达到设计的目的，控制上采用步进电机进行控制，这样的控制方案在后续如何自动化控制，考虑为后面实现自动清洗机传动结构和清洗的准确性带来了优势，更直观的体现出来工程车快速车轮清洗结构传动移动方式的设计原理。在本次的设计上，采用毛刷和喷水管实现清洗装置的设计形式，对工程车快速车轮清洗结构导轨副移动方式控制横移，才有谐波减速器装置实现回转结构的设计，完成对机械机构的设计，可以实现X，Y向回转传动，Z向横移的设计，还有步进电机的控制系统的设计，可以实现自动化的传动结构和刷洗原理。
