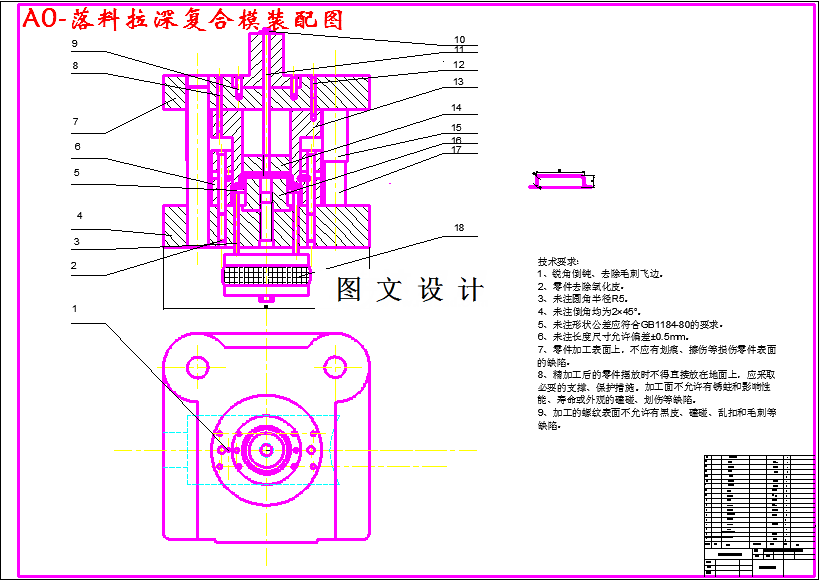

M3105-端盖落料拉深复合模模具设计 下载积分：50　资料编号： M3105

作品包括:

Word版设计说明书1份

CAD版本图纸，共8张

摘要

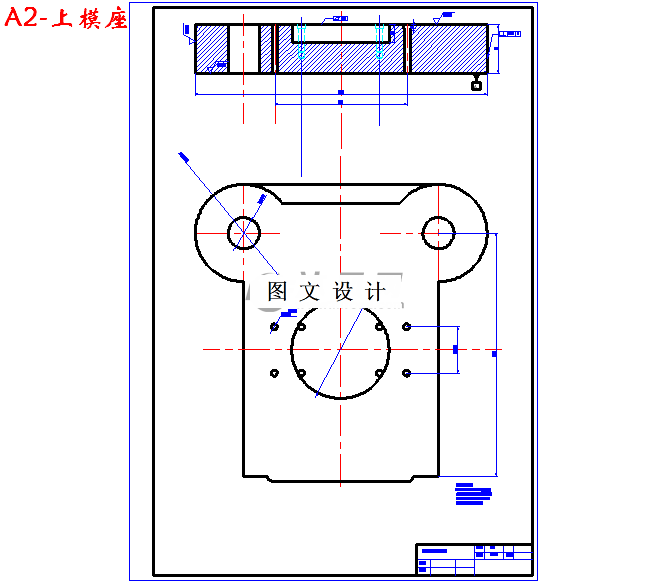

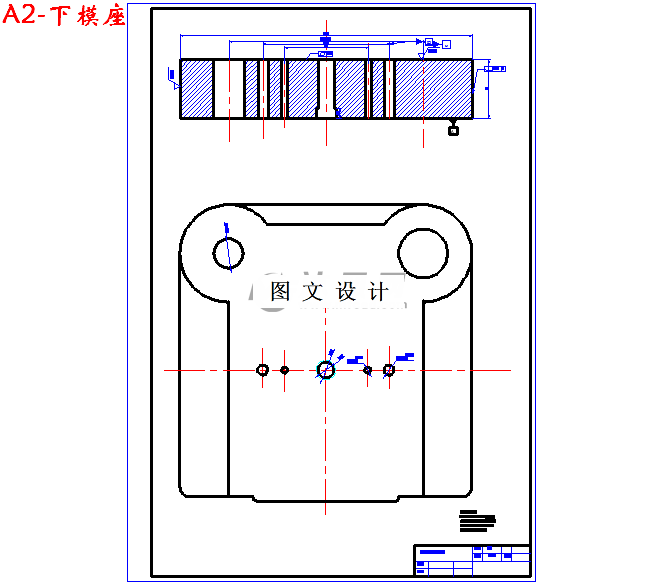

为了得到本道工序所要求的形状，要对该带凸缘的锥形拉深件的顶面进行局部拉延的变形加工，其成形特点为伸长类成形。伸长类成形的破坏形式主要是由于材料的延伸率不足而造成的破裂，当其各部分材料伸长不均匀时，常伴有起皱、翘曲等缺陷。对于该种破裂的成形，常用其变形前后的相对伸长与材料延伸率之比来衡量成形极限。由于该零件采用08号钢进冲压成形，材料的延伸率较大，朔性较好。经过初步的估算可知，该零件的成形工艺性较好。根据前面确定的数据对照参数表选择模架，落料拉深复合模及二次拉深模的模架相同，上模座尺寸为250mm×250mm×50mm，下模座尺寸为250mm×250mm×60mm。1107031
