M3131-端盖二次拉深切边复合模模具设计-长60 下载积分：50　资料编号： M3131

作品包括:

Word版设计说明书1份

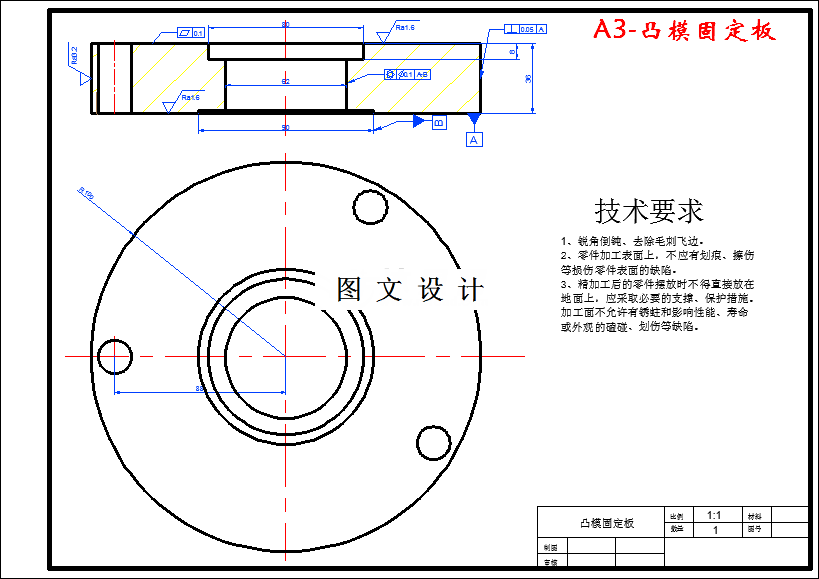

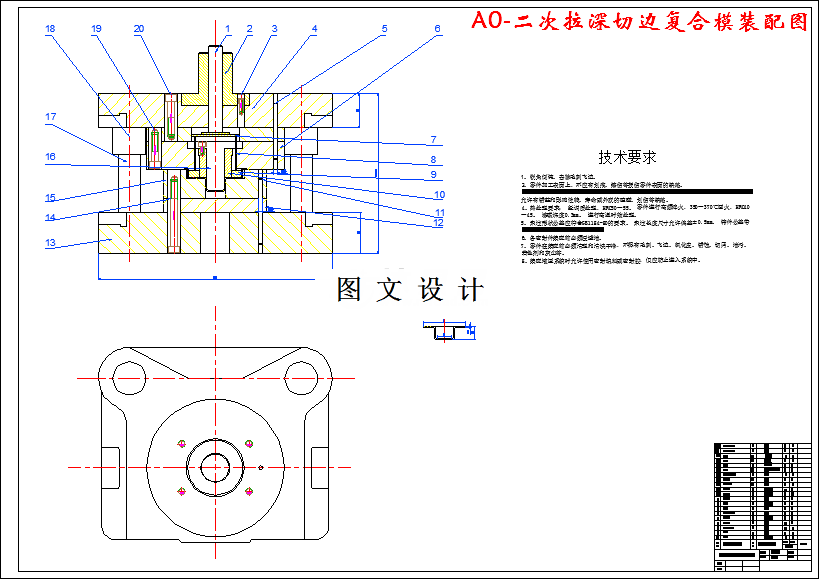

CAD版本图纸，共7张

摘要

⑴结构与尺寸：如图1-1所示，该零件为凸缘直径为60mm，下端内径为20mm，板厚为1.5mm的端盖，各圆角半径为3mm，结构较简单、形状对称，较易加工。 ⑵精度：零件尺寸最大凸缘尺寸精度为IT13，高度尺寸略低于IT14，其余尺寸均为自由尺寸，中心大孔的冲孔尺寸要求不高，可以经过普通的冲裁方法加工形成。 修边时，相应的尺寸要求较高，其凸缘尺寸为IT13级精度，因此，进行模具设计时，应保证修边时所用模具的精度。另外，零件图中还对下顶面与下底面的平行度，下底面的平面度有一定要求，因此加工时最好能使外缘的修边和顶面的成形在同一副模具上进行加工，以保证相对的位置精度和形状精度。 ⑶材料：该零件材料为08号钢，此材料具有良好的结构强度和塑性，其冲裁加工性较好。 ⑷生产批量：大批量。
