M3437-7×300MW机组火电厂水处理工艺设计 下载积分：50　资料编号： M3437

作品包括:

Word版设计说明书1份

CAD版本图纸，共6张

摘要

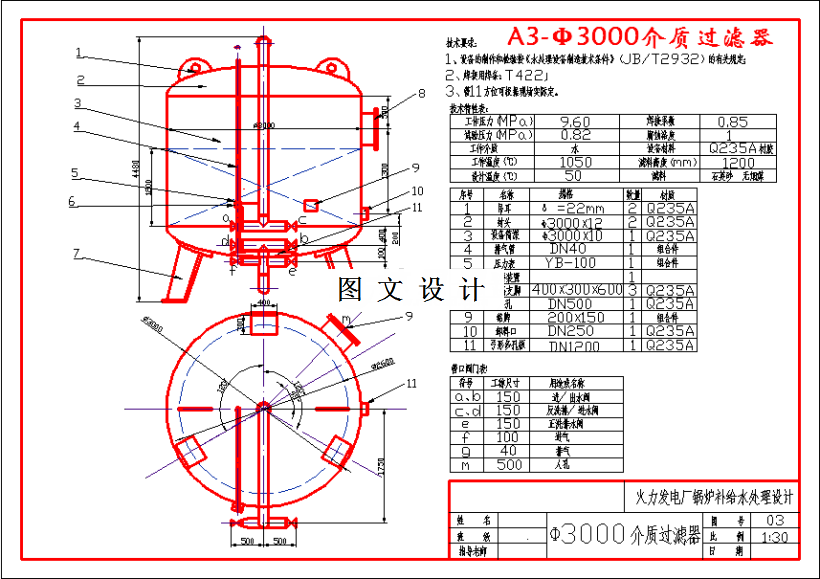

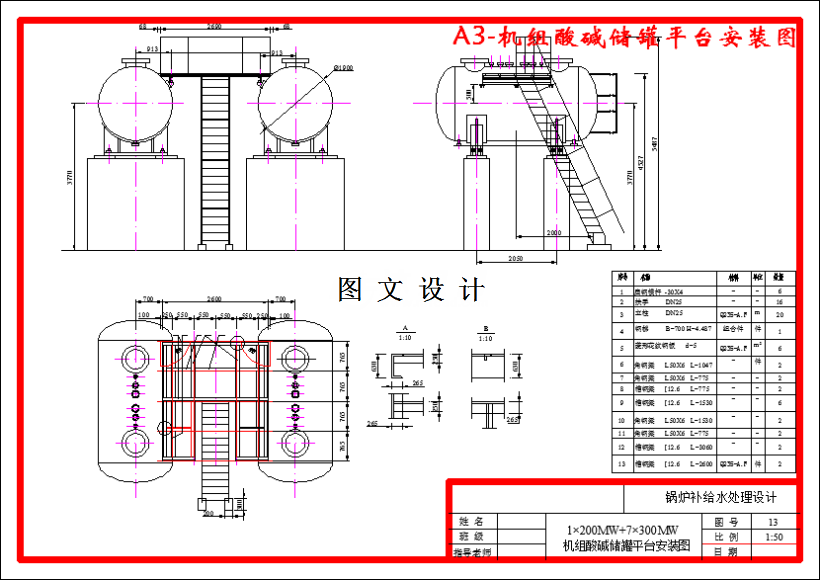

1×200MW+7×300MW机组火力发电厂锅炉补给水处理课程设计（夏季水质），根据要求对自己课题（1×200MW+7×300MW机组）水处理系统进行了设计、计算，根据水源水质、总出力及各项水质指标要求比较，选择适合的水处理方案及设备，同时绘制了总体平面布置图、工艺流程图和主要设备结构示意图。补给水处理工艺流程是根据原水为湘江水、出水水质要求和机组容量的大小等因素综合确定的。 (1)原水水质悬浮物含量（实际含量为给出）大于50mg/L。因此需采用澄清池，过滤系统应用单层（石英砂）无阀滤池，采用接触混凝过滤方式，在反洗过程中，可以自动进行，无阀滤池的滤后水位位于滤池上部，便于操作人员观察，若水质不合格，能及时发现，及时处理，确保出水水质达标，其截污能力大，运行周期长，运行中水头损失增长较慢，实践中应用效果良好。 (2)除盐系统先采用弱碱—强碱复床＋阳床一级除盐＋混床交换系统，出水水质好能达到锅炉运行的要求。考虑经过无阀滤池混凝后，带入多余的强酸阴离子，强碱阴床不太符合水质要求，所以改用复床。 (3)原水水质全碱度为1.08mmol/L，大于0.5mmol/L，所以在阴床后面加设除碳器。体内再生混床选用直径为1.2m的两台，才能满足其实际运行流速的校验，所以不依据实际计算结果选用最佳的直径尺寸。
