M4456-机械手回转支撑及液压系统设计 下载积分：50　资料编号： M4456

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共7张

摘要

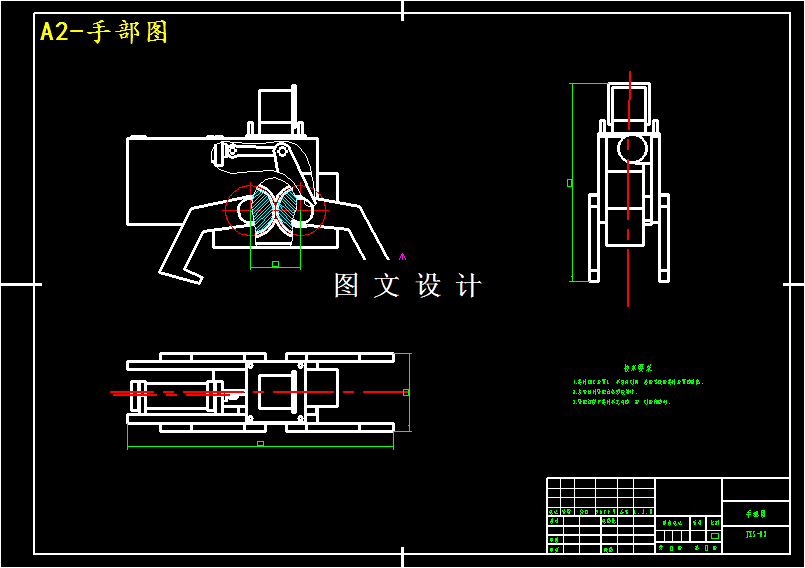

工业机械手是用液压为动力可以代替人工工作的一种机械设备，它是机械制造智能化、自动化的重要应用手段。本设计应用实体设计技术，对圆柱坐标机械手的底座、升降臂、伸缩臂及手部夹持四个部分进行设计以及简单的 PLC 控制。底座选用液压驱动技术，由筒体和回转体组成，利用液压泵旋转驱动回转体支承从而实现底座回转运动；升降臂利用液压泵直接驱动滚珠丝杠控制旋转，带动滑台上升下降， 采用圆柱形导轨导向方式；伸缩臂采用伺服电机直接驱动滚珠丝杠带动手臂伸缩；手部夹持选用连杆机构，采用液压驱动，实现夹持运动。
