M4469-中型载货汽车变速器机构设计 下载积分：50　资料编号： M4469

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

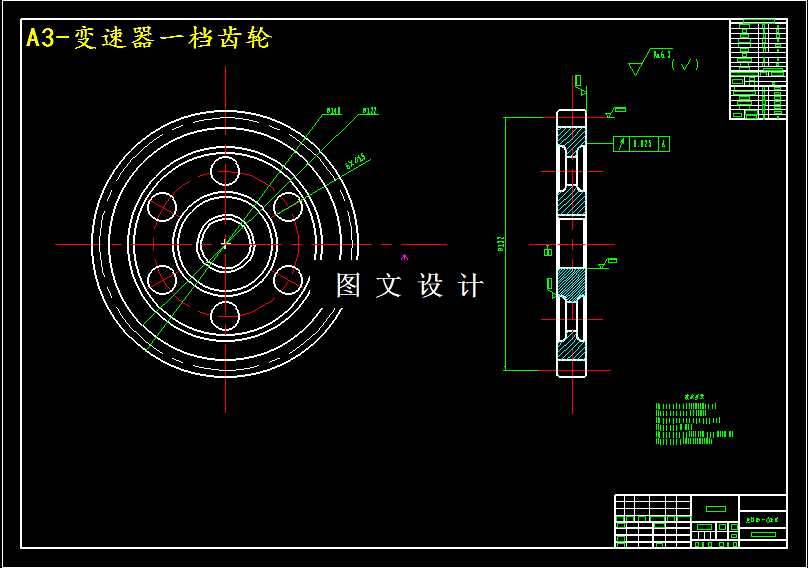

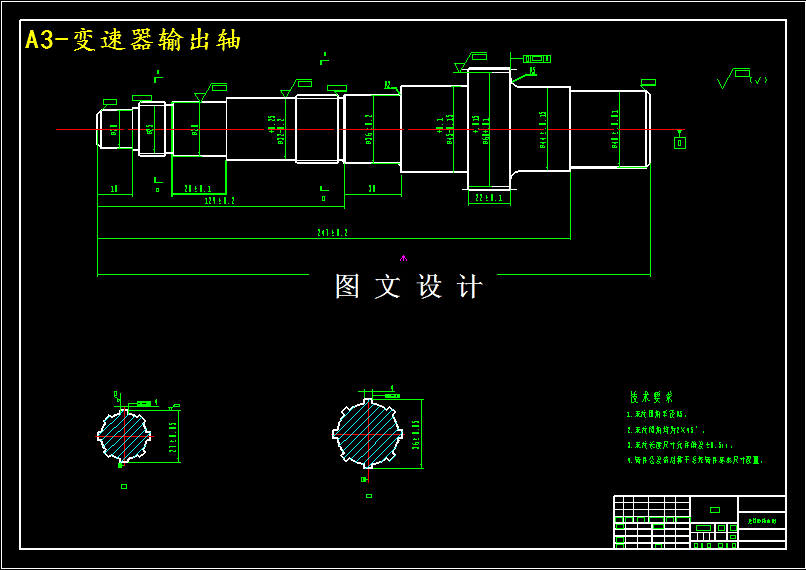

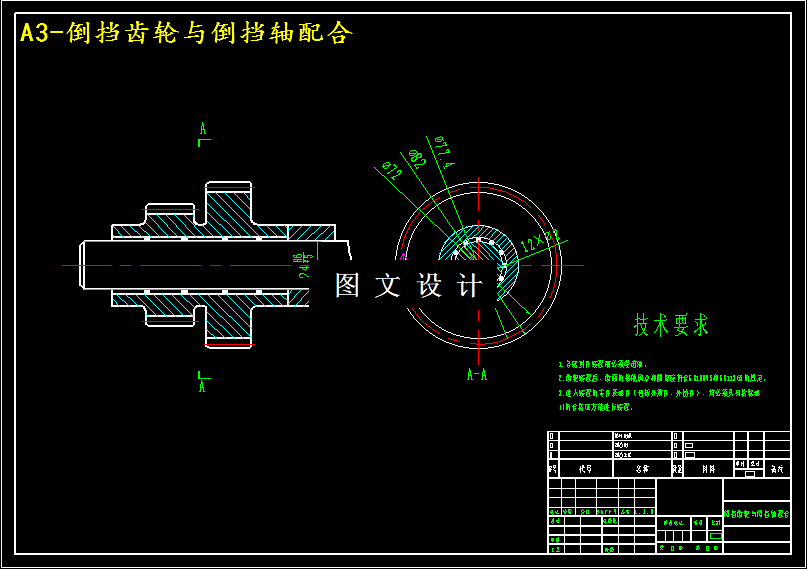

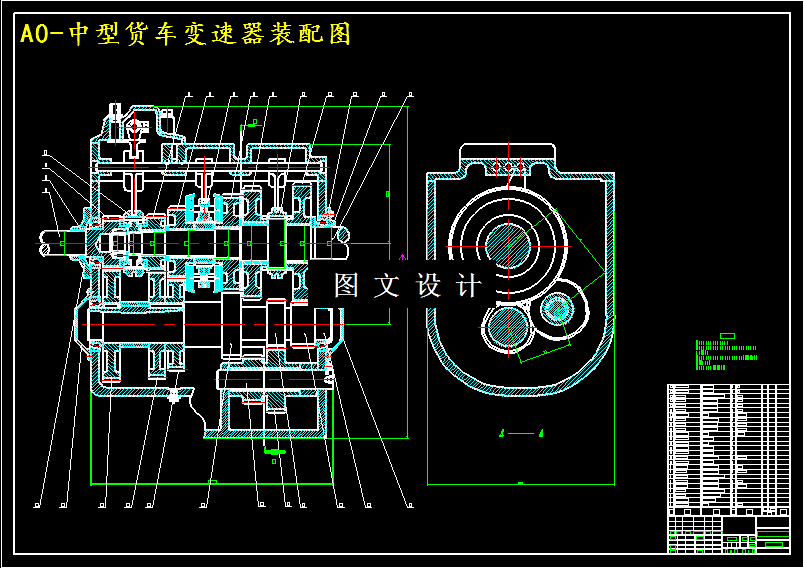

CAD版本图纸，共4张

摘要

变速器在低速档位工作时齿轮和轴受到较大的力矩和压力作用，因此变速箱的低速档位齿轮都布置靠近轴的后支承处，然后按照从低档到高档依次安装各档位的啮合齿轮。这样做既能使轴有足够的的刚度与强度，又能保证装配更加容易。变速箱整体结构刚度与轴和箱体的结构有关系。通常是利用控制各轴段的长度来控制各档位齿轮的相对安装位置，以此来保证变速箱有最充足的刚性。本设计主要是中间轴式五挡手动机械变速器，对变速器的工作方式和基本方法原理进行了论述，同时对变速器的各挡位齿轮和轴做了详细的计算与校核，强度和刚度进行了静力学分析，对一些标准零件进行了选型和配套选择，布置和介绍了变速机构的传动方案。简单介绍了变速器中个组件的材料的选择方法与依据。
