M4830-汽车连杆锤锻模设计 下载积分：50　资料编号： M4830

作品包括:

Word版设计说明书1份

工艺卡片一份

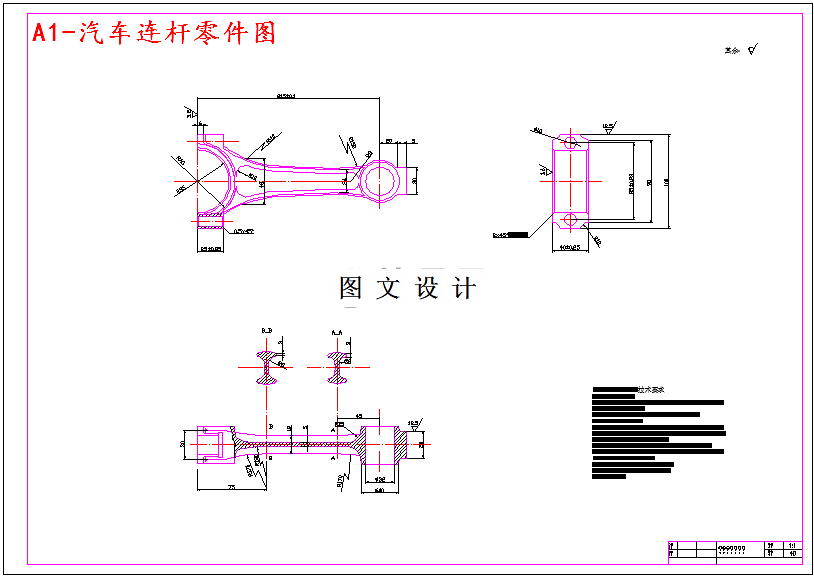

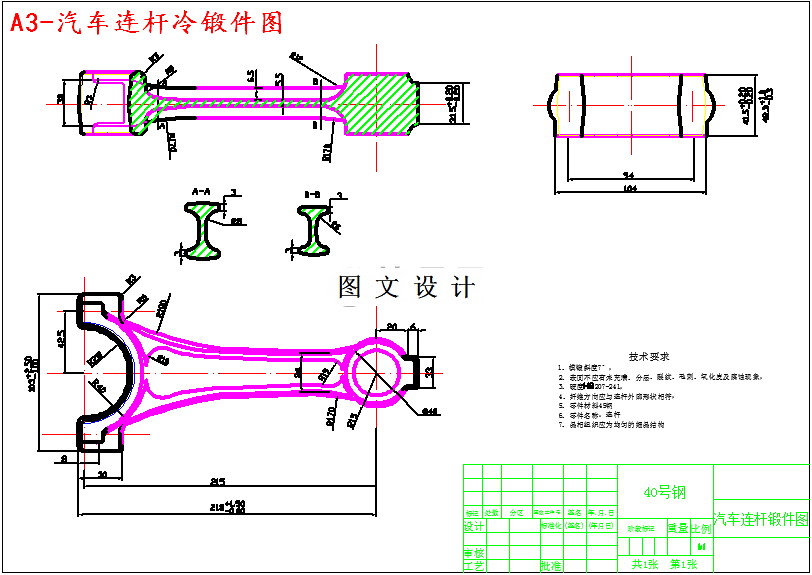

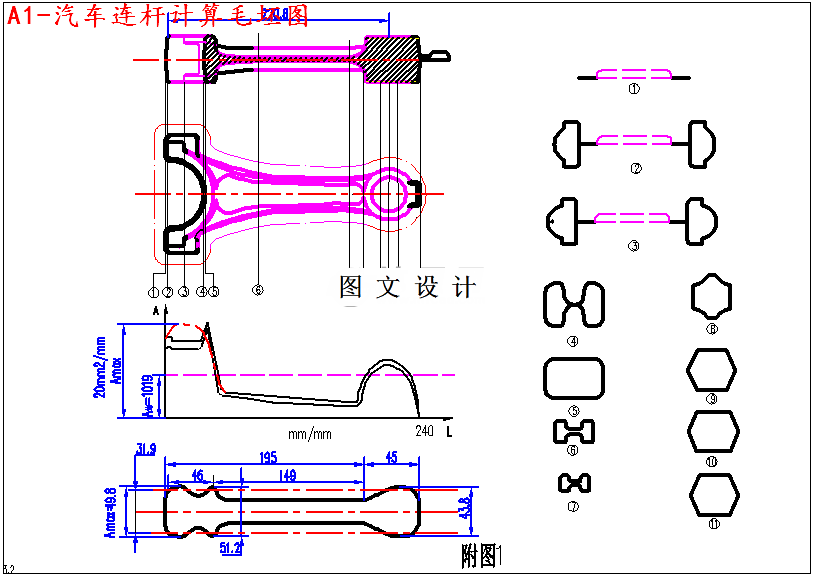

CAD版本图纸，共4张

摘要

零件为汽车连杆。连杆是汽车发动机的主要零件之一，工作时在高速下运转，工作条件比较繁重，除和曲轴拐颈相连的半圆叉形部分以及通过活塞稍与活塞相连接的小头部分需机械加工外，其他工字形截面杆部等都不加工。根据连杆形状，采用上下对称的直线分模。模锻此连杆的模锻锤机组，加热炉在锤的右方，故拔长型槽布置在右边，滚挤型槽布置在锻模左边，预锻及终锻工步从左至右。
