M4831-右转向节锤锻模设计 下载积分：50　资料编号： M4831

作品包括:

Word版设计说明书1份

工艺卡一份

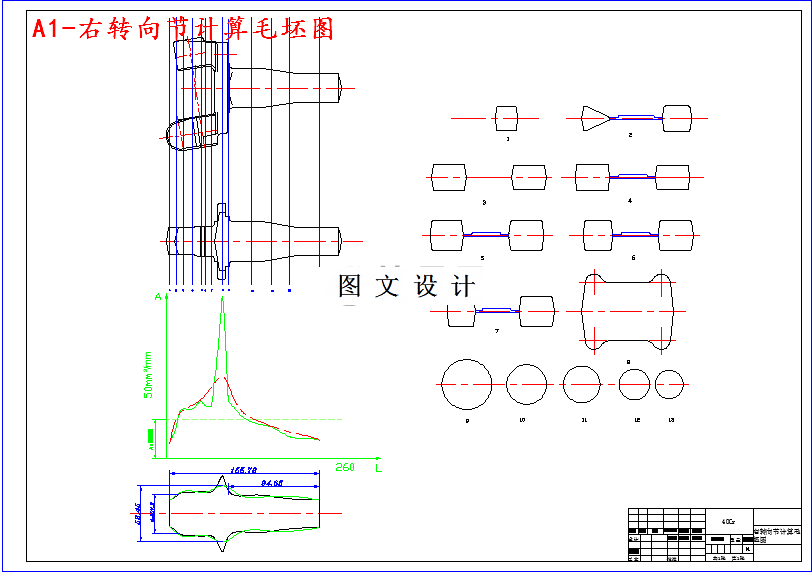

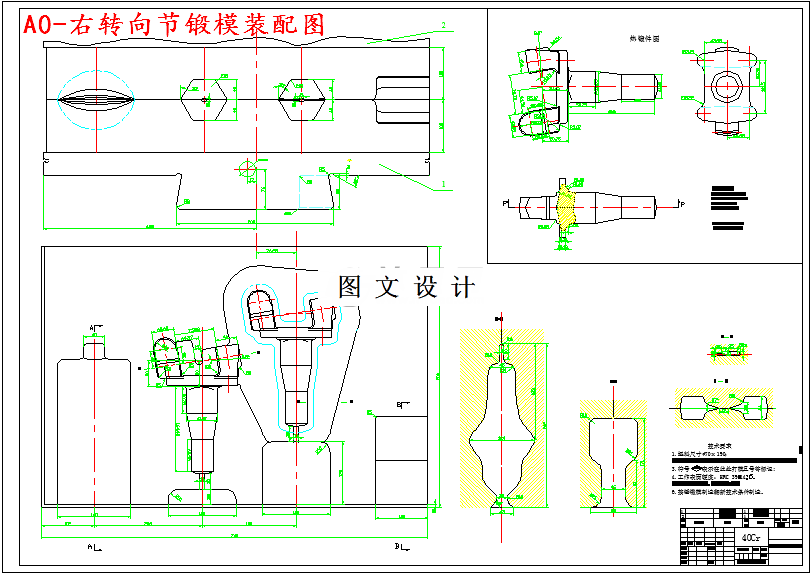

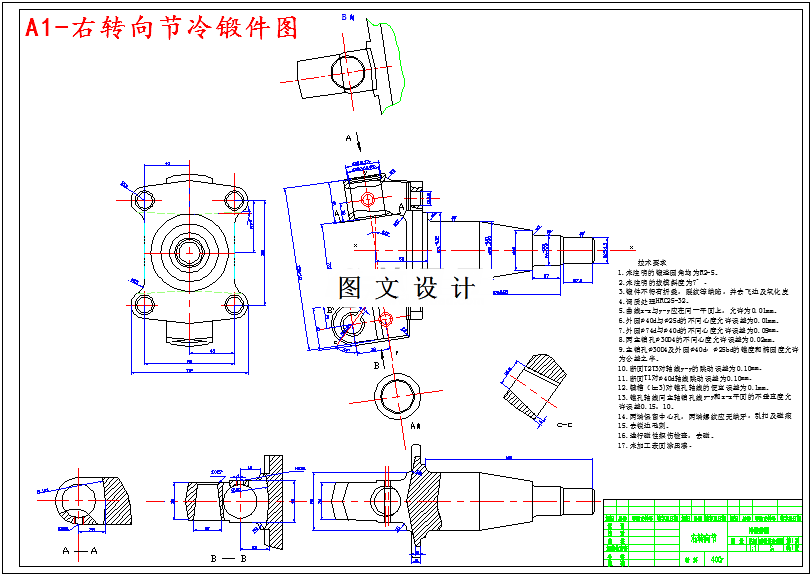

CAD版本图纸，共4张

摘要

转向节的功用是承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向。在汽车行驶状态下，它承受着多变的冲击载荷，因此，要求其具有很高的强度。对零件的整体形状尺寸，表面粗糙度进行分析：头部构造比较复杂，只能锻造出其零件基本外形，其它孔部、球形滑槽及花键槽部分均以余块填充，之后再以机械加工做出具体形状，达到要求的零件形状；零件的机械加工精度应低于Ra1.6；零件的材料为40Cr，材料性能稳定。根据右转向节形状，采用上下对称的直线分型模。知此锻件应采用拔长、滚挤制坯工步。为易于充满型槽,应选圆坯料,再拔长、闭式滚挤。模锻工艺方案为:拔长—闭式滚挤—预锻—终锻。
