M4832-Y1608法兰锤锻模设计 下载积分：50　资料编号： M4832

作品包括:

Word版设计说明书1份

锻模工艺卡一份

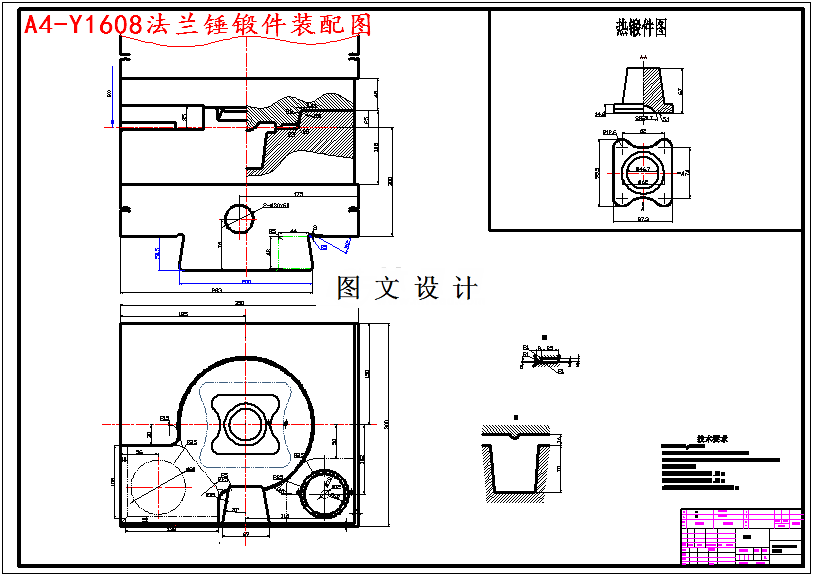

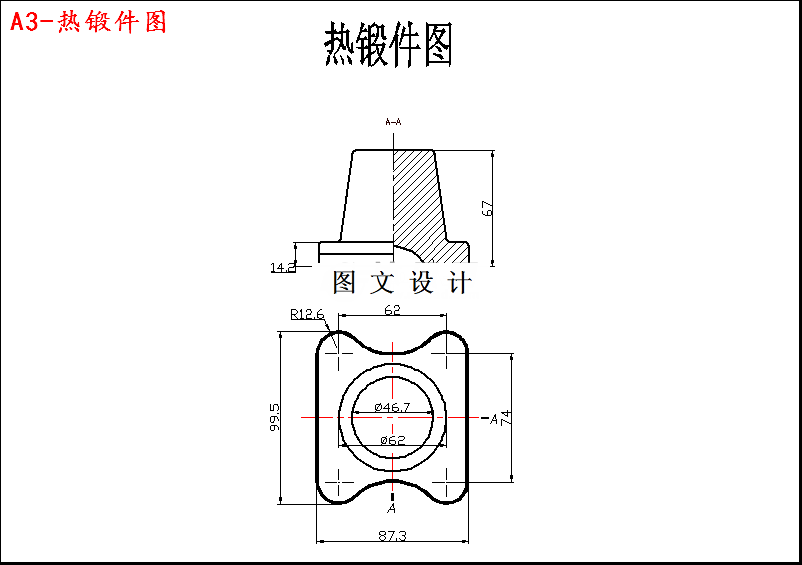

CAD版本图纸，共3张

摘要

根据该零件的外形尺寸及形状，可以确定其为圆饼类锻件。根据零件的形状以及要求大批量生产，因此选用锤上模锻，由于该零件为圆饼类零件，应对下料后的毛坯件进行镦粗，使其发生镦粗成形。然后终锻成形。故应采用的变形工步为：镦粗—成形镦粗—终锻。分模面是指模锻件在可分的模腔中成型时，组成模具型腔的各模块的分合面。锻件分模位置合适与否，关系到锻件成形、锻件出模、材料利用率等一系列问题。为了提高锻件质量合生产过程的稳定性，并使锻模结构尽量简单，防止上下模错移，分模面尽可能采用直线状，此件选择在最大直径处的1/2高度位置。
