M4833-后伸缩节锤锻模设计 下载积分：50　资料编号： M4833

作品包括:

Word版设计说明书1份

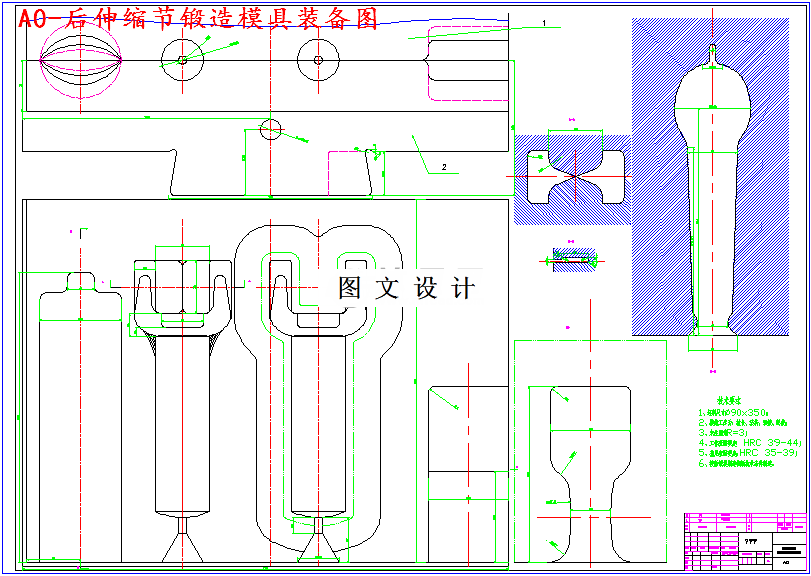

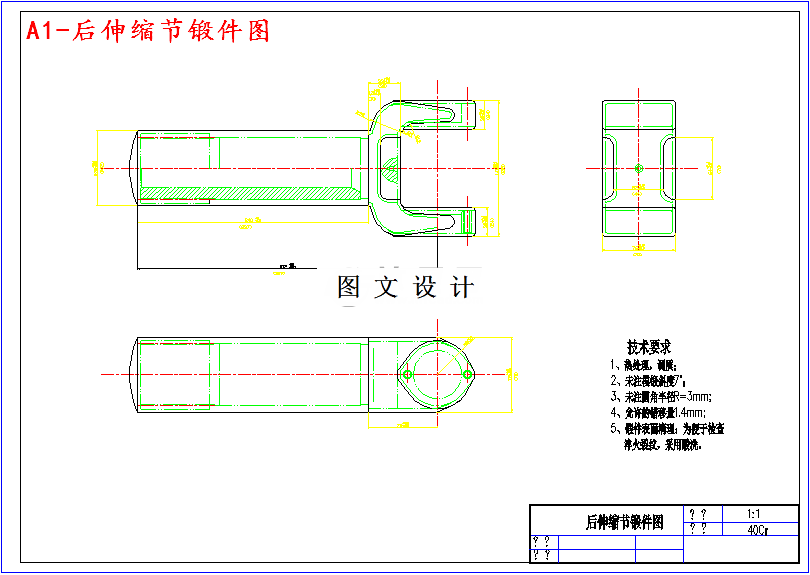

CAD版本图纸，共3张

摘要

本次设计的零件名为后伸缩节，其工艺特点为：带细长杆的复杂叉形件，截面沿轴向的变化剧烈，叉形两侧与轴线完全对称。为保证终锻时充满叉形又不产生折叠，预锻时应将坯料上端用劈料台劈开，且锻件中间杆部的径向变形小，可设计成一个长轴杆件进行锻造，凹槽和齿轮锻后进行机加工。因为零件尺寸较大，故零件基本尺寸精确到个位，其表面粗糙度为上叉部需要加工的表面为Ra>1.6;杆部加工面粗糙度Ra=1.6,需要精加工。因设计批量为大批量；设计精度为普通级，初步确定采用模锻锤模锻，锻件加工工步依次为拔长，滚挤，预锻，终锻。
