M4834-二轴突元锤锻模设计 下载积分：50　资料编号： M4834

作品包括:

Word版设计说明书1份

锻模工艺卡一份

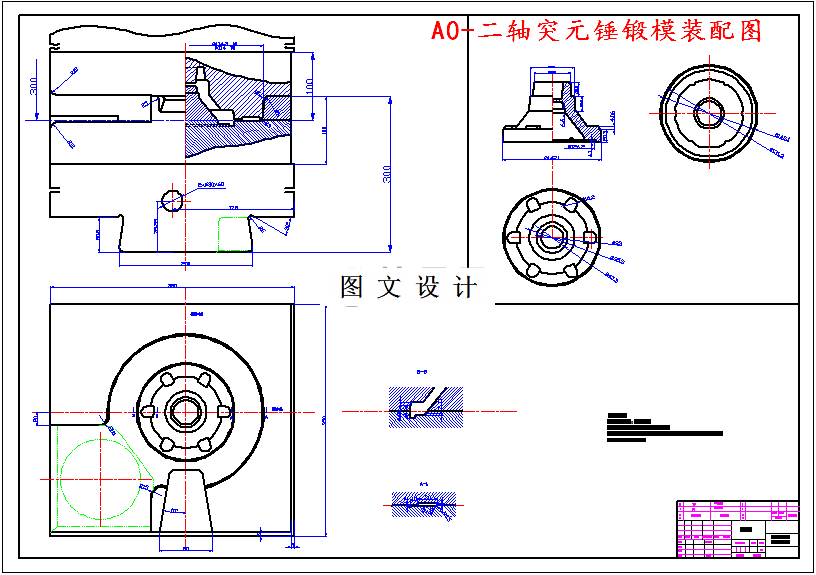

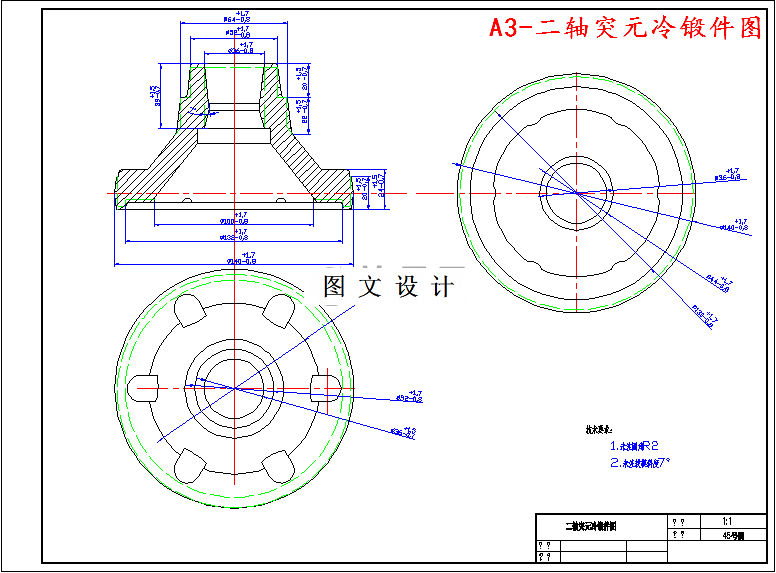

CAD版本图纸，共3张

摘要

根据零件的形状以及要求大批量生产，因此选用锤上模锻，由于该零件为圆饼类零件，应对下料后的毛坯件进行镦粗，使其发生镦粗成形。然后终锻成形。故应采用的变形工步为：镦粗—终锻。 计算锻件基本数据 （1）锻件在平面上的投影面积14519.36mm2； （2）锻件的周边长度427.04mm； （3）锻件体积366879mm3； （4）锻件质量2.88kg。由于该锻件的材料为45#钢，电加热具有加热速度快、炉温控制准确、工件氧化少、加热质量好、劳动条件好、易于实现自动化操作等优点，因此采用电加热。
