M4836-万向节叉锤锻模设计 下载积分：50　资料编号： M4836

作品包括:

Word版设计说明书1份

锻模工艺卡一份

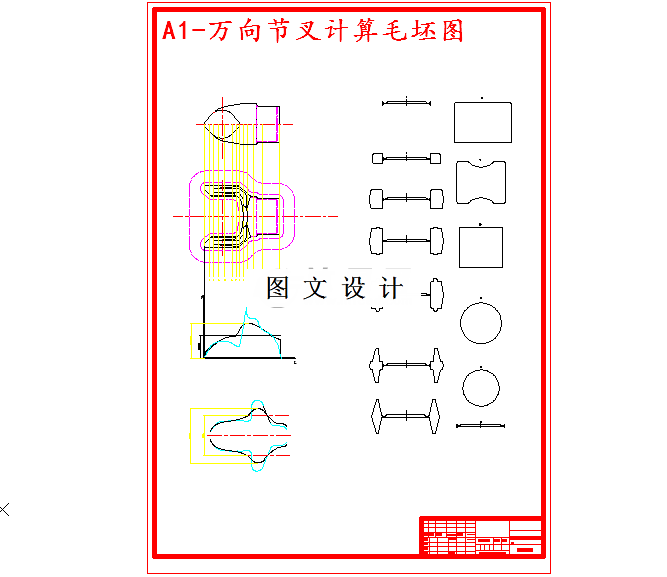

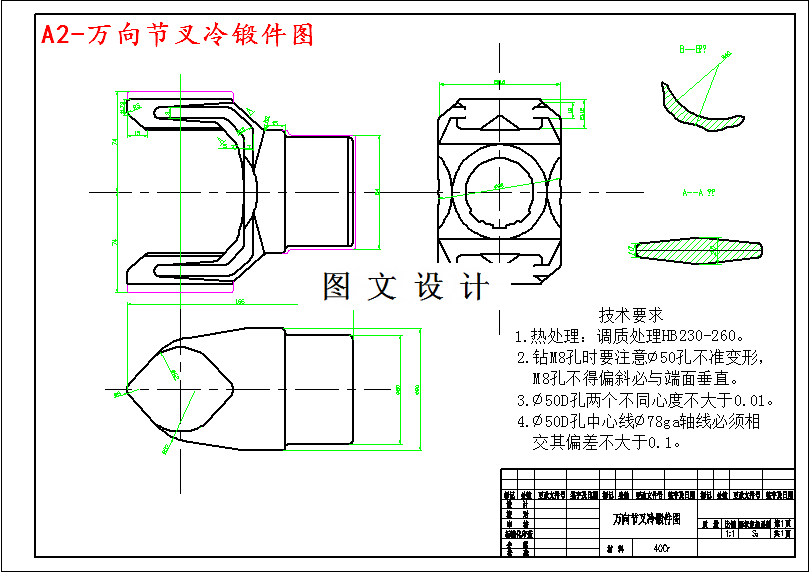

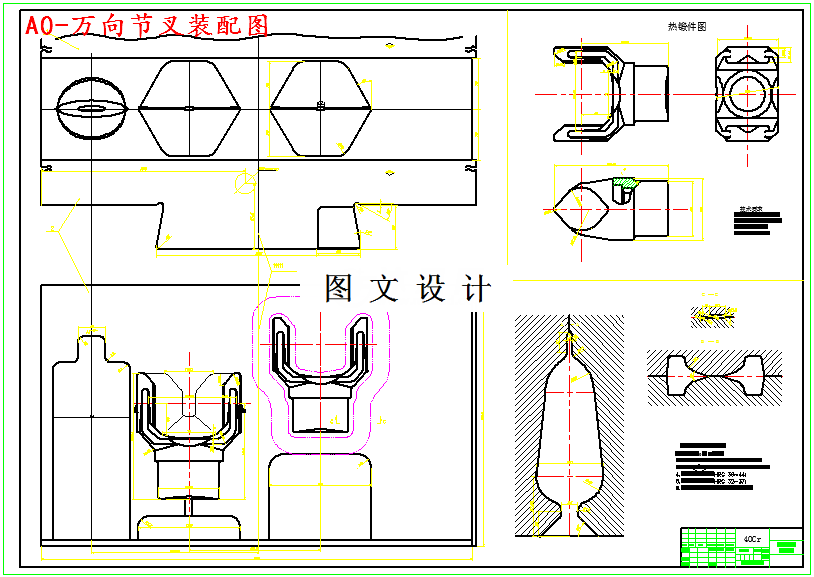

CAD版本图纸，共4张

摘要

零件为万向节叉，万向节叉是叉形件。是用在解决主动轴与从动轴轴心存在一定角度，允许被连接的零件之间的夹角在一定范围内变化，承受的转矩比较大，工作条件比较繁重，在不平行的情况下起到联结主、从动轴的作用的器件，也就是通过万向节主动轴将力矩传给从动轴。除了汽车的传动装置，在其他工业甚至民用传动领域的应用范围极为广泛，基本上，只要有以下情况均可使用。对零件的整体形状尺寸，表面粗糙度进行分析：头部构造比较复杂，只能锻造出其零件基本外形，其它孔部、球形滑槽及花键槽部分均以余块填充，之后再以机械加工做出具体形状，达到要求的零件形状；零件的机械加工精度应低于Ra1.6；零件的材料为40Cr，材料性能稳定。
