M4842-压盖压铸模及压铸工艺设计 下载积分：50　资料编号： M4842

作品包括:

Word版设计说明书1份

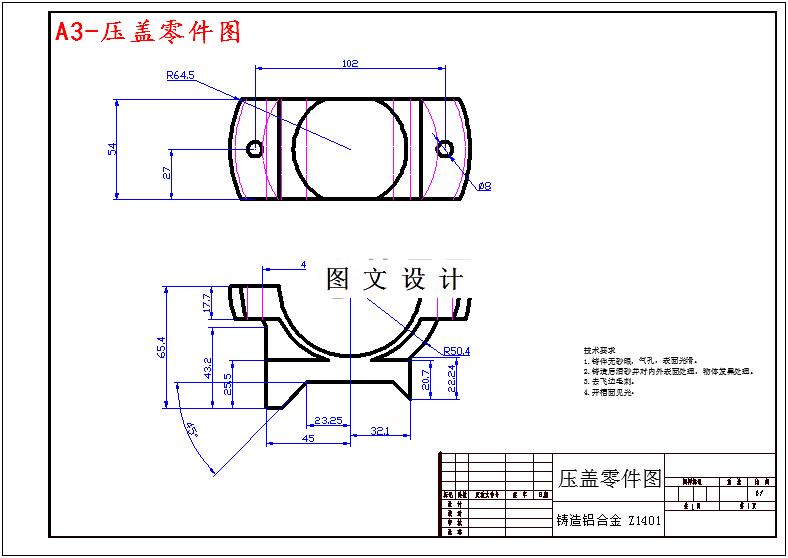

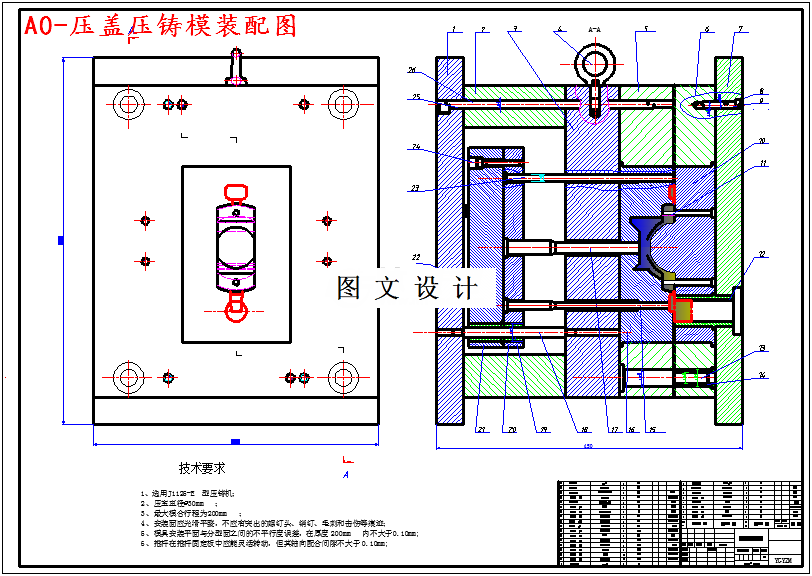

CAD版本图纸，共4张

UG三维图2张

摘要

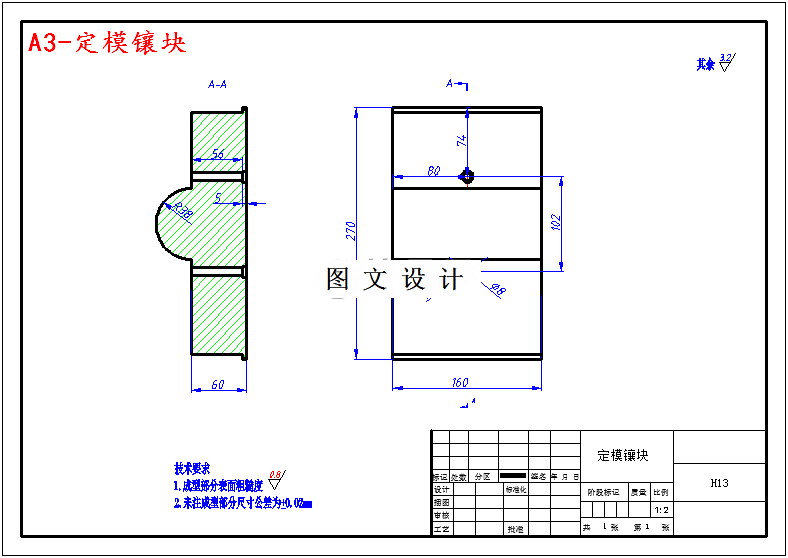

本模具成型零件的结构采取整体式，其结构强度高，刚性好。压铸件表面光滑；减少了模具的装配工作量，提高了模具的使用寿命。镶块的主要尺寸包括壁厚、底厚；这两者决定了镶块的长宽高。查阅压铸手册，选取合适壁厚和底厚，计算得动模镶块的长宽高尺寸为200mmx160mmx80mm；压铸是压力铸造的简称，其实质是在高压作用下，使液态或半固态合金以较高的速度充填压铸模具型腔，保压一定时间后获得铸件的方法。压铸是一种近乎净成型的铸造方法，液态或半固态金属在压力作用下充填、凝固，最终形成所需铸件。为了加工和组装成型零件、安放嵌件和其他活动型芯和取出成型的压铸件，必须将模具分割成可以分离的两部分或几部分。在合模时，这些分离的部分将成型零件封闭为成型空腔。压铸成型后，将他们分离，取出压铸件和浇注余料以及清除杂物。这些可以分离部分的相互接触的表面称为分型面。
