M4841-螺母压铸模及压铸工艺设计 下载积分：50　资料编号： M4841

作品包括:

Word版设计说明书1份

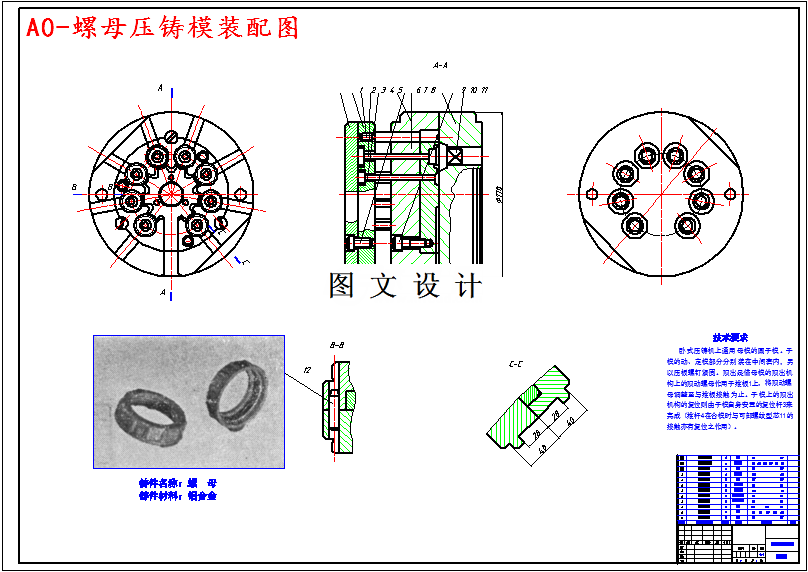

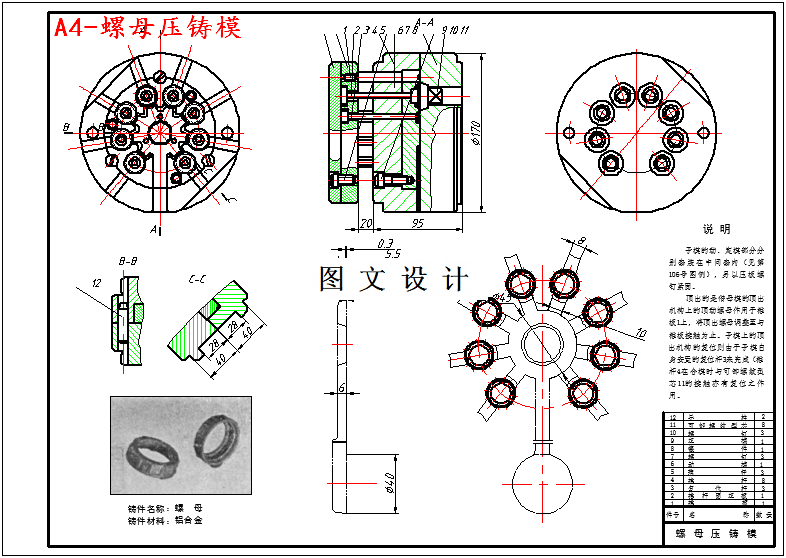

CAD版本图纸，共4张

摘要

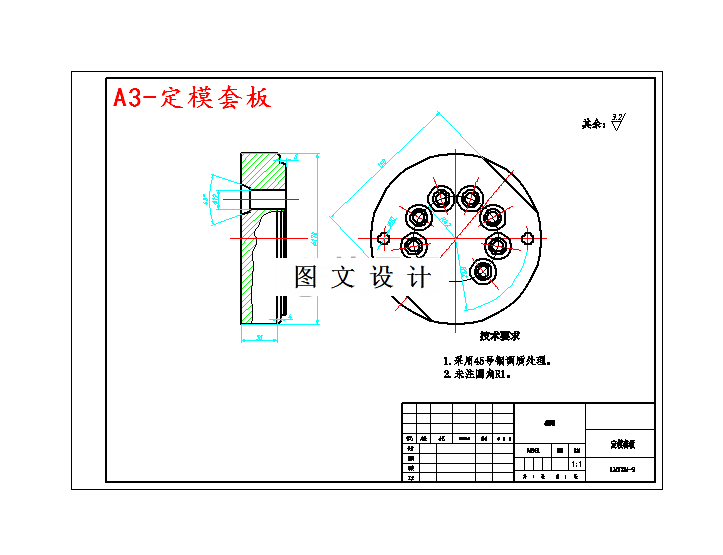

本设计针对螺母，介绍了压铸生产工艺和模具设计的基本流程。具体成果如下： （1）分析了零件的工艺性，零件上的两个孔通过设置侧抽芯以及中部空腔设置变位斜拉杆，完善了零件的结构； （2）确定了最大投影面为分型面；选择了环形浇口类型浇注系统；选用了J1113c型卧式冷室压铸机； （3）压铸模具在使用中，由于分型面和磨损的影响，成型零件的尺寸可能增大，可能减少，也可能不变。参考手册，根据零件的各部位的工作条件，确定了型腔和型芯的尺寸； （4）模具的推出机构采用推杆推出机构，设计了1根直径为6mm的推杆。采取复位杆达到复位效果，同时采用限位导钉来保证模具合模时，各原件能够回到正确的位置； （6）参考手册，选取恩内动模套板和定模套板的主要尺寸参。动模套板的尺寸310mmX290mm，厚度为60mm；定模套板的尺寸310mmX290mm，厚度为60mm。
