M4839-摇臂锤锻模设计 下载积分：50　资料编号： M4839

作品包括:

Word版设计说明书1份

锻模工艺卡一份

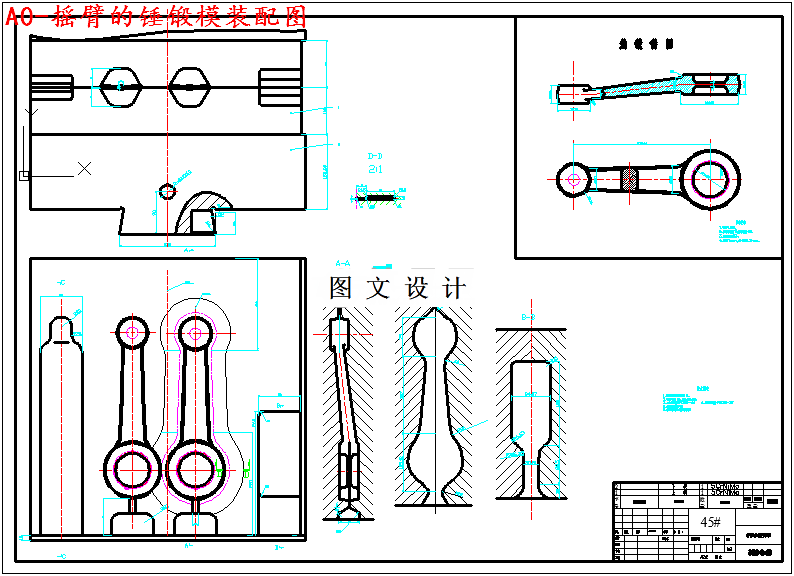

CAD版本图纸，共4张

摘要

此制件是头部较大的长轴类锻件，不宜直线分模，为保证尖角处能充满，应以折线分模。为便于模锻件从型槽中取出，必须将型槽壁做成一定的斜度，称为模锻斜度或出模角。为了使锻件容易从模膛中取出，一般锻件均有脱模斜度或脱模角,它分为外斜度和内斜度，常常内斜度比外斜度大2~3 度。查有关手册确定型槽的外斜度为7°，内斜度为10°。锻件上的圆角可使金属容易充满模膛，起模方便和延长模具使用寿命。圆角半径太小会使锻模在热处理或使用中产生裂纹或压塌变形，在锻件上也容易产生折纹。同时为了加工方便同一锻件圆角的选取要与铣刀相配。
