M4838-连杆盖锤锻模模具设计 下载积分：50　资料编号： M4838

作品包括:

Word版设计说明书1份

锻模工艺卡一份

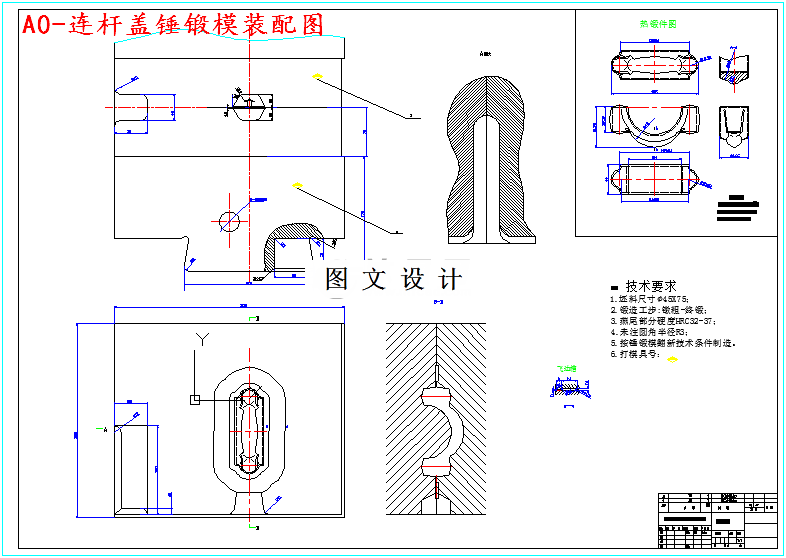

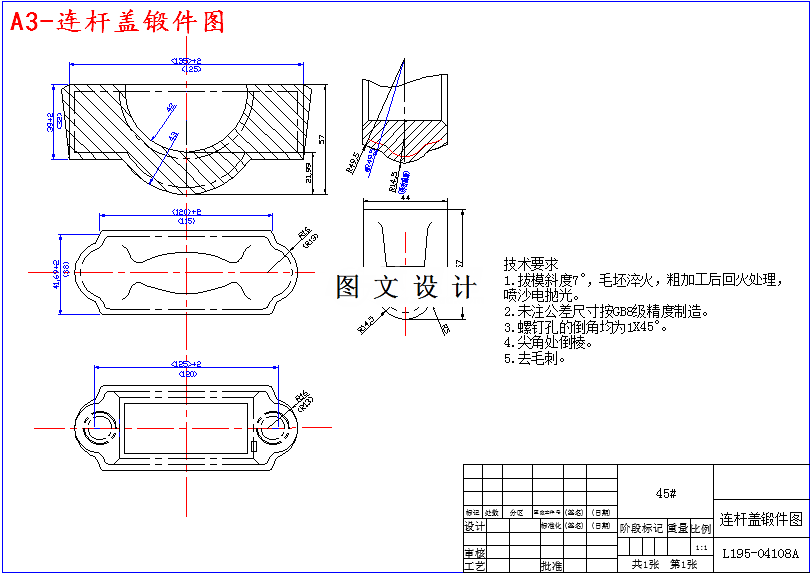

CAD版本图纸，共3张

摘要

根据零件的形状以及要求大批量生产，因此选用锤上模锻，由于该零件为圆饼类零件，应对下料后的毛坯件进行镦粗，使其发生镦粗成形。然后终锻成形。由于此锻件具有对称性，锻件的错移力由锻件本身平衡，故不需设计平衡块。对于有落差的小锻件可将两个模膛相对布排 以抵消错移力。 本设计有压扁型槽、终锻型槽，应尽量使型槽中心与打击中心重合。这时打击力与反作用力的合力处在同一铅垂线上，不产生偏心力矩。根据零件形状可知，首先应进行压扁，其作用是用来改变原材毛坯的轴线，使其符合锻件水平投影相似的形状。 在模块上除制坯型槽外，还有终锻型槽，应将燕尾中心偏离模块中心线，偏移的距离应小于模块宽度的10%。否则，由于模块自身的质量在捶头运动中会因重力产生偏心力矩，导致锤杆弯曲，加速导轨磨损。
