M5011-帽形件注塑模具设计[含UG三维图] 下载积分：60　资料编号： M5011

作品包括:

Word版设计说明书1份

外文翻译一份

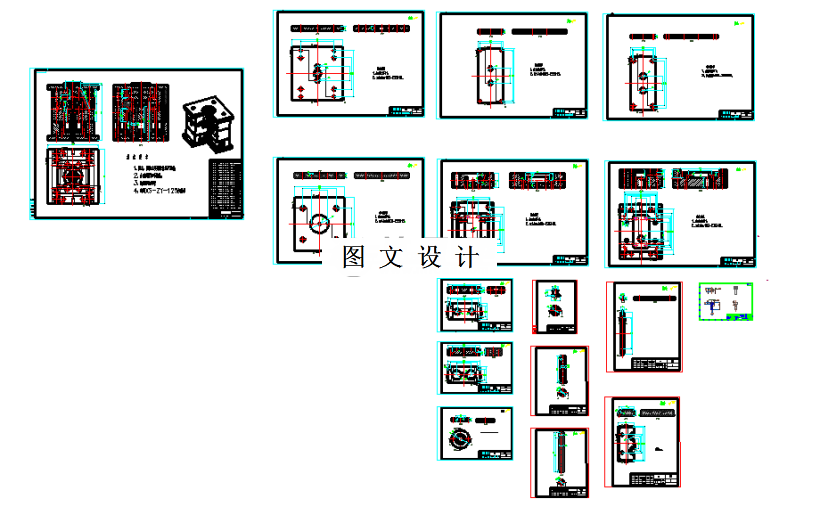

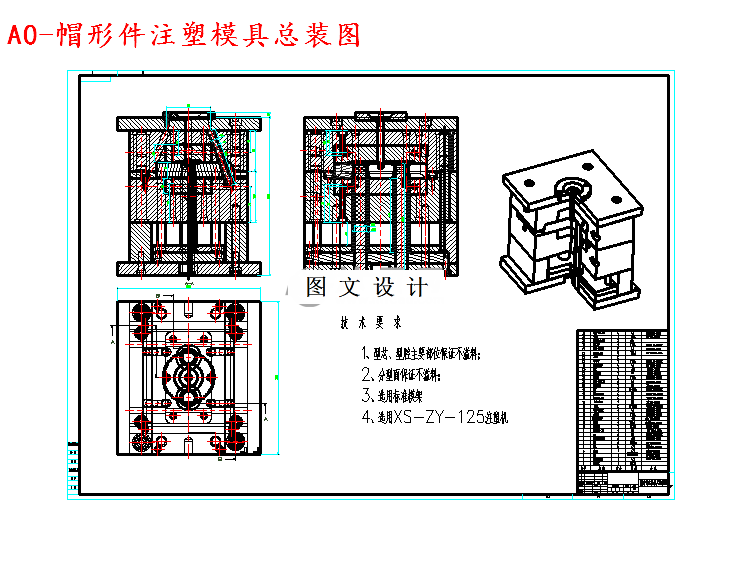

CAD版本图纸，共16张

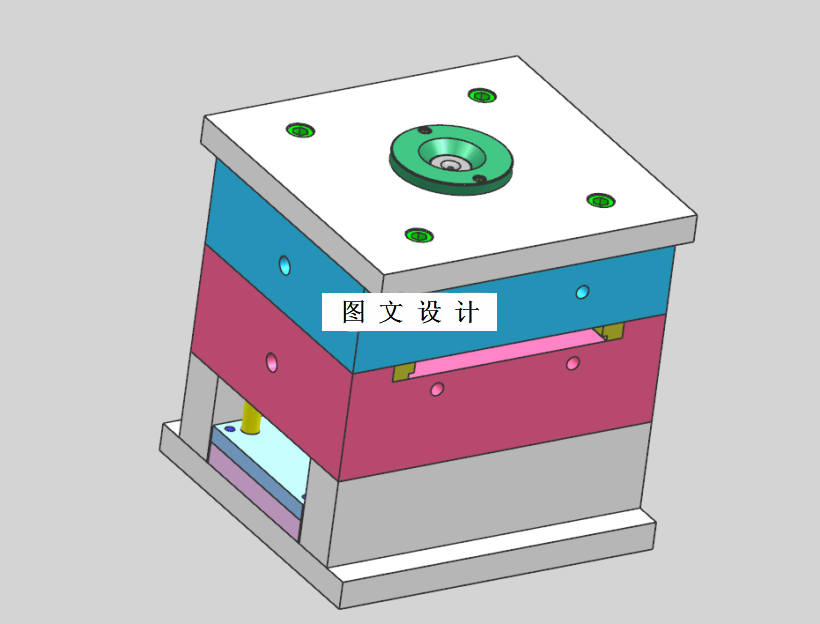

UG三维图一套

摘要

介绍了帽形件的所用材料ABS以及模具设计与工艺要求，对其造型设计和模具结构的难点进行了分析。为保证外观质量,综合地处理好产品外观要求与浇口位置及脱模方式之间的问题,简化模具结构,降低制造成本,提高了生产效率。因塑件具有两边抽芯故采用一模二腔，侧浇口的设计，并采用侧抽芯形式。同时设计中还对浇注系统、成型零件、脱模机构、抽芯机构、合模导向机构和冷却系统做了详细设计和计算。在模具设计过程中应用UG绘制塑件图，AuTo-CAD绘制模具图以及各零件图。设计过程中实现了CAD技术在塑料模具中的应用。生产中塑件质量稳定，达到了设计工艺要求。
