M5039-家庭款路由器外盒注塑模具设计[含UG三维图] 下载积分：70　资料编号： M5039

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

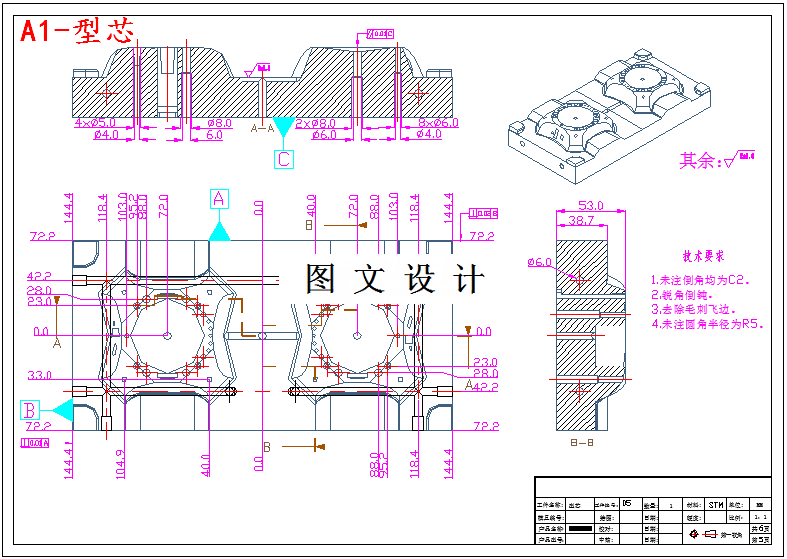

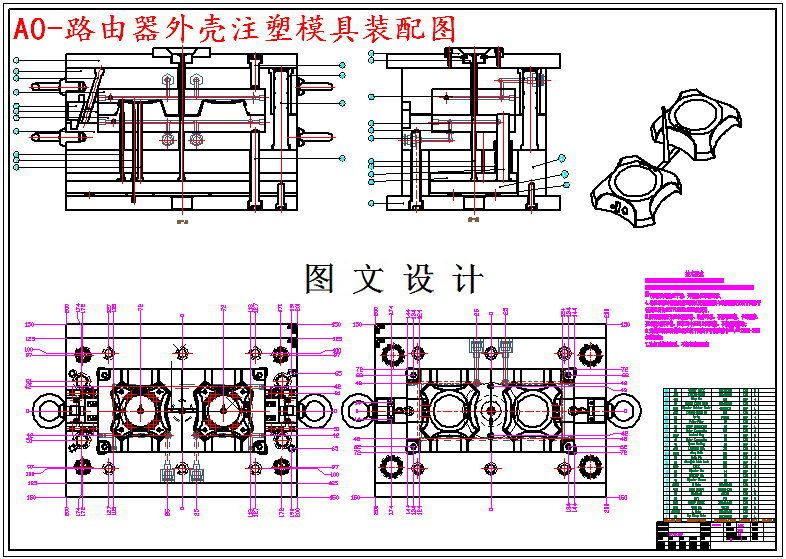

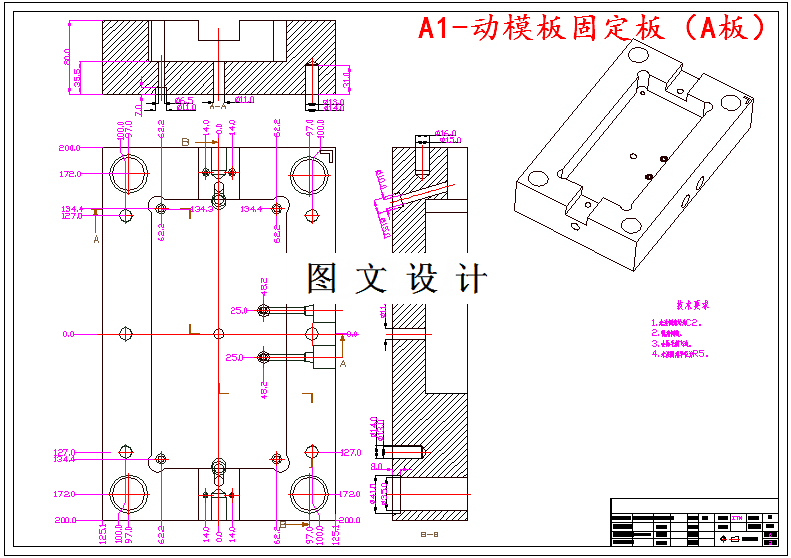

CAD版本图纸，共14张

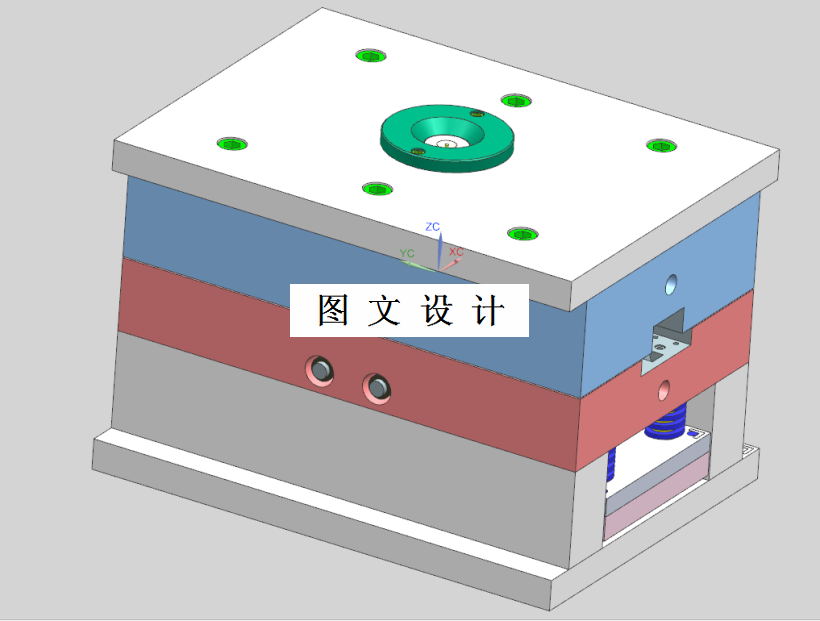

UG三维图一套

摘要

根据家庭款路由器外壳的实物模型，通过手工测绘然后运用UG重新构造三维模型。针对路由器外壳所用的材料的特性以及该材料的结构特点，制定出相应的模具设计思路。运用UG软件的三维造型模块、注塑模向导和手工分型相结合，完成初步的分模，一模二腔，并通过mold flow软件进行有限元分析，从而初步确定浇注系统和冷却系统的设计。通过运用UG、mold flow等相关软件可以将繁琐的设计工作简单化，尤其是在分模、模拟填充等方面具有很大的优点，这在保证塑件质量、模具开发成本和缩短模具开发周期方面具有重大的意义。另外在本文中通过路由器外壳的模具设计详细介绍了注射机选择、 侧浇口流道、模板及其标准件的选用、侧抽芯等设计要点。
