M5040-矩形垫片冲压模具设计-长30 下载积分：50　资料编号： M5040

作品包括:

Word版设计说明书1份

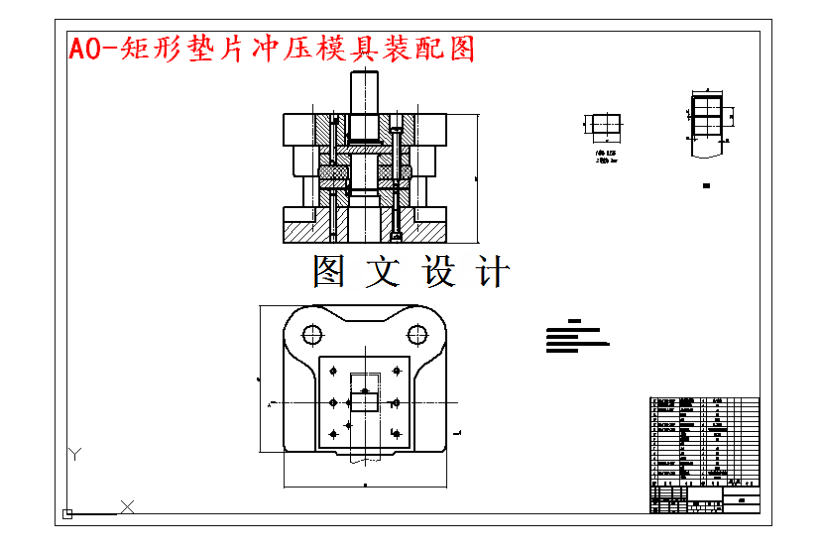

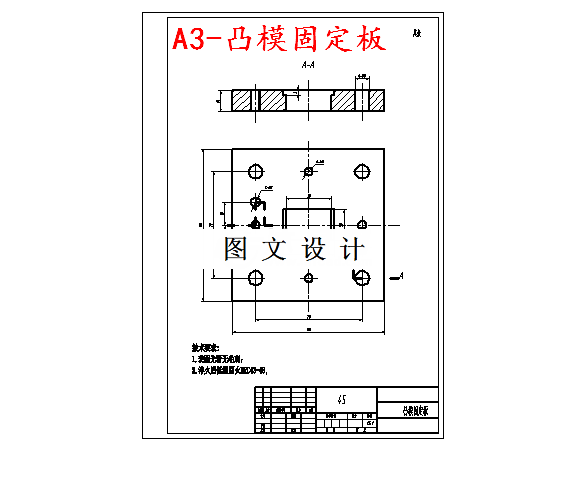

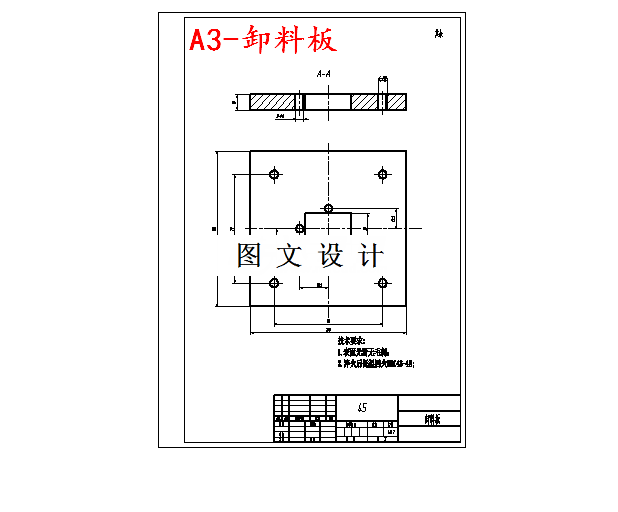

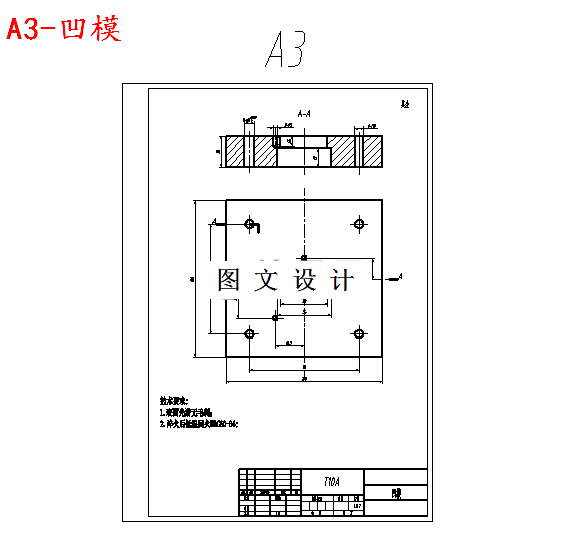

CAD版本图纸，共5张

摘要

设计的矩形垫片模具，材料为Q235，厚度t=1.0mm。由于形状简单，可以采用单工序冲裁模完成工件的加工。采用对直排的排排样方案。通过对该工件的冲压工艺性进行分析，考虑到制件生产批量和产品的质量、生产效率、模具寿命、材料消耗及操作方便安全等因素。经过全面分析、综合考虑，以零件质量、生产效益及经济性几个方面衡量，采用单工序落料模即可满足生产要求。699828
