M5044-基于CAE技术滑座罩注射模具设计[含UG三维图] 下载积分：60　资料编号： M5044

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共12张

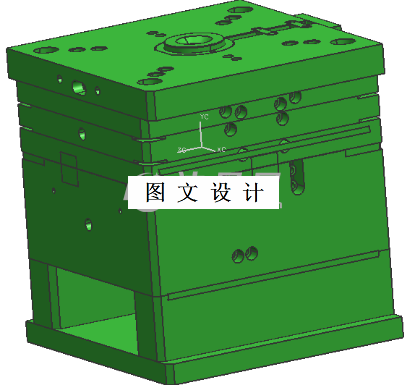

UG三维图一套

摘要

本次设计的产品滑座罩，底部较厚，侧壁较薄，转角采用九十度角过度，侧壁有3个侧孔，表面光滑平整。表面需要电镀，不能有任何痕迹，因此设计了热流道结合冷流道点浇口从产品内部进浇的浇注方案，在模芯内部开设双螺旋水路，模腔开设尽量贴近产品表面的隔板水路。本次设计采用CAE软件Moldex3D对产品的充填、保压、冷却、翘曲变形进行模拟分析，从充填温度、剪切应力、缝合线温度、保压压力、体积收缩率、翘曲变形等方面进行了判读对比，确定了点浇口的直径为2mm，变模温水路加热时通入140℃的热水，冷却时通入30℃的冷水。设计了斜滑块机构实现了滑座罩侧孔的抽芯，顶出方式则采用脱模板推出。完成了滑座罩的实体建模、2D图纸、非标准零件图绘制和加工工艺编制。最后对模具生产周期和成本进行预估。
