M5047-主轴头径向孔加工工艺设计及机床各动力头设计 下载积分：50　资料编号： M5047

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

工序卡12张

工艺过程卡1张

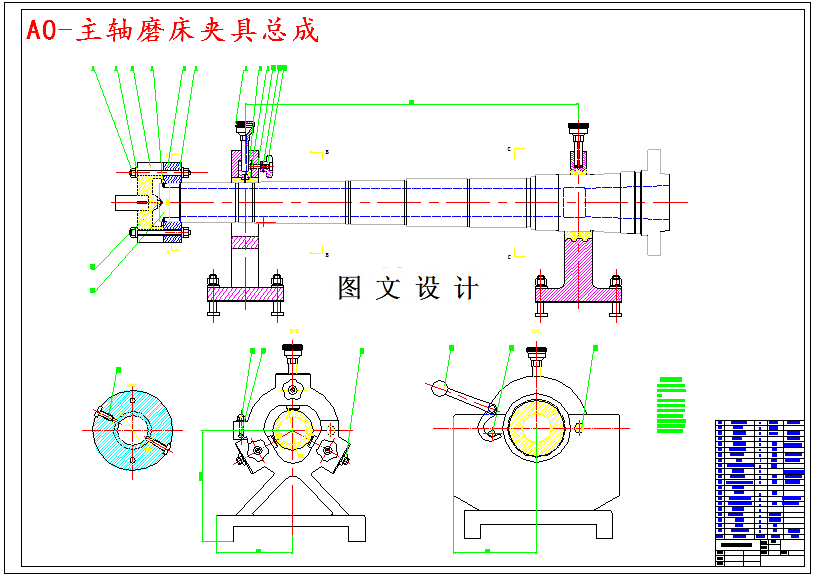

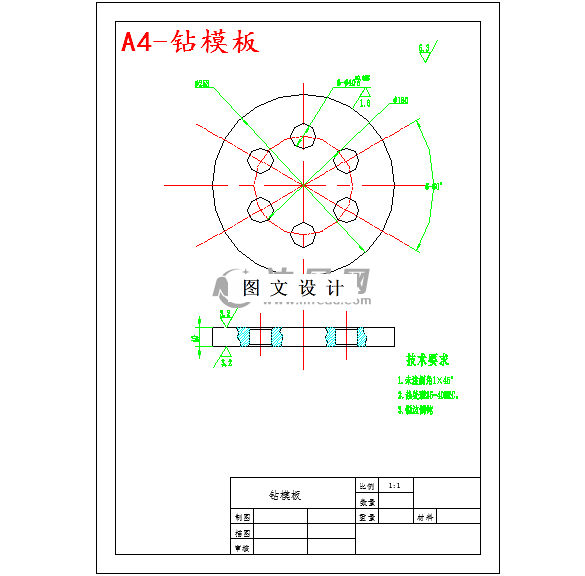

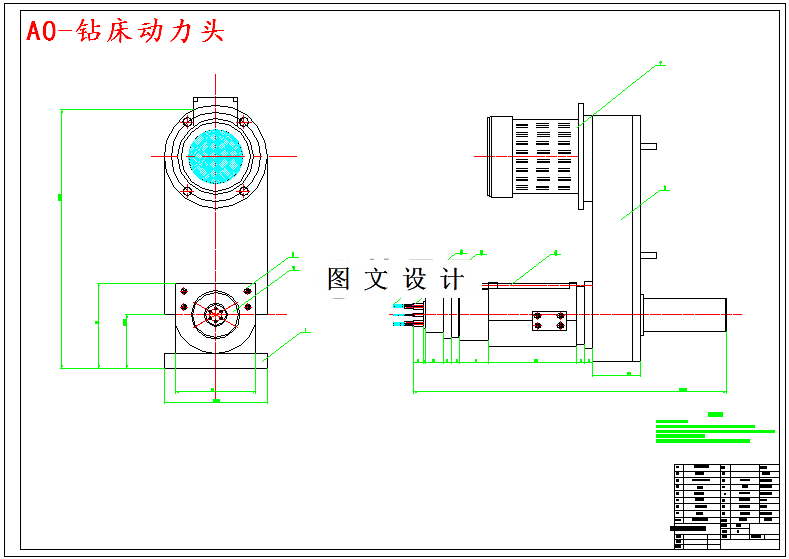

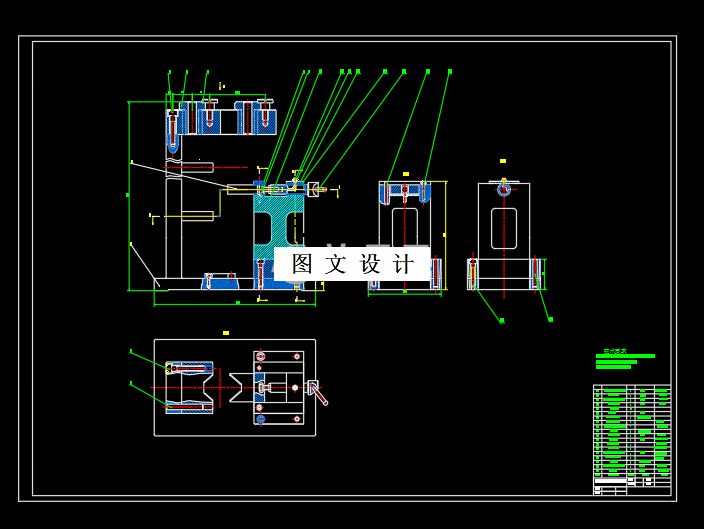

CAD版本图纸，共6张

摘要

主轴头径向孔专用机床设计-主轴加工工艺设计及机床各动力头设计。在机械领域中，车床是应用最为广泛、使用最为频繁的一种机床，特别是CA6140车床，它的应用非常的普遍。所以它的加工精度就极其的重要，工件能否达到加工要求就取决于车床本身的精度，而决定CA6140车床加工质量的就是它的主轴。CA6140车床主轴是把旋转运动及扭矩通过主轴端部的夹具传递给工件和刀具，要求有很高的强度及回转精度。在本设计中将主轴设计为空心阶梯轴，外圆表面设有花键、垫键等功能槽及螺纹。本文设计详细计算了加工余量、切削用量、尺寸公差并阐述CA6140主轴的加工工艺过程以及生产中所涉及的重要夹具设计方法。经设计的CA6140主轴较其传统的车床主轴有更高的强度和回转精度。
