M5065-钢筋收集机翻钢机结构设计 下载积分：60　资料编号： M5065

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

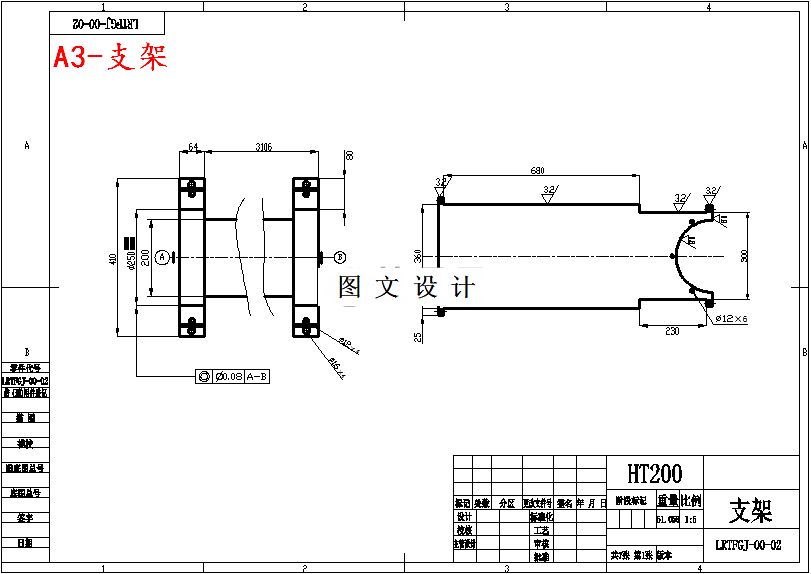

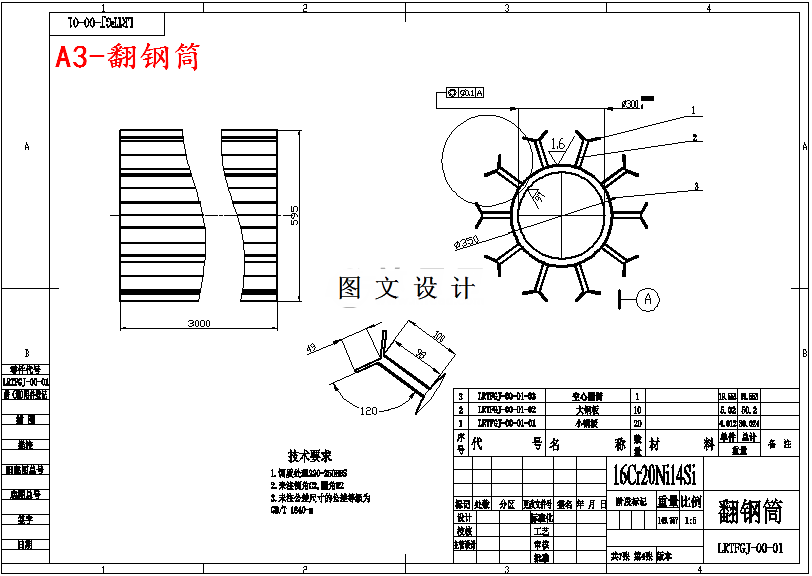

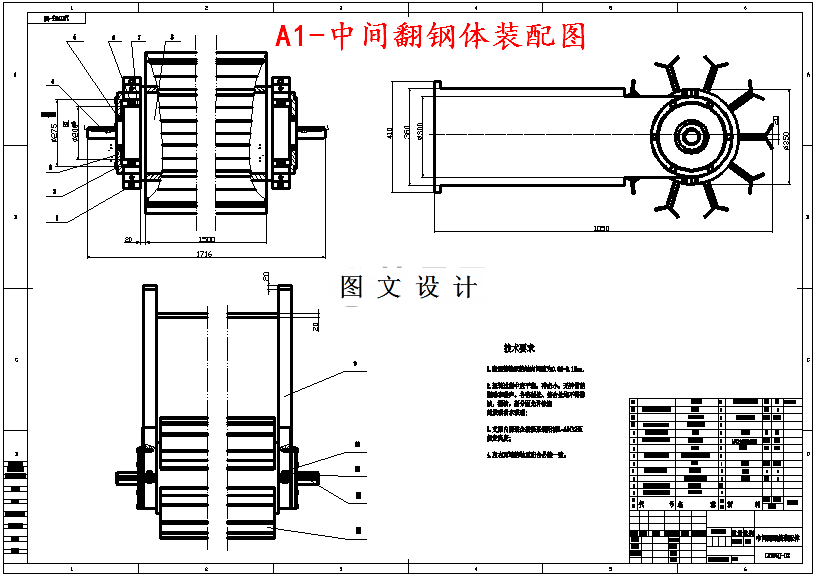

CAD版本图纸，共7张

摘要

随着螺纹钢在用作建筑、公路和桥梁加强材料的需求量增大，根据生产企业现状，螺纹钢生产线轧制限速目前为2m/s左右，为提高产量，需要对生产线进行全面改造，急需提高生产线轧制速度至6m/s，同时带来的热处理功率不够、翻钢速度太低问题也亟待解决。针对以上问题，该设计为一种新式的钢筋收集翻钢机，用于实现螺纹钢的翻转和收集。主要进行对翻钢机结构力的分析计算和电动机的选配，运用软件进行翻钢机结构的建模来设计该翻钢机构。该翻钢机的主要特征为：钢筒前端面设有一段安放过渡滑料槽的空心圆筒，空心圆筒后段的钢筒上周向均布若干个叶片，叶片顶部两侧设有与叶片成不同角度的横向叶片一和横向叶片二，两横向叶片与叶片与叶片两侧构成不同角度的V型槽，朝顺时针方向侧开口的V型槽为锐角，朝逆时针方向侧开口的V型槽为钝角。最后，经过翻钢机的仿真模拟，该翻钢机能够正常的进行运转，且符合设计要求。该翻钢机能够防止钢筋弯曲变形，实现高速翻钢，大大的提高效率。
