M5100-多种工作方式物料输送系统送料小车设计 下载积分：50　资料编号： M5100

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

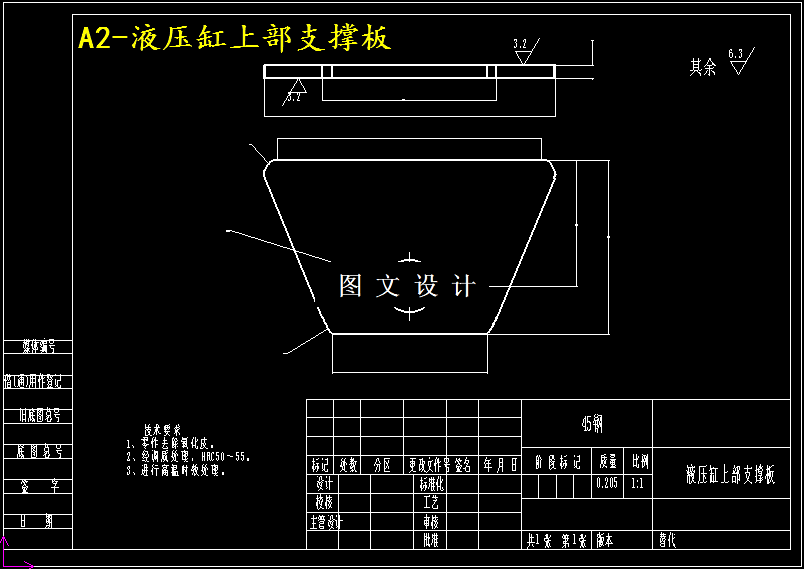

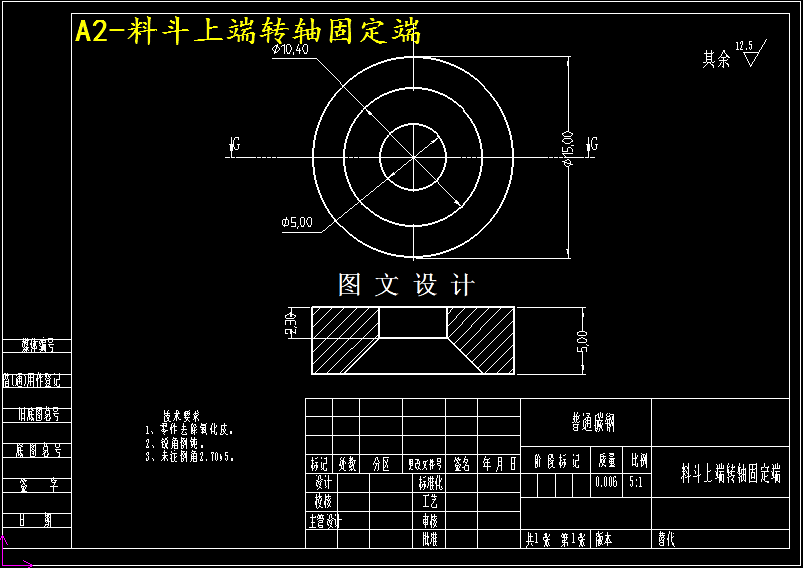

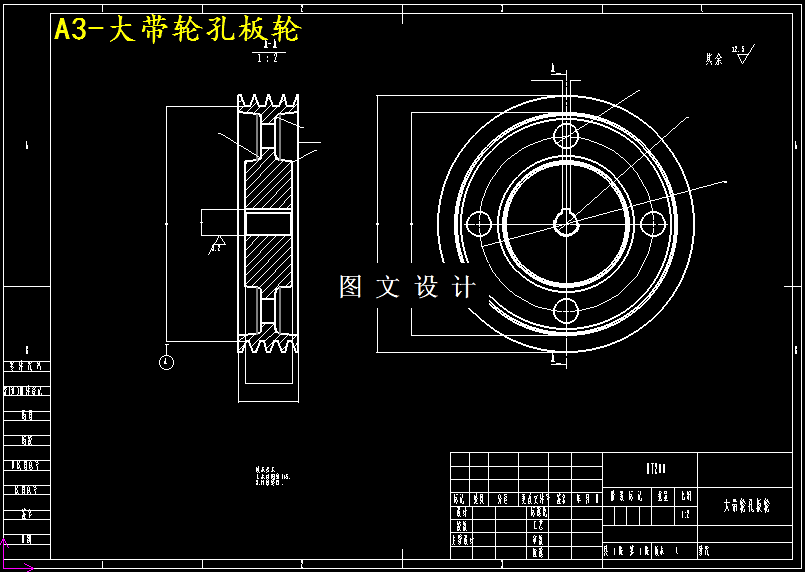

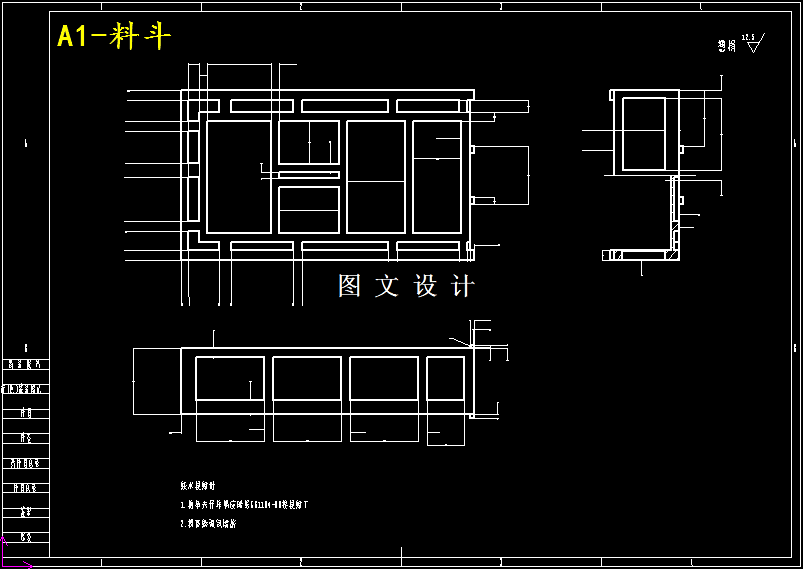

CAD版本图纸，共19张

摘要

当社会工业化程度越来越高，物料以人力为主的送料方式已不满足工厂急速发展的现况，实现物料自动化并且具有一定的载重，抗环境因素干扰等物料输送小车日益重要。应用PLC控制技术实现自动化，极大地提高了生产效率，工作可靠。 此设计通过查阅国内外资料，设计了由异步电机提供动力后轮驱动的送料小车，传动机构有皮带，减速器，直齿圆柱齿轮传动，提供送料小车的牵引力。采用支柱支撑料斗，液压缸推动料斗翻转卸料，料斗后挡板可一定程度活动，更方便卸料。根据小车的设计要求合理设计小车结构，小车速度选择异步电机，载荷分布及实际加工要求设计前轮轴及后轮轴并选用合适的滚动轴承。根据控制要求设计PLC控制系统，实现送料小车手动，单周期，连续工作，单步工作四种工作方式。 此设计具有多种工作方式，并且实现送料方式自动化，载荷大，工作平稳可靠，结构紧凑，极大提高工作效率。
