M5462-气动四自度机械手结构设计 下载积分：50　资料编号： M5462

作品包括:

Word版设计说明书1份

任务书一份

CAD版本图纸，共3张

摘要

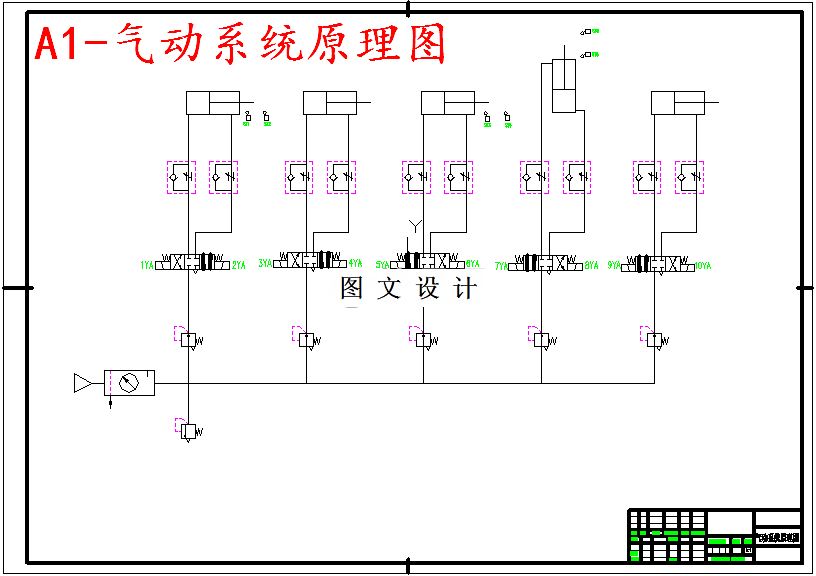

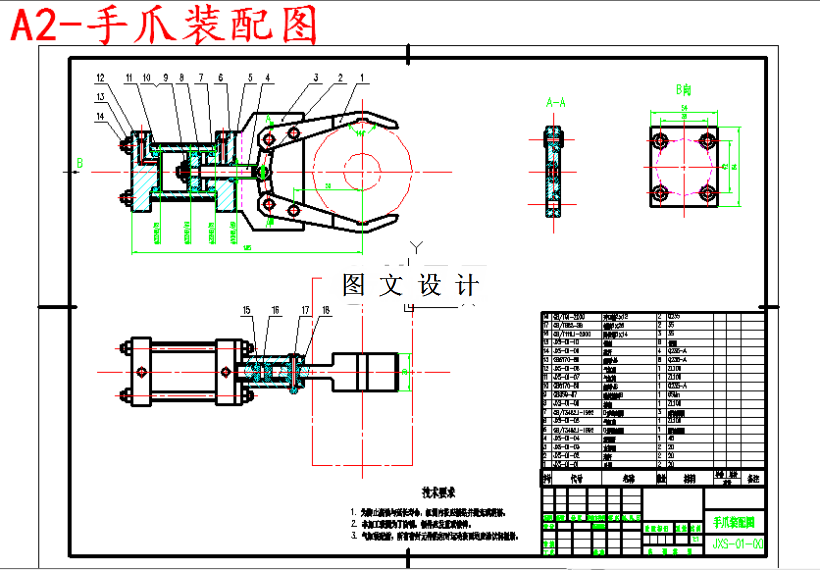

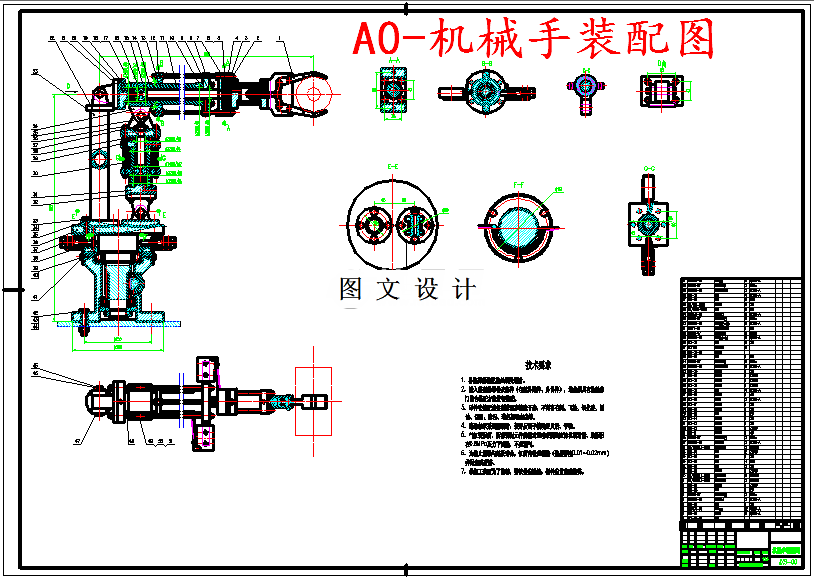

本机构是针对数控车床设计的一种套类零件自动上下料机构，能够实现坯料的抓取、自动定位、夹紧以及工件的放回。该机构主要由气动夹紧夹具、拾取坯料和工件的机械手及动力系统组成。零件的自动定位、夹紧由弹簧涨胎心轴实现，涨胎心轴是以工件的内孔表明定位，由气缸驱动弹性筒向外扩张，实现工件的定位和夹紧。坯料、工件的拾取、放回是由单臂形式的机械手通过伸缩、旋转以及俯仰等运动实现的，这些运动均由气缸驱动获得。本设计中，为实现工件的自动上下料，单臂机械手的运动与涨胎心轴的张合需要进行紧密配合。考虑到所夹持工件的实际尺寸、质量等因素，本机构采用气动、电气控制实现了坯料和工件的拾取、安装、回放过程的自动完成。
