M5472-新型地球化学录井仪的设计 下载积分：50　资料编号： M5472

作品包括:

Word版设计说明书1份

CAD版本图纸，共6张

摘要

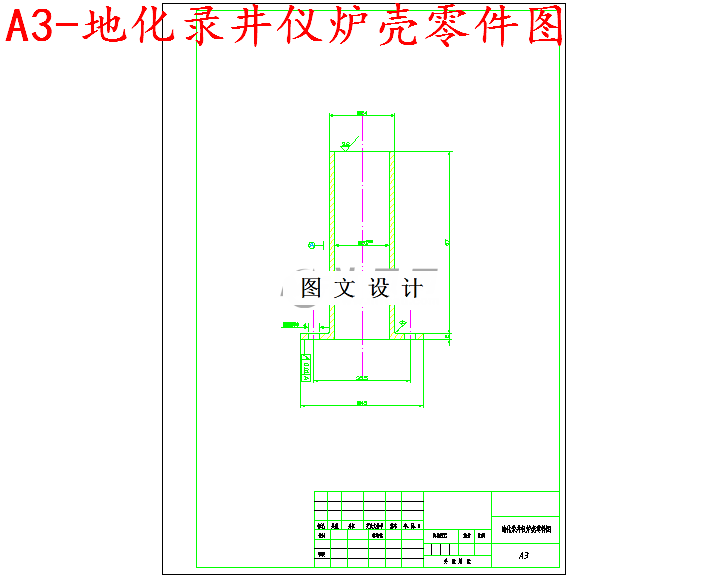

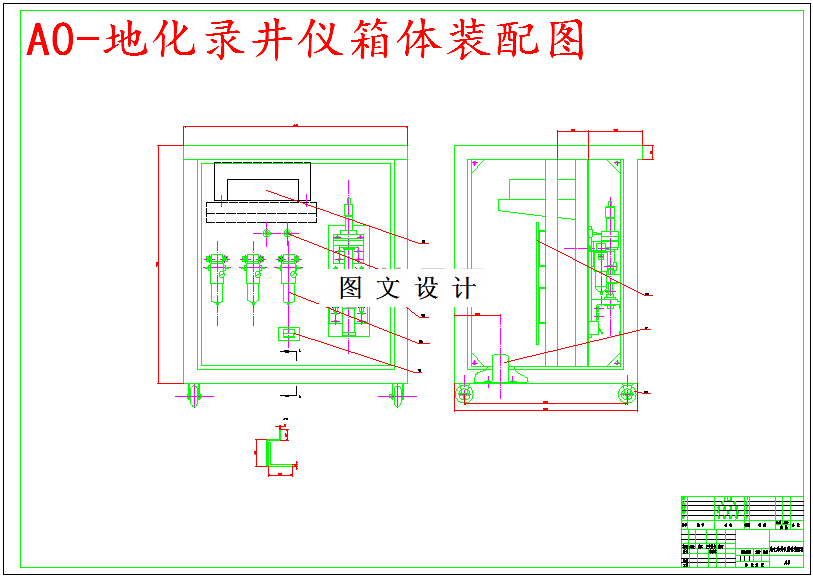

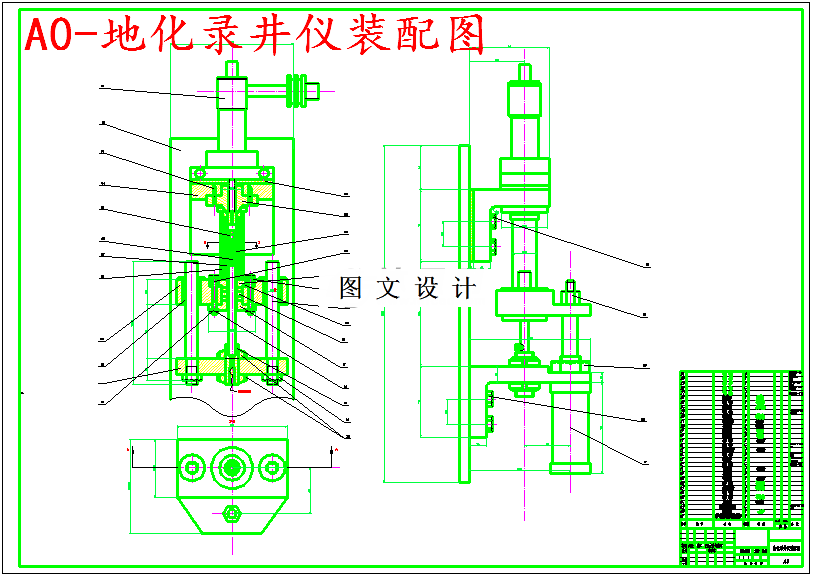

在这个设计中，主要是设计热解炉的结构，在这个设计中采用了电热丝缠绕在热解炉壳内来加热坩埚的方法进行样本的热解。因此炉子的制造程序将变得复杂而加工工艺变得有些难度。但是同时也将提高录井仪的工作效率。在分析岩样的时候，热解炉需要频繁地被加热，而且热解炉将有H2的吹洗，这样以来将会加速热解炉的老化。为了减缓炉体的老化，炉体选择用不锈钢作为制造材料。热解炉的上升下降的动作以及对热解炉的密封都是由气缸推动来完成，气缸采用空气作为动力气体，而空气是由空气压缩机供给。录井仪的箱体设计主要采用框架式的结构，便于制造，而且便于各部件的安放和固定，箱壁采用模块结构，方便了仪器的安装与维修。
