M5473-大型节筒坡口加工机床卡具装置设计 下载积分：50　资料编号： M5473

作品包括:

Word版设计说明书1份

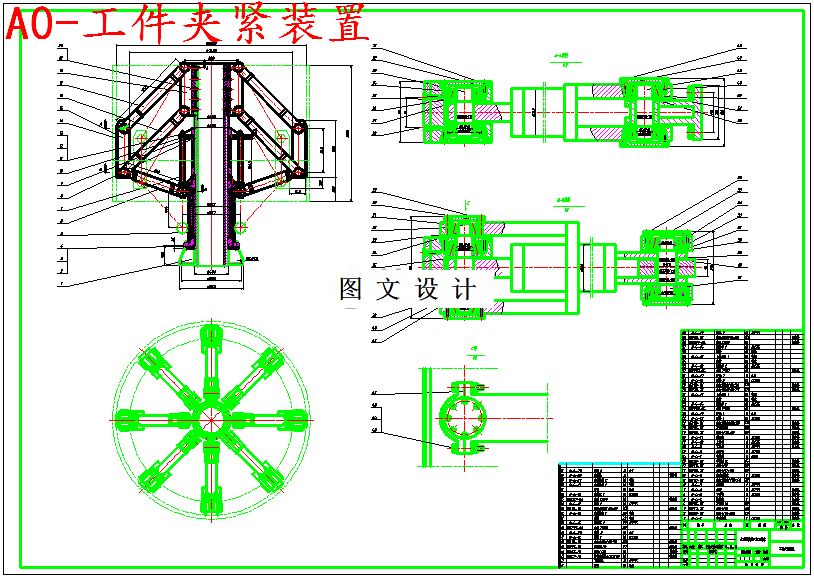

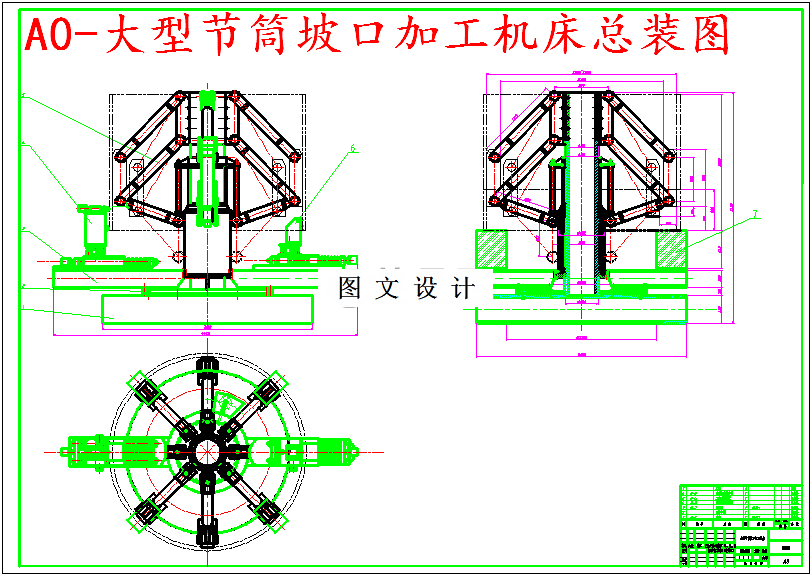

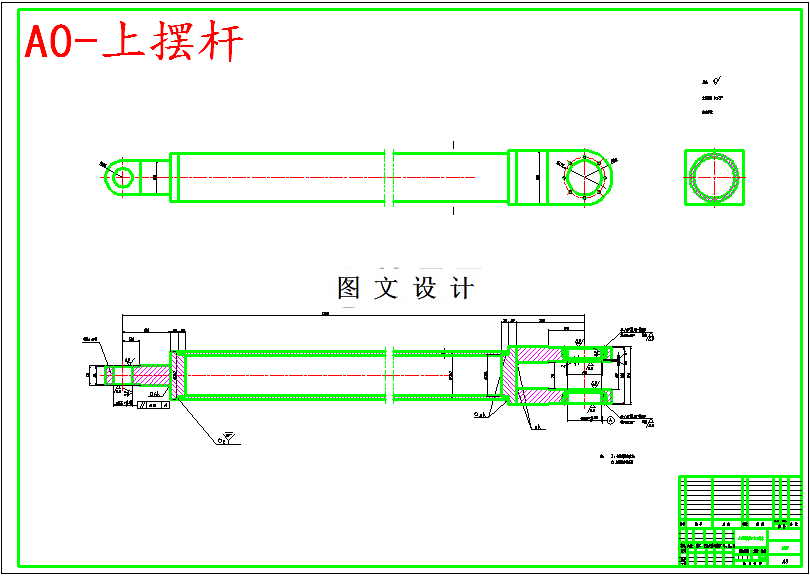

CAD版本图纸，共3张

摘要

对于大型薄壁节筒的加工为了解决以上的难题，本次设计提出了如何解决问题，如何提高加工质量等。介绍了坡口加工设备的工作原理，给出了机械结构设计方案。本次设计采用的是内涨式液压夹紧方案。来保证已成型的筒体在加工过程中不易在力的作用下变形，能够很好地保证加工精度，符合下一步的加工要求。在卡紧的设计中，才用了摩擦力卡紧的方式，很好的将工件卡紧。其定位系统简单实用，也很好的节约了加工机床的经费。装卡工件是通过天车实现的，又由于是立式机床，加工后的工件或未加工的工件可由天车安放到不妨碍工作的地点。有效的利用了工厂的空间。是加工的占地面积减少。
