M5594-非织造用针刺机主针刺部分结构设计 下载积分：50　资料编号： M5594

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共7张

摘要

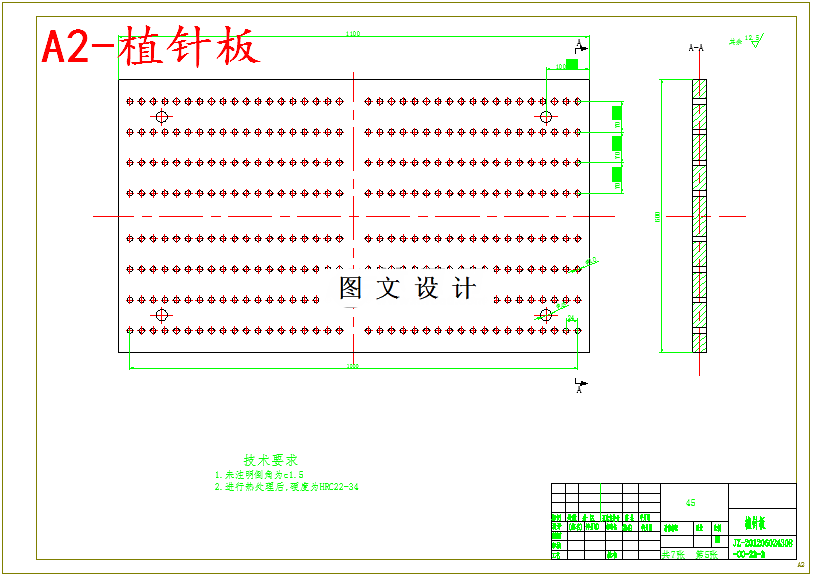

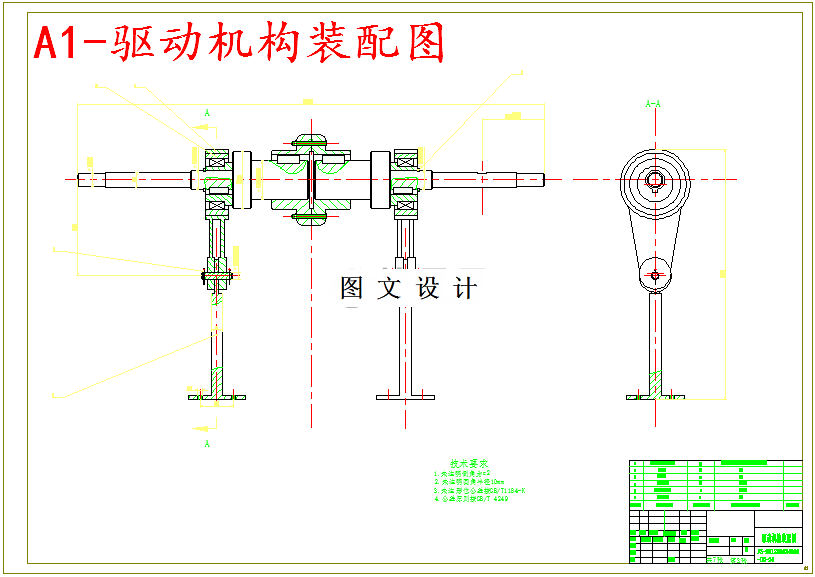

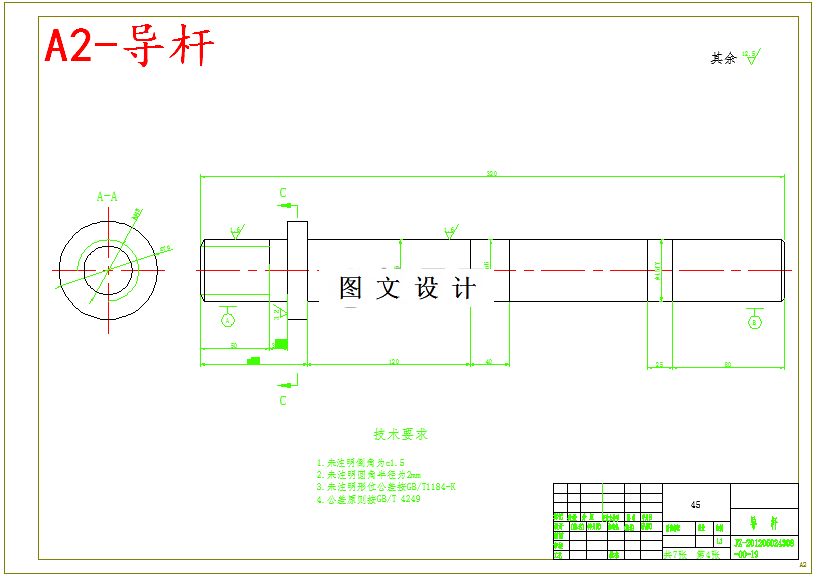

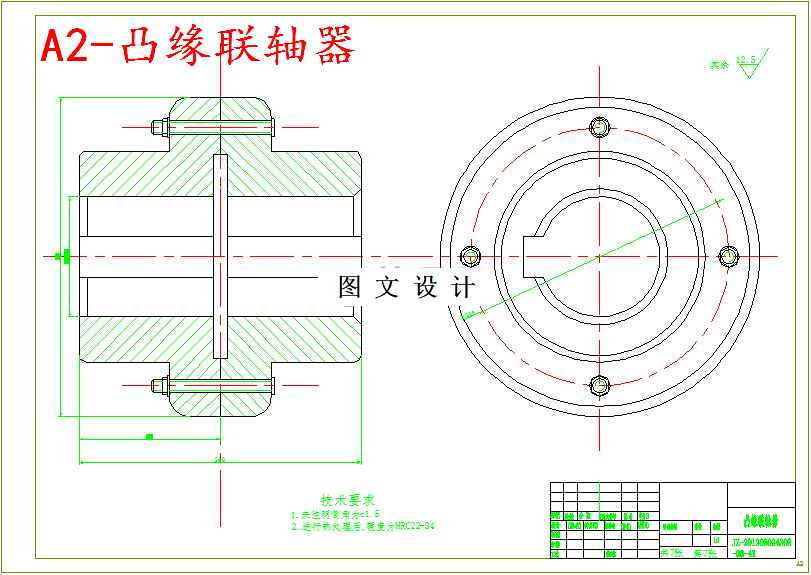

本次设计主要是非织造用针刺机主针刺部分的结构设计。在实地参观的基础上对针刺机实体进行的仿形设计。在本次中设计的是200刺/min的教学用针刺机。针刺机主针刺部分由箱体、针刺机构、驱动机构，支撑机构四大部分组成，驱动机构中采用偏心轴承代替偏心轮或偏心轴实现园偏心。针刺机构和驱动机构一起构成了曲柄滑块机构来实现针刺运动。在本次设计中完成针刺机整机A0图纸1张，针板连接机构装配图和驱动机构装配图A1图纸2张，A2零件图4张。
