M5658-200千瓦温度自动控制粗镁精炼井式电炉炉体设计 下载积分：50　资料编号： M5658

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

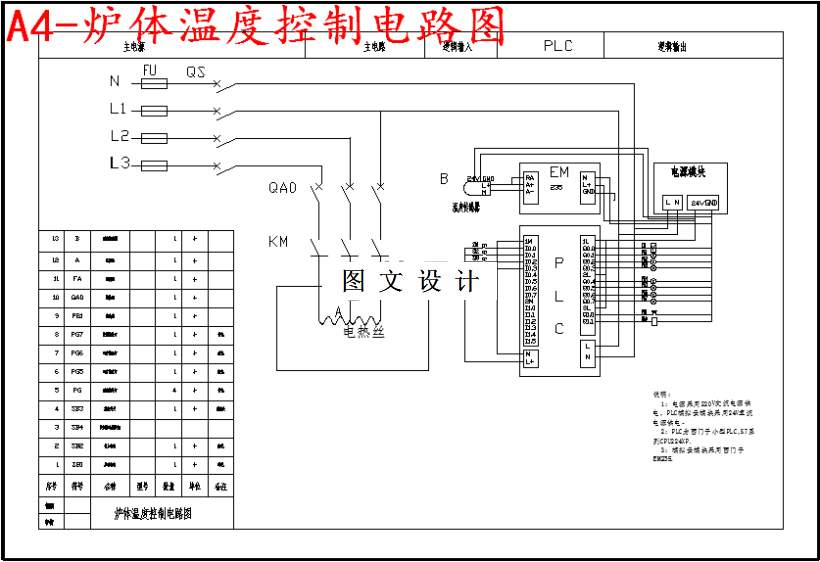

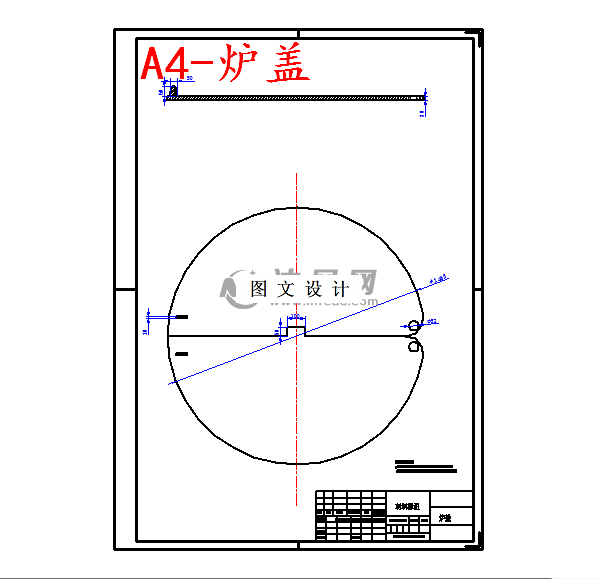

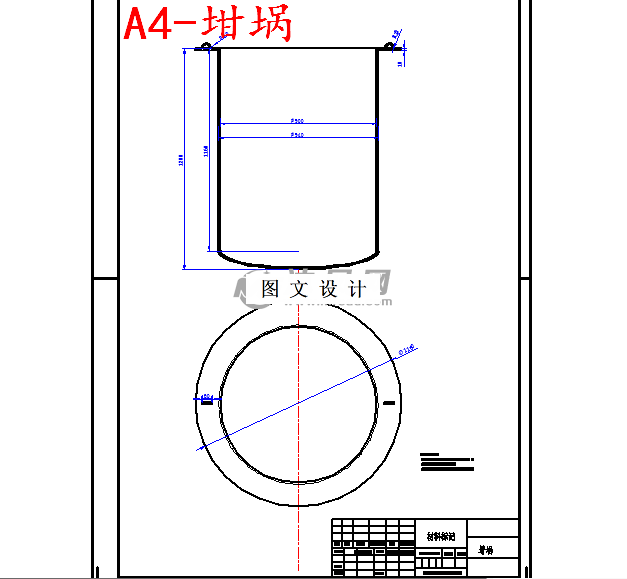

CAD版本图纸，共4张

PLC梯形图程序一份

摘要

本文介绍基于PLC的温度控制系统及井式电阻炉的设计，包括井式炉炉体A/D转换、标度变换、温度检测环节、积分分离PID算法以及过零数字触发电路的设计。主要内容：井式炉炉体的设计，实际温度经温度传感器检测，得到模拟电压值，模拟量再经A/D转换和标度变换后得到实际炉温。数字控制器根据恒温给定值与实际温度的偏差e（k）按积分分离PID控制算法，得到输出控制量u（k），控制可控硅导通时间，调节炉温的变化使之与给定恒温值一致。达到恒温控制目的。本系统对温度检测和调节环节做了进一步的优化设计，使该系统更实用、易行和可靠，同时也提高了产品质量和减轻人工劳力负担。它在实际应用中具有一定参考价值。
