M5672-φ400mm法兰盘专用数控车床机械结构设计 下载积分：50　资料编号： M5672

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

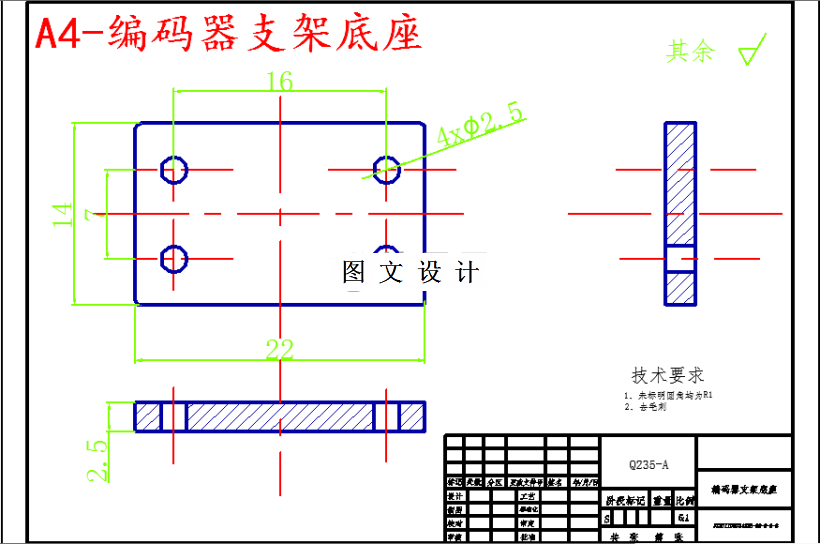

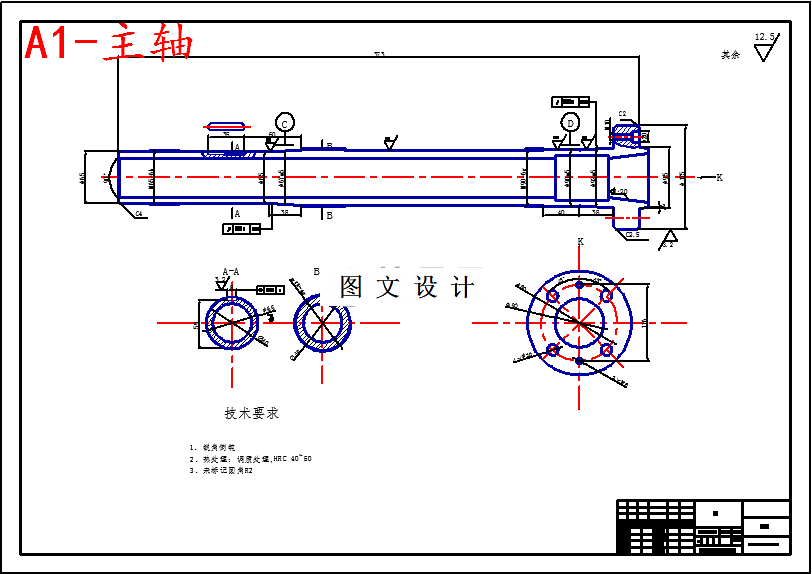

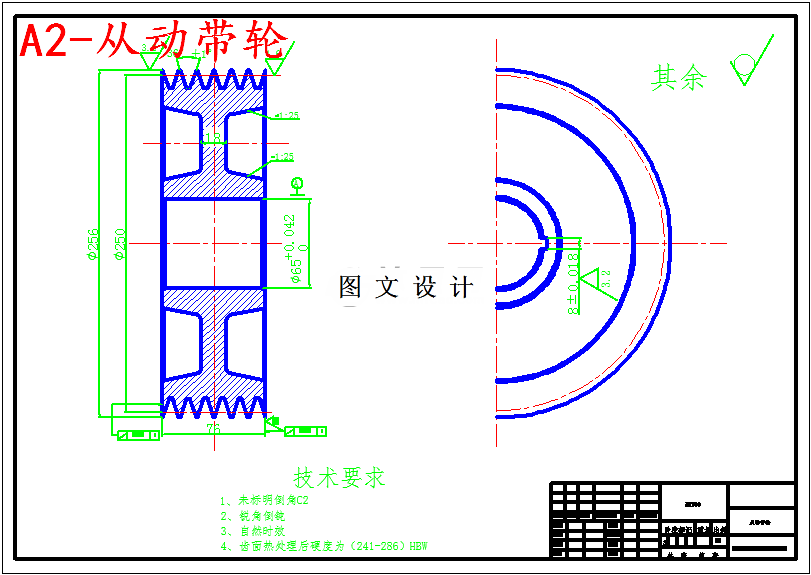

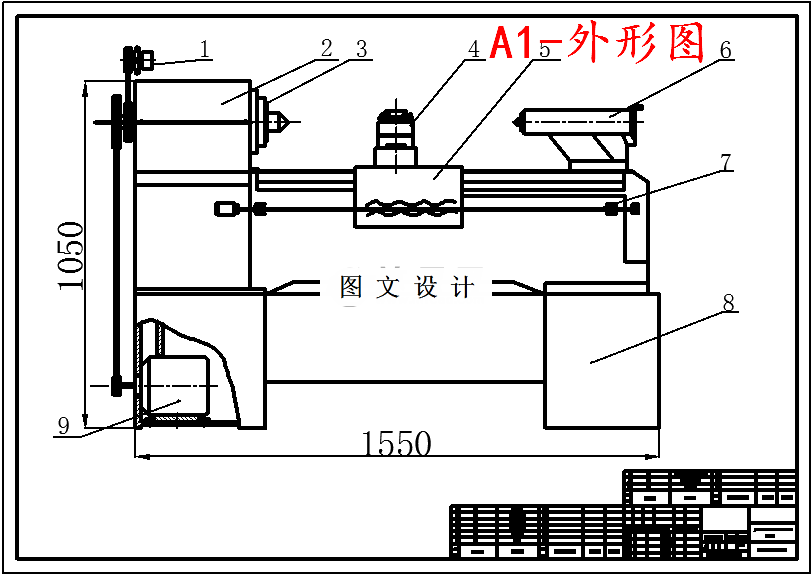

CAD版本图纸，共9张

摘要

400法兰盘专用数控车床的设计主要是由传动系统、进给系统和控制系统三部分组成。本次设计不仅对各个部分进行了详细的分析，还对其机构进行了设计。从最初的几个方案选出一个合理的方案。根据给定的参数来进行设计计算，计算出其传动系统参数。控制系统是数控车床的一个重要组成部分。控制系统是由键盘、显示、脉冲发生器和电机驱动部分组成。由它来实现步进电机的驱动从而带动滚珠丝杠正常运动，它也控制脉冲发生器来计算主轴的转速。此数控车床的最大转速3000RPM，主电机功率4kW。由于只用于精加工的半精加工，故所用电机功率不是很大。主轴箱的设计，主要包括三方面的设计，即：根据设计题目所给定的机床用途、规格、主轴极限转速，确定其他有关运动参数，通过分析比较，选择传动方案，确定带轮直径。其次，根据机床类型和电动机功率，确定主轴及各传动件的计算转速，初定传动轴直径，确定传动带型号及根数；装配草图完成后要验算传动件（传动轴、主轴、齿轮、滚动轴承）的刚度、强度或寿命。最后，完成运动设计和动力设计后，要将主传动方案“结构化”，设计主轴箱装配图及零件图，侧重进行传动轴组件、主轴组件、箱体、润滑与密封、传动轴零件的设计。
