M5684-EWVCM-600型真空注型机控制系统的设计 下载积分：50　资料编号： M5684

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

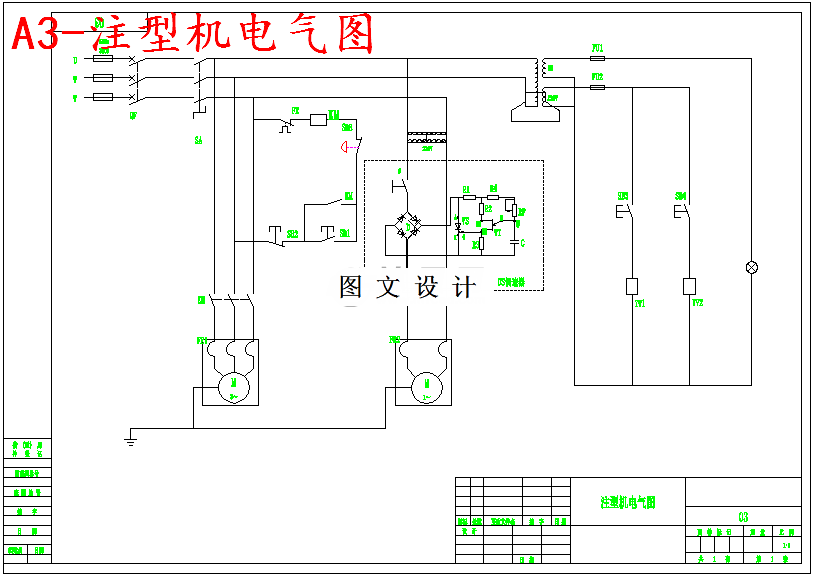

CAD版本图纸，共3张

摘要

根据真空注型原理设计EWVCM-600型真空注型机的控制系统，EWVCM-600型真空注型机的控制系统主要由机械部分和电路部分组成。机械部分主要通过转动手轮使杯架通过旋转从而完成倒料、搅拌、浇注这些环节容器中材料的倾倒采用结构简单，安装方便的传动链传动。由于所设计的系统加工流程相对比较固定, 且所控制动作比较简单, 因而控制系统采用简单、稳定性好的继电器控制真空泵的启停和放气设备的启停，搅拌器采用交流变速马达驱动，并且通过操作面板上的调速器来控制搅拌速度。通过对EWVCM-600型真空注型机工作原理和工作过程的分析，进行了多次实验，设计了其系统的机械结构图和电路图并打印，并且达到了预期的目地。
