M5685-熔融沉积快速原型机的设计 下载积分：50　资料编号： M5685

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

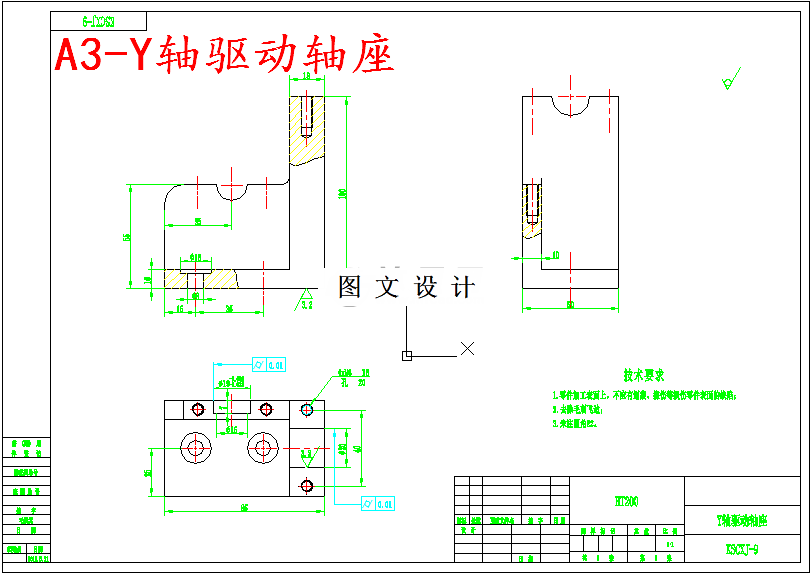

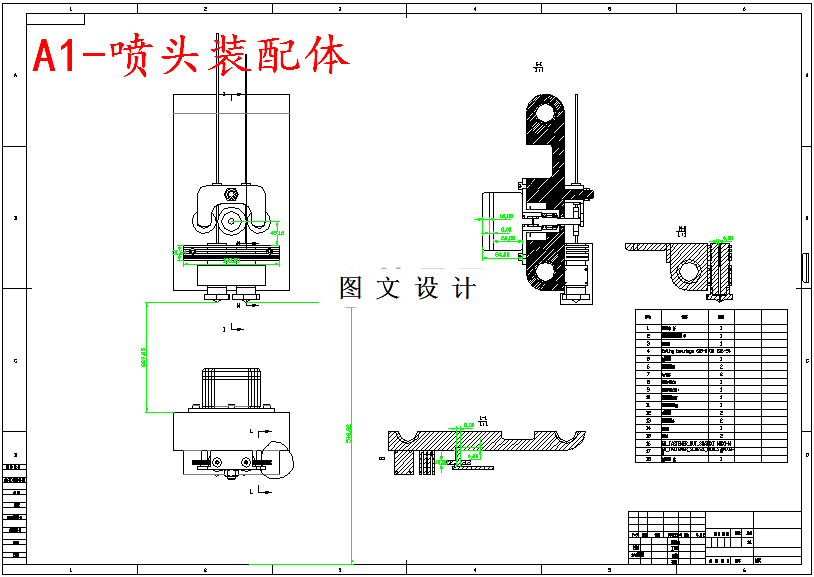

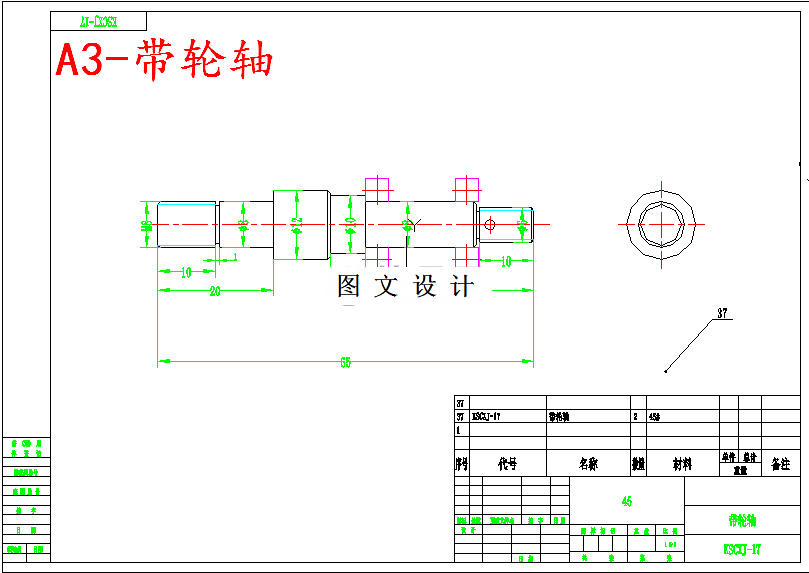

CAD版本图纸，共6张

摘要

快速成型技术无需复杂的加工工艺，通过熔融堆积原理，可以快速实现零件的成型，对制造业的发展具有深远影响。快速成型的方式主要有光固化立体造型（SLA）、熔融沉积造型（FDM）、选择性激光烧结（SLS）和叠层实体造型（LOM）；快速成型技术非常适合复杂形状、精密零件的加工，在模具制造业和新产品试制等领域具有广泛的应用。熔融沉积成型（FDM）技术是快速成型技术的重要分支，它对工作环境要求不高，并且噪声小，体积小，非常适合于家庭、办公等场合，有很大的发展前景。该设计阐述了一种工业级别的熔融沉积快速原型机，选用直径1.75mm的成型丝作为耗材，设计加工精度为0.2mm。其主要结构有喷头、X-Y水平坐标轴联动机构和Z轴工作平台；喷头可以在X轴上滑动，X轴通过X轴导轨支架可以在Y轴导轨上滑动，这就实现了水平面内X-Y轴的联动；同时工作平台选用了传动精度高的滚珠珠丝杠驱动，可以在Z轴导轨上实现精密移动；控制部分选用MCS8031单片机，实现对步进电机的驱动和控制。通过设计、计算和选型，以及后期的改进，实现了基本结构和控制系统的设计，完成了精度要求，达到了预期的目标。
