M5771-下支座前悬置落料冲孔复合模设计 下载积分：50　资料编号： M5771

作品包括:

Word版设计说明书1份

冲压工艺卡一份

任务书一份

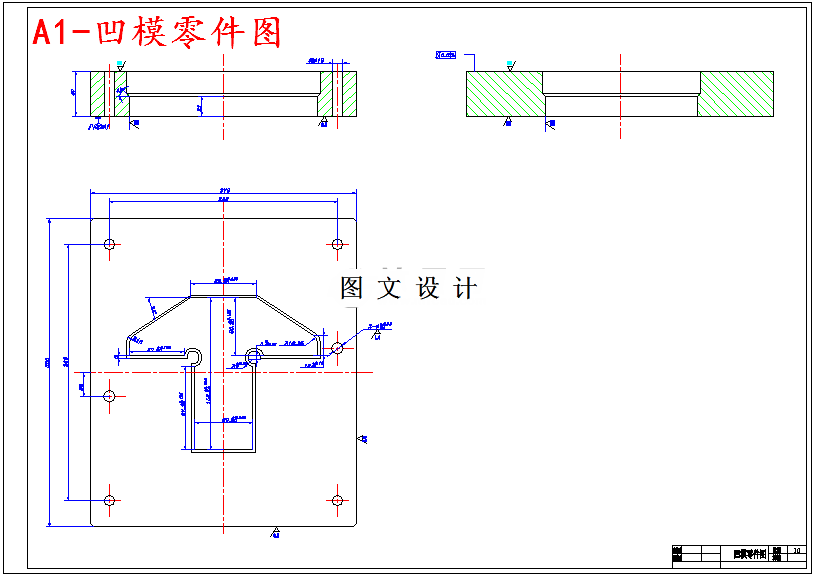

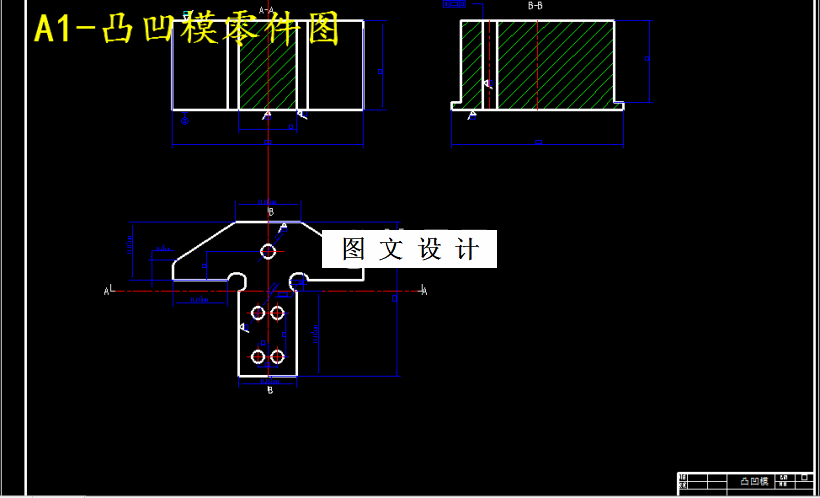

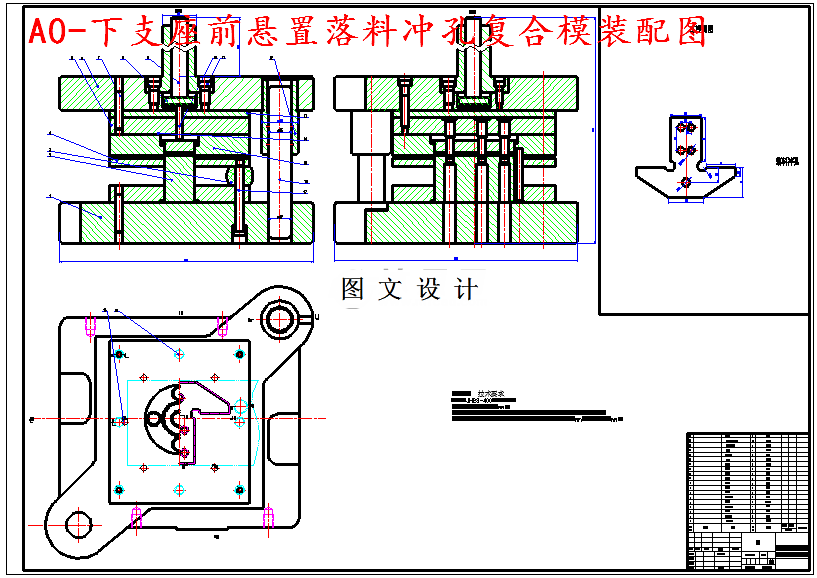

CAD版本图纸，共4张

摘要

下支座前悬置落料冲孔复合模设计（交叉直排排样）零件外形为对称件，中间的异形孔虽然左右不对称，但孔的尺寸很小，左右两边圆弧各自的压力中心距零件中心线的距离差距很小，所以该零件的压力中心可近似认为就是零件外形中心线的交点。技术要求 1.选用JH23-400型压力机； 2.最大模合行程为550mm； 3.安装面应光滑平整，不应有突出的螺钉头，销钉，毛刺和击伤等痕迹； 4.模具安装平面与分型面之间的不平行度误差，在厚度200mm内不大于0.10mm；
