M5808-支架落料单工序模设计 下载积分：50　资料编号： M5808

作品包括:

Word版设计说明书1份

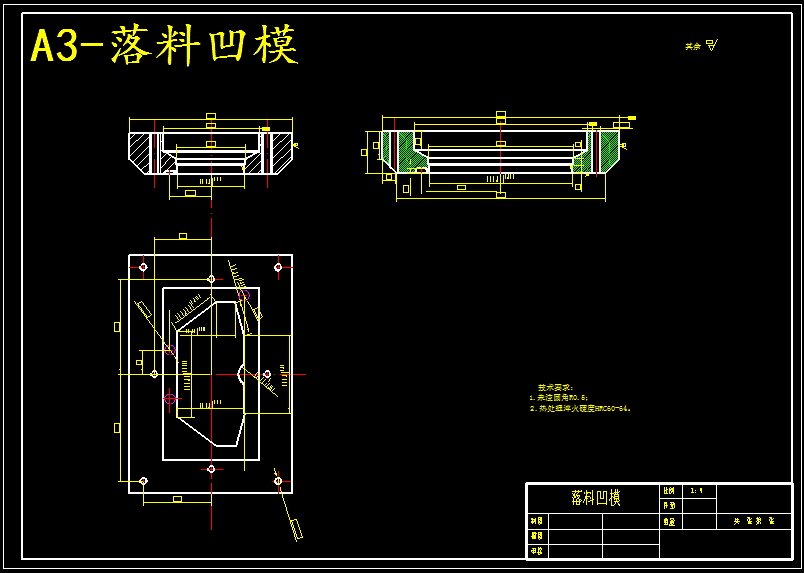

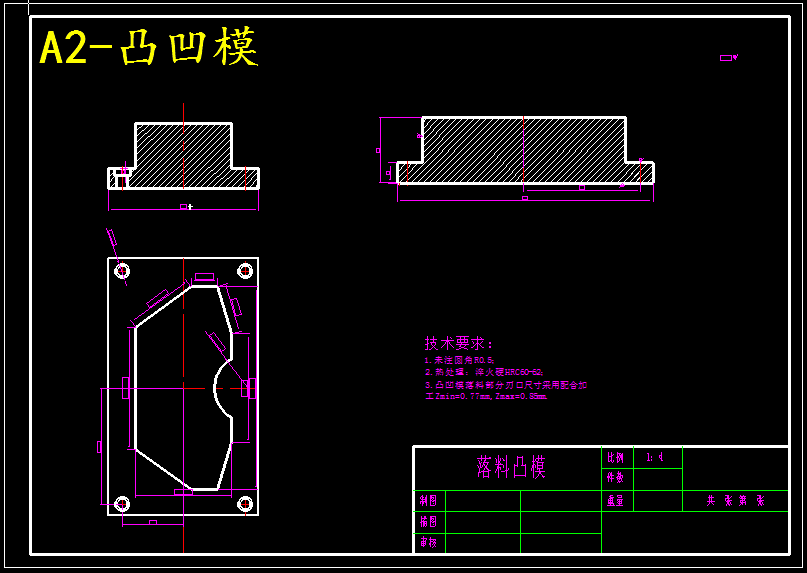

CAD版本图纸，共4张

摘要

冲压件的外轮廓的形状不规则，是较复杂的外部轮廓，内部多圆孔，所以该件的冲压模具的落料模，冲孔模稍复杂.。另外，冲裁件的尺寸较大，内部多孔，壁厚较厚，所以选择尺寸较大且不带模柄的模具。冲裁尺寸精度主要与模具的制造精度、材料的力学性能、制件的相对厚度和冲裁件的尺寸和形状有关。一般冲裁件的尺寸精度可达IT10~IT12级，高精度可达IT8~IT10级。但因为冲裁件的尺寸精度受模具制造精度的影响，所以冲裁件的公差等级不能太高，一般来说不高于IT11级，本次冲压工件的尺寸精度要求为IT12级，且部分尺寸公差已经给出。
