M5809-支架落料冲孔复合模模具设计 下载积分：50　资料编号： M5809

作品包括:

Word版设计说明书1份

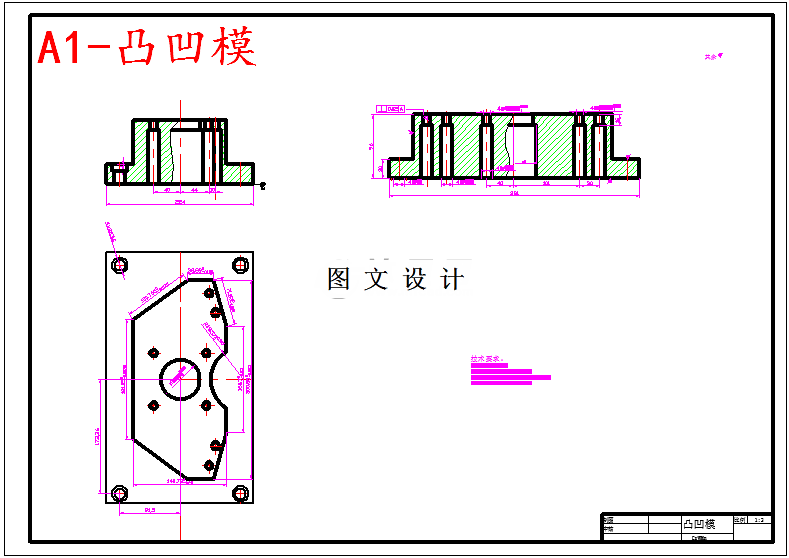

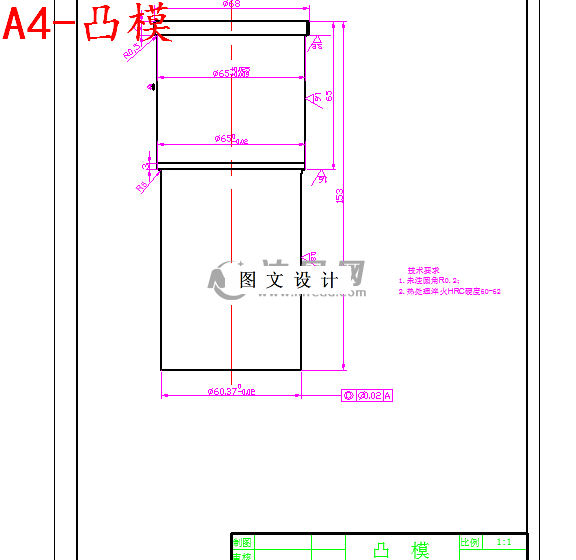

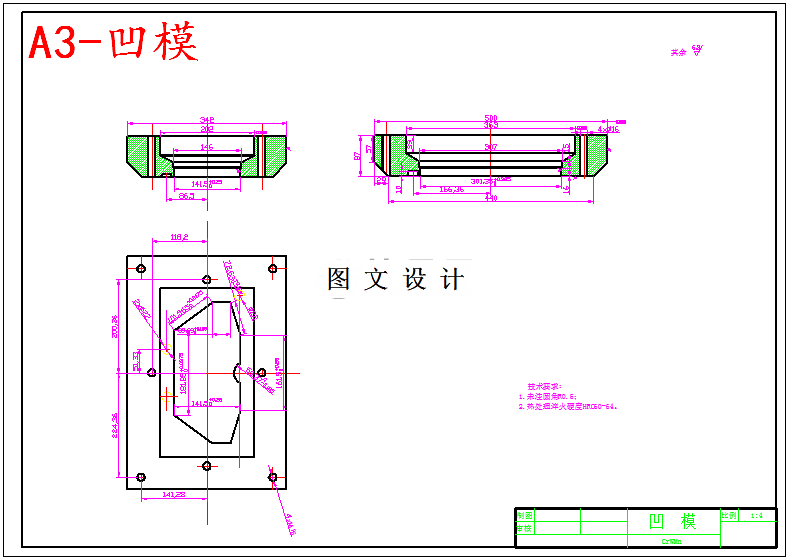

CAD版本图纸，共5张

摘要

根据方案分析比较的情况，本设计选用落料-冲孔复合模。复合模分有顺装和倒装两种形式，其中顺装模是将凸凹模装在上模部分，卸料板装在下模。倒装模是将凸凹模装在下模部分，卸料板装在下模，这种结构不必特别清除废料，操作方便。所以选用倒装式复合模。模架选用后侧导柱模架，导柱安装在后侧，可以从左、右、前三个方向送料，操作比较方便。由于本冲压件是大批量的、料窄且尺寸大，采用手动操作方式，从右侧送料。本套模具采用倒装式复合模结构，冲孔废料可以直接从模具写的废料口掉出。卸料板在下模上，选择应用广泛的橡胶作为弹性元件。推件杆上装有弹簧，模具闭合时，弹簧被压缩，然后弹簧反弹可将件推出。
