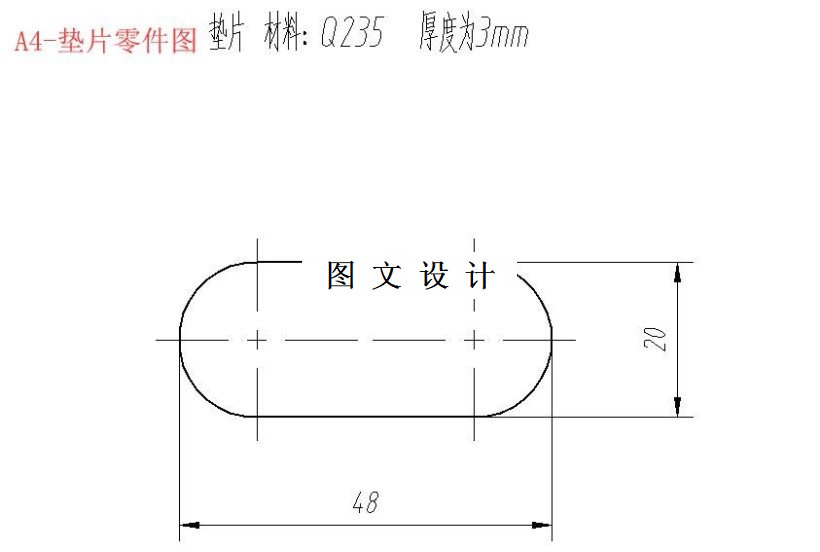

M5979-垫片冲裁模具设计-长48 下载积分：50　资料编号： M5979

作品包括:

Word版设计说明书1份

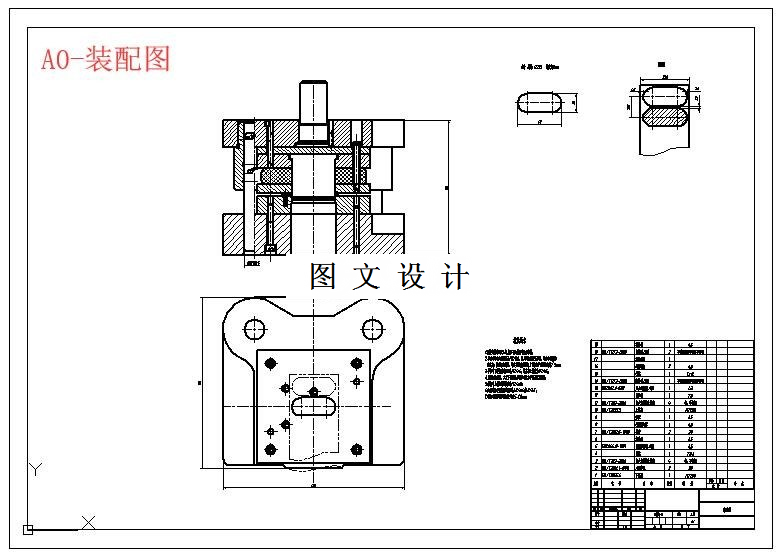

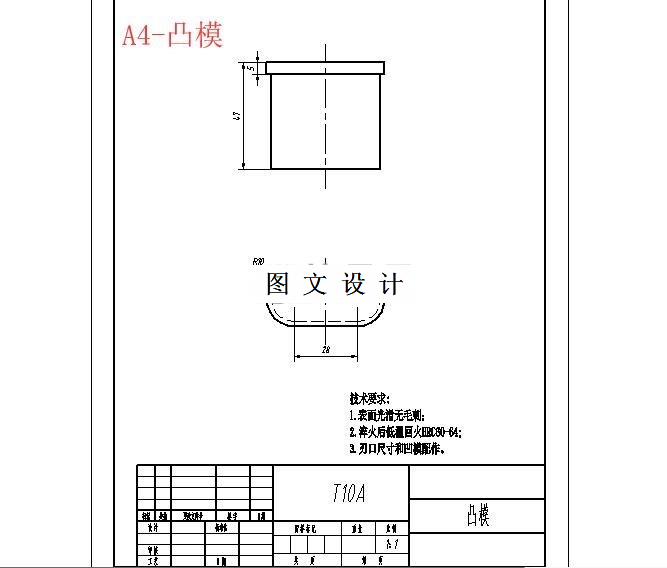

CAD版本图纸，共6张

摘要

在一般情况下，影响冲压件工艺性的因素有几何形状、尺寸、精度、表面粗糙度及毛刺。冲压件工艺性对冲压件质量、材料利用率、生产率、模具制造难易、模具寿命、操作方式及设备选用等都用很大的影响。良好的冲压件工艺性可显著降低冲压件的制造成本，节省材料，减少成形工序，提高产品寿命和产品质量。对课题应解决的主要问题，该零件形状简单、对称，是由圆弧和直线组成的。由表查出．冲裁件内外形所能达到的经济精度为IT9-IT10。分析该零件的尺寸精度，按表查得，从零件的形状、尺寸标注及生产批量等情况看，也均符合冲裁的工艺要求，并且只需一次落料即可，故采用单工序落料模进行加工。
