作品描述
作品包括:
Word版设计说明书1份

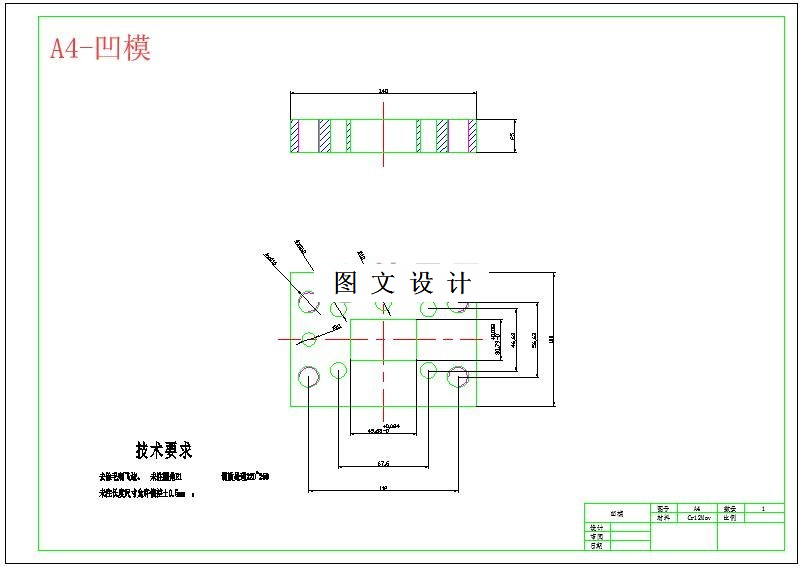

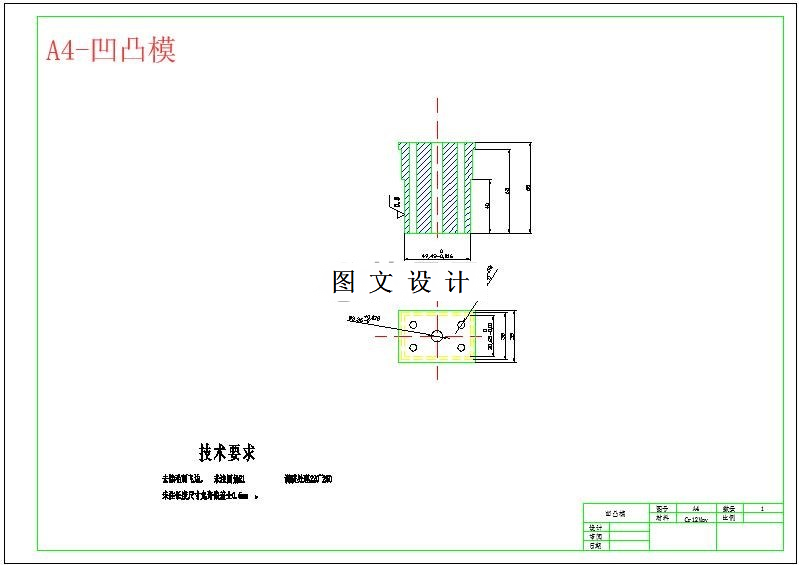

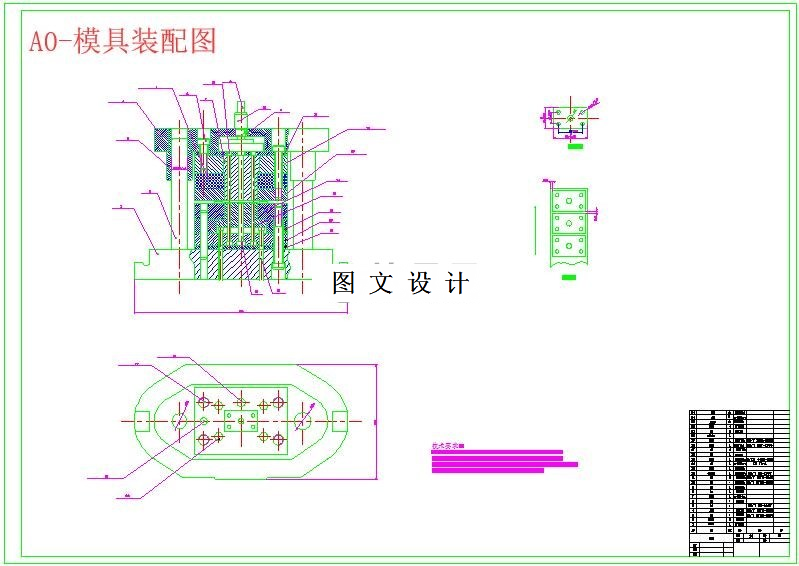

CAD版本图纸，共5张
摘要

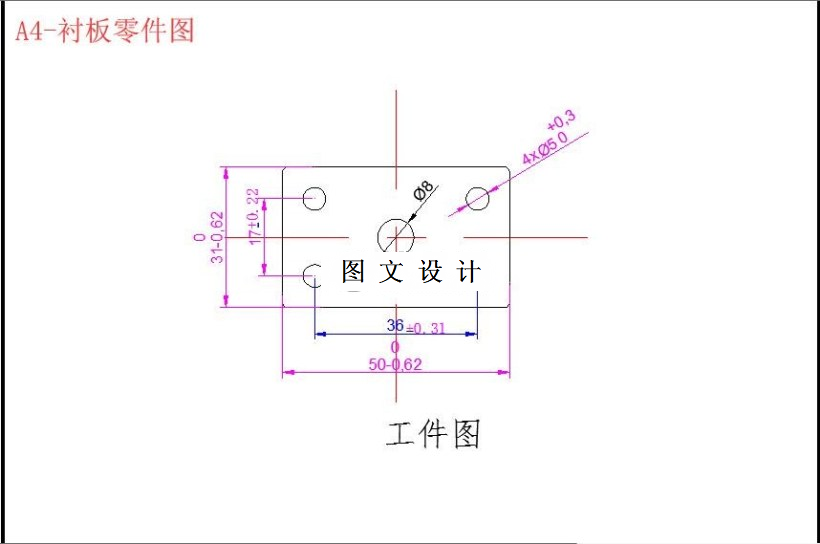

工件的结构简单，为一带圆角的长方形，长宽分别为50和31；零件呈轴对称分布，零件中心为一直径为8的圆孔，在零件的四角分布直径为5的圆孔；在长度方形上两圆孔的中心距为36，宽度方向上的中心距为17。冲裁件的外形应尽量避免有尖锐的角，在各直线连接处，应由适当的圆角。为提高模具寿命，所以将连接处用R为3mm的圆角过渡。
