B216-二齿差行星齿轮滚筒减速器设计[含SW三维图] 下载积分：150　资料编号： B216

作品包括:

说明书1份，共55页，约18000字左右

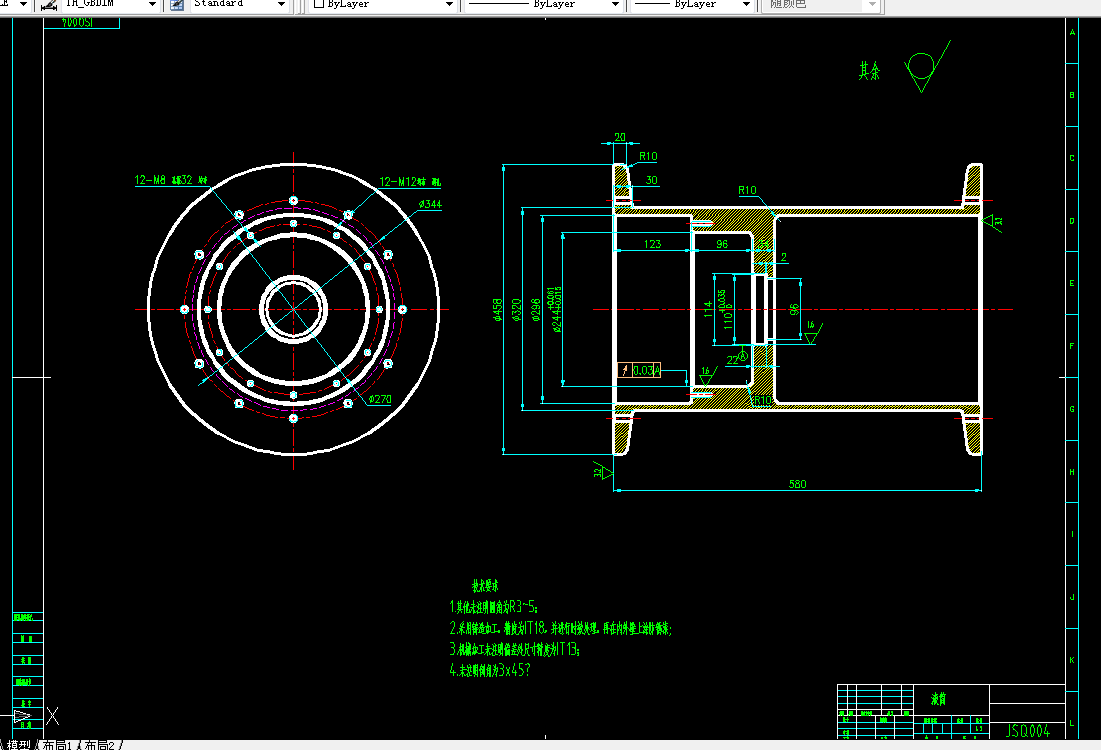

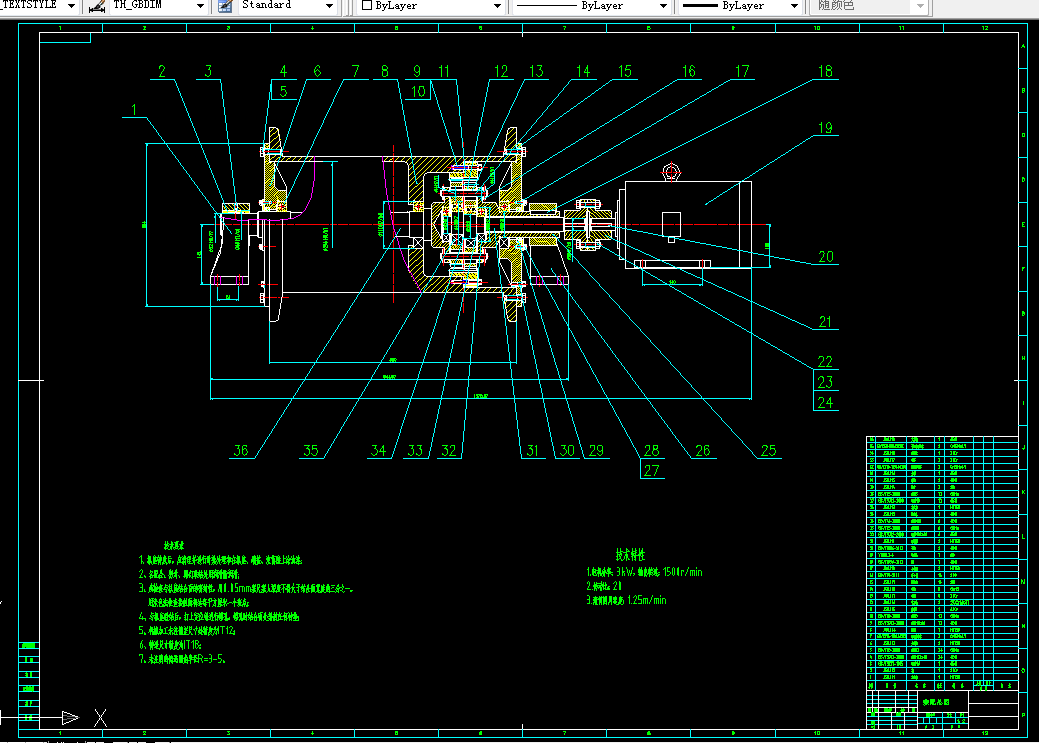

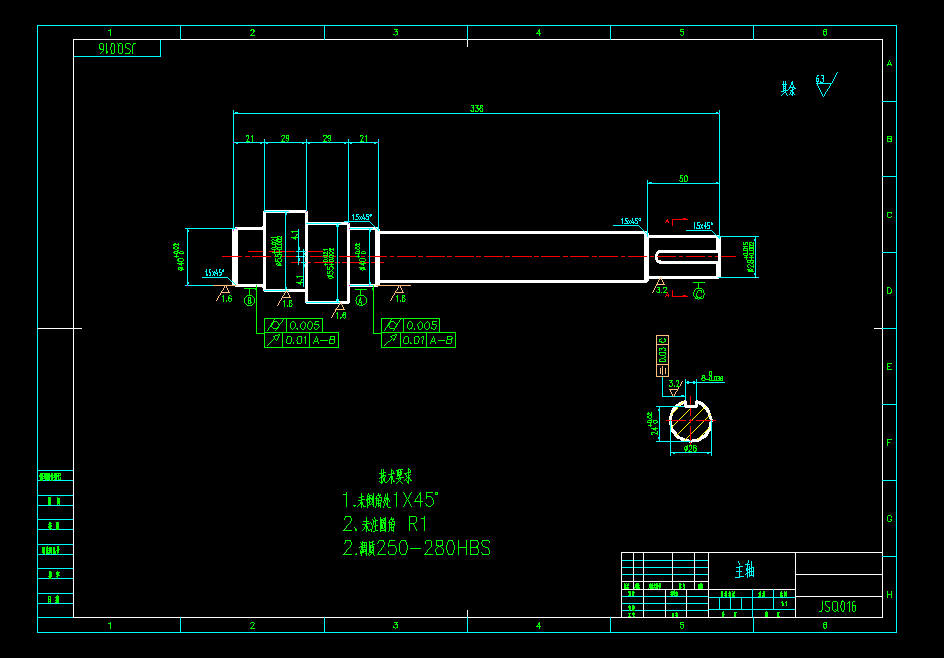

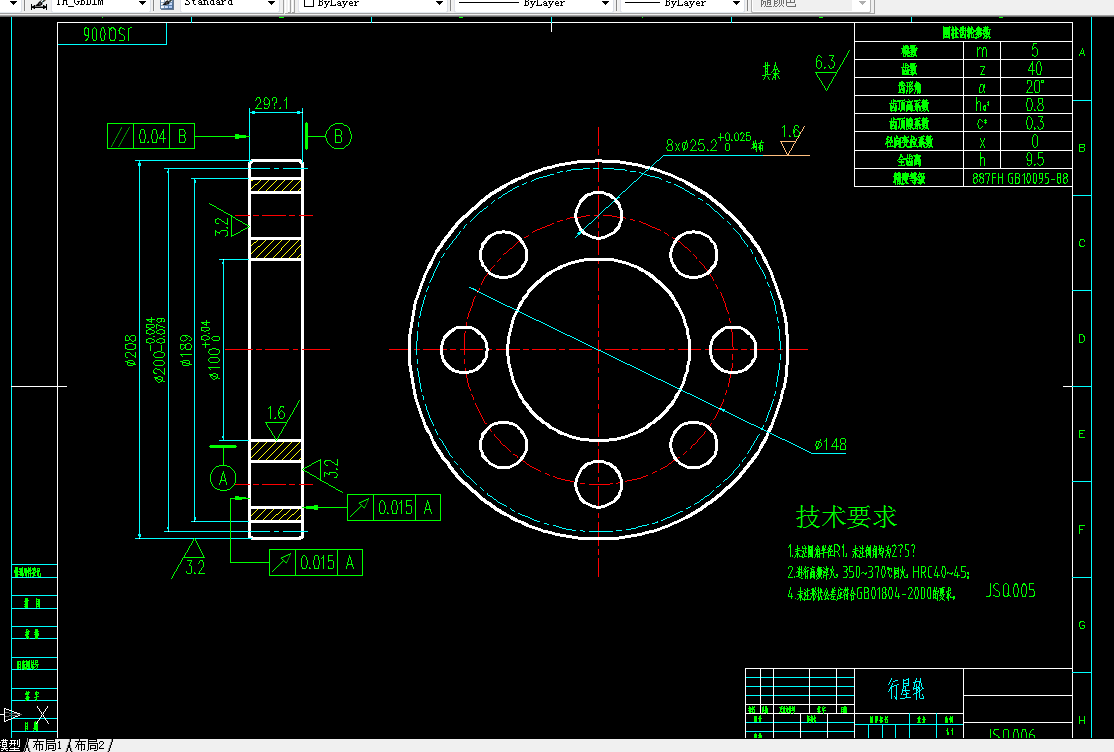

CAD版本本图纸，共7张

SW三维图一份

摘    要

二齿差行星减速器是属于渐开线少齿差传动减速器的一种。利用少齿差传动机构的优越性可改进和提高减速器、卷扬机等设备的传动结构技术性能，将少齿差行星齿轮传动应用于输送机减速器的动力传输系统，可以减小减速机构的尺寸，提高传动质量，它具有传动比大、承载能力强、寿命长等优点，其制造成本也较之其他形式减速器有所下降。在渐开线少齿差内啮合传动中,由于内齿轮和外齿轮的齿数差很少,在加工和装配时常常会产生各种干涉,以致造成产品报废。因此,为了保证内啮合传动的正常运转,设计时要满足一定的条件：保证不发生齿廓重迭干涉，齿轮啮合率不小于1。本文通过对电机选型、传动方案设计、具体结构设计以及主要零件的校核，系统的完成了整个减速机的设计工作。

关键词：二齿差   行星传动   减速器   变位
