B217-大型线材卷缠绕包装机设计 下载积分：200　资料编号： B217

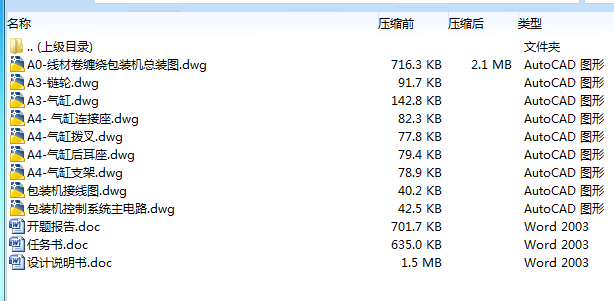

作品包括:

说明书1份，共33页，约14000字左右

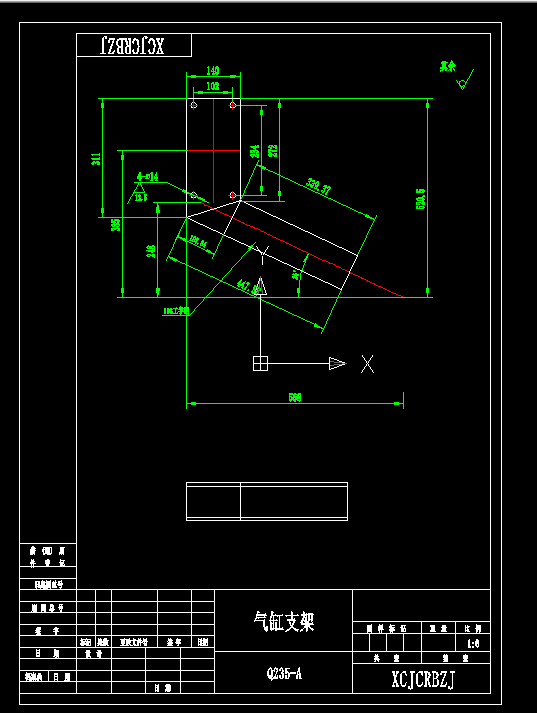

CAD版本本图纸，共9张

摘    要

包装机取代传统的手工包装，不仅能够保证包装质量，而且能够节省劳动力，降低劳动强度，同时使劳动条件和劳动环境得到很好的改善。包装机还具有生产效率高，制作简单，自动化程度高，占地少等优点。因此，包装机械已广泛用于食品、造纸、轻工、机电、家电、化工等各个领域。目前，包装机械的品种繁多，各有特色，并正在向提高技术参数、系列化、自动化方向发展，专用机种也越来越多。包装机械己成为国民经济各个部门广泛应用的一种通用机械。深筒缠绕包装机主要用于对大且长的环形产品进行缠绕包装，特别是可同时用多种薄膜材料对环形产品进行一次完成的复合缠绕包装。这种环形产品主要是高级线材卷和钢卷，通过对其包装可以起到防止磨损、防尘、防潮、保洁的作用。

本课题重点研究的基本内容是大型线材卷缠绕包装机。环形为载有包装机构链条的运动导轨，环形导轨分为左右两部分。包装机工作时，左右导轨向中间相向运动而形成封闭的导轨系统，四个对称分布的分别有四个电机通过减速器驱动的齿轮驱动载有包装机构的链条在导轨上运动，工件由装料小车上的驱动系统驱动，通过控制系统实现包装机构和装料小车上工件的协调运动，从而实现对工件进行多种材料的一次包装。

关键词： 包装机；大型线材；自动化

                                    目  录

摘    要 2

第一章  绪论 4

1.1  课题背景 4

1.2 包装机概述 7

1.2.1包装机械概述 7

1.2.2我国包装机械的现状与发展 7

1.2.3国外研究现状 9

1.3包装机械的特点及发展方向 10

1.4 效益分析与环保分析 12

1.5 包装设计的重要性 12

第二章 大型线材卷缠绕包装机的方案设计 14

2.1大型线材卷缠绕包装机设计方案 14

2.2深筒缠绕机的工作原理 14

2.3 U型轨道设计 15

2.4 U型门的设计 16

2.5 动滑轮车设计 16

2.6薄膜卷筒机架设计 17

2.7 龙门架的设计 18

第三章 大型线材卷缠绕包装机零部件设计 19

3.1 链传动的设计与计算 19

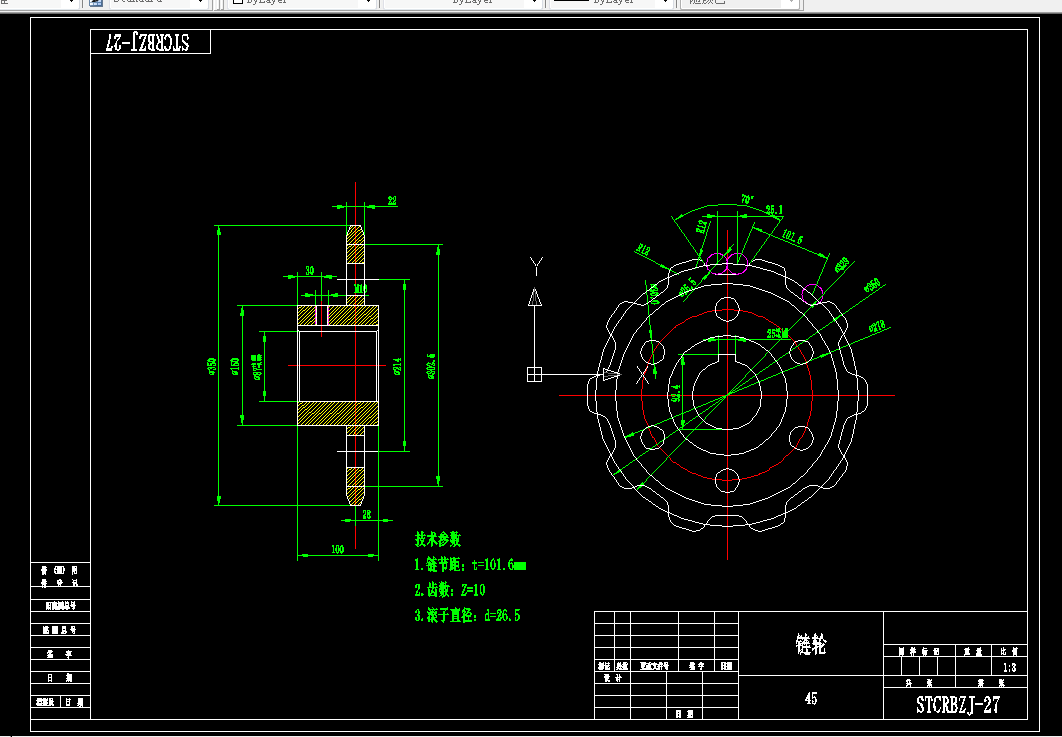

3.2链轮的设计计算 21

3.3 气缸连接座的设计校核 22

    3.4气缸连拨叉的设计校核 24

    3.5龙门架的设计校核 25

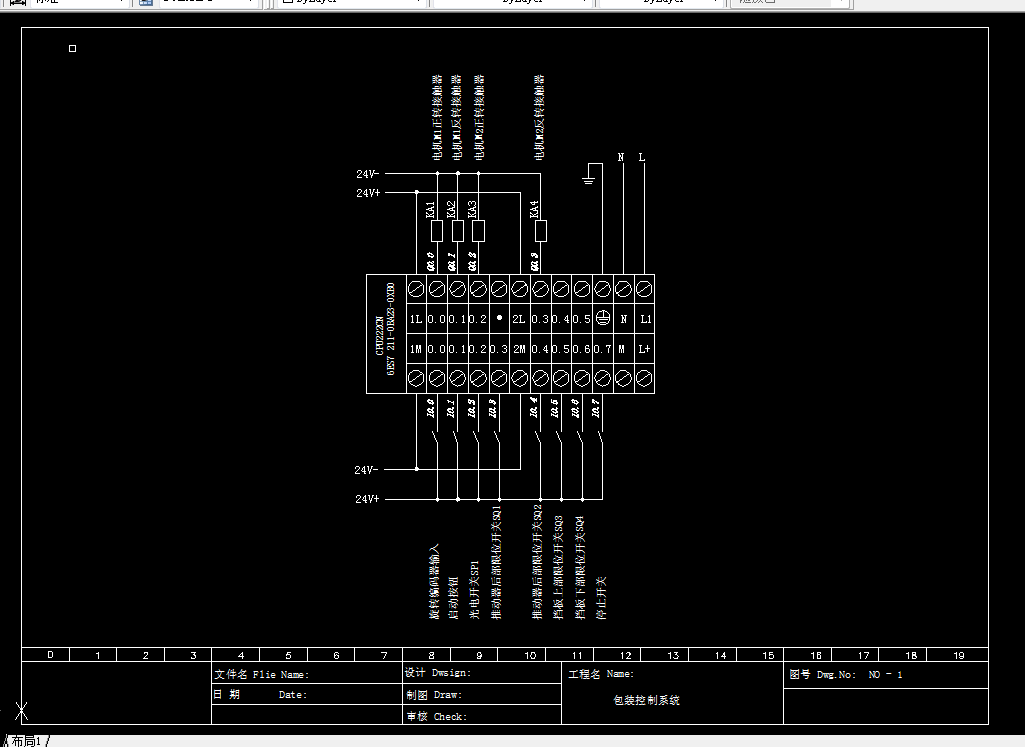

3.6电气控制接线图设计 28

结 论 30

致 谢 31

参考文献 32
