K027-带式运输机传动装置二级展开式圆柱齿轮减速器F=1.5，V=1.1，D=220 下载积分：50　资料编号： K027

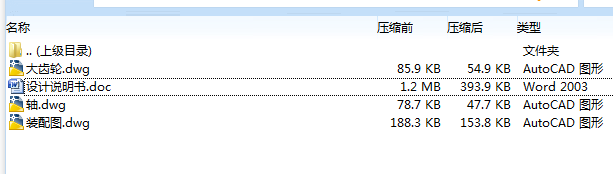

作品包括:

word版设计说明书一份，31页，约7500字

CAD版本图纸，共3张

目   录

一    课程设计任务书                        2

二    设计要求                              2

三    设计步骤                              2

1. 传动装置总体设计方案                        3

2. 电动机的选择                                4

3. 确定传动装置的总传动比和分配传动比          5

4. 计算传动装置的运动和动力参数                6

5. 齿轮的设计                                  7

6. 滚动轴承和传动轴的设计                      11

7. 键联接设计                                  28

8. 箱体结构的设计                              29

9.润滑密封设计                                31

10.联轴器设计                                  32

四    设计小结                              32

五    参考资料                              32

一   课程设计任务书

课程设计题目：

设计带式运输机传动装置（简图如下）

原始数据：

组设计数据：

第二组数据：运送带工作拉力F/N  1500。

运输带工作速度v/(m/s)    1.1    。

    卷筒直径D/mm    220    。

工作条件：连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度35摄氏度，使用折旧期8年，小批量生产，两班制工作，运输带速度允许误差为±5%

二. 设计要求

1.减速器装配图一张。

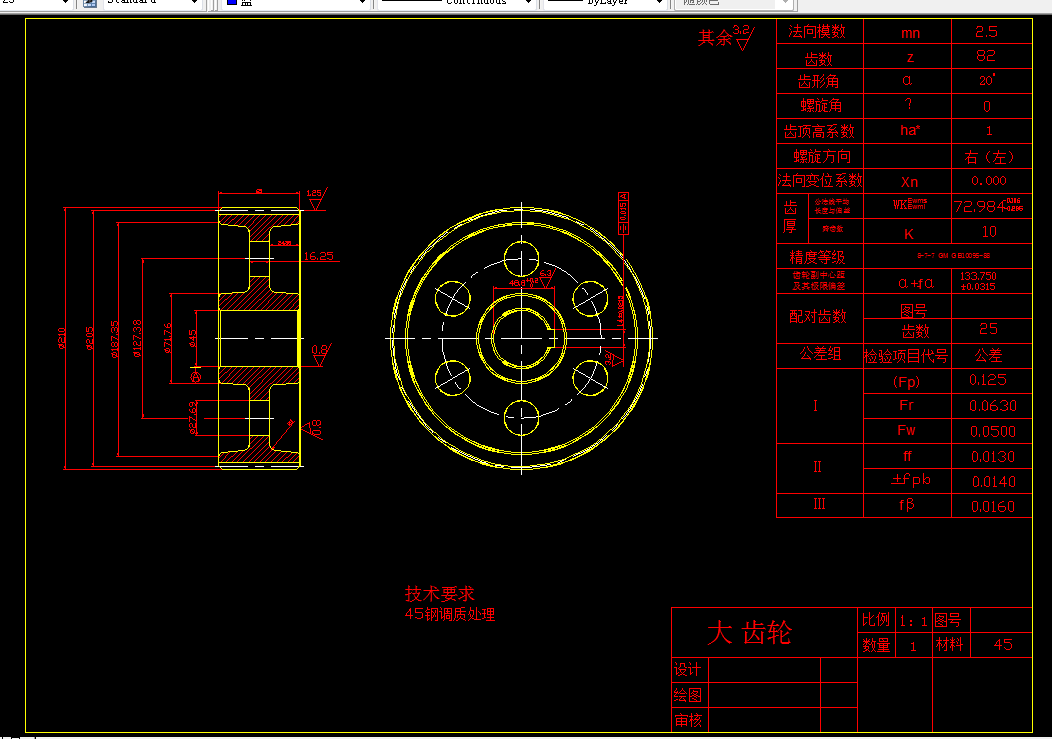

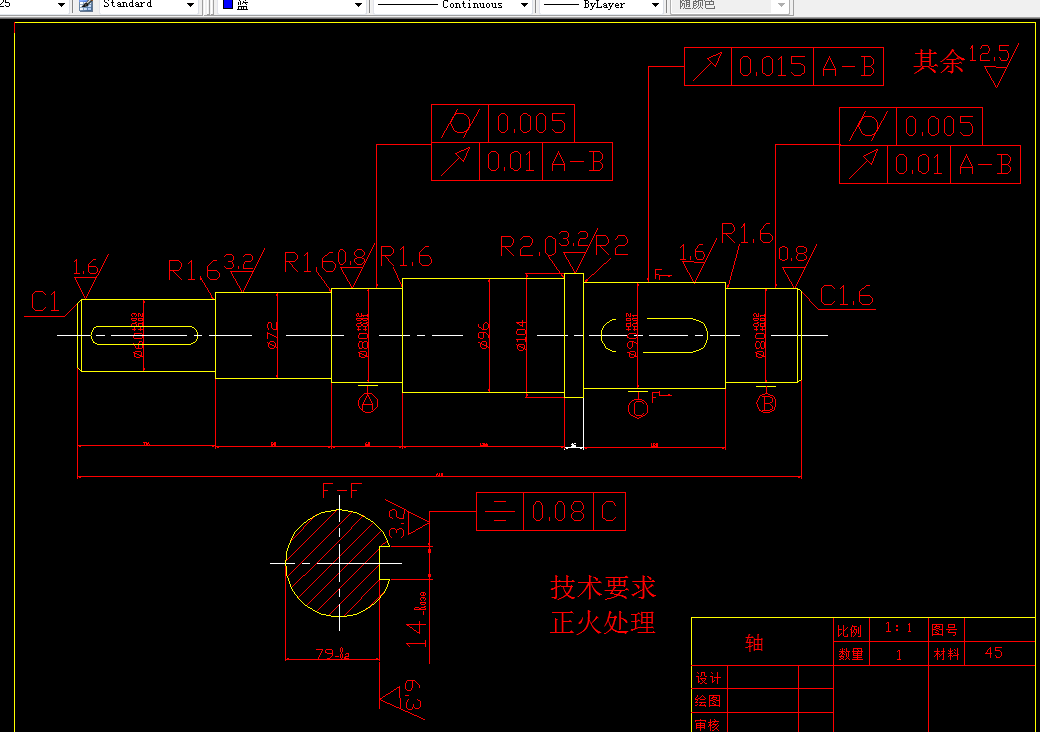

2.绘制轴、齿轮零件图各一张。

3.设计说明书一份。
