k028机械设计课程设计-牛头刨床二级圆柱齿轮减速器设计 下载积分：50　资料编号： k028

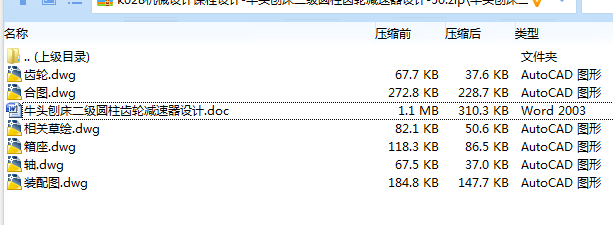

作品包括:

word版设计说明书一份，28页，约5300字

CAD版本图纸，共4张

目 录

1 设计题目…………………………………………………...........3

1.1 工作原理………………………………………………......3

1.2 设计要求…………………………………………………..3

1.3 设计内容…………………………………………………..3

2 设计计算过程……………………………………………….......3

2.1 传动方案的拟定与分析…………………………………..3

2.2 选择电动机……………………………………………….4

2.3 机械系统运动和动力参数计算……………………….....5

2.4带传动的设计计算………………………………………..6

2.5高速级斜齿轮传动的设计计算………………………..…8

2.6低速级斜齿轮传动的设计计算……………………..……11

2.7 三轴的设计计算及校核…………………………..……...16

2.8 滚动轴承的选择计算……………………………..………20

2.9 键联接的选择及验算…………………………..…………25

2.10 联轴器的选择………………………..……..……………27

2.11 箱体设计…………………………......……..……………27

2.12 润滑方式和密封装置的选择…..………..………………27

3  设计小结………………………….................…………………28

3.1 课程设计的体会……………………..……………………28

3.2 设计的优缺点……………………..………………………28

3.3 设计的改进意见………………..…………………………28

4  参考文献……………….......……..……………………………28

1 设计题目

1.1 工作原理

牛头刨床是一种靠刀具的往复直线运动及工作台的间歇运动来完成工件平面切削加工的机床。电动机经过减速传动装置（V带和齿轮传动）驱动执行机构（导杆机构和凸轮机构）完成刨刀的往复运动和间歇移动。

1.2 设计要求

（1）电动机轴与输出曲柄轴平行,允许曲柄转速偏差为±5%;

（2）使用寿命10年，每日一班制工作;

（3）载荷有轻微冲击;

（4）执行机构的传动效率按 =0.95计算；

（5）要求传动系统有过载保护；

（6）按小批量生产规模设计；

（7）已知工作机工作的最大功率 =3.1kW。

1.3 设计内容

（1）确定传动装置的类型，画出机械系统传动方案简图；

（2）选择电动机，进行传动装置的运动和动力参数计算；

（3）传动系统中的传动零件设计计算；

（4）绘制减速器装配图草图和装配图各1张（A0）;

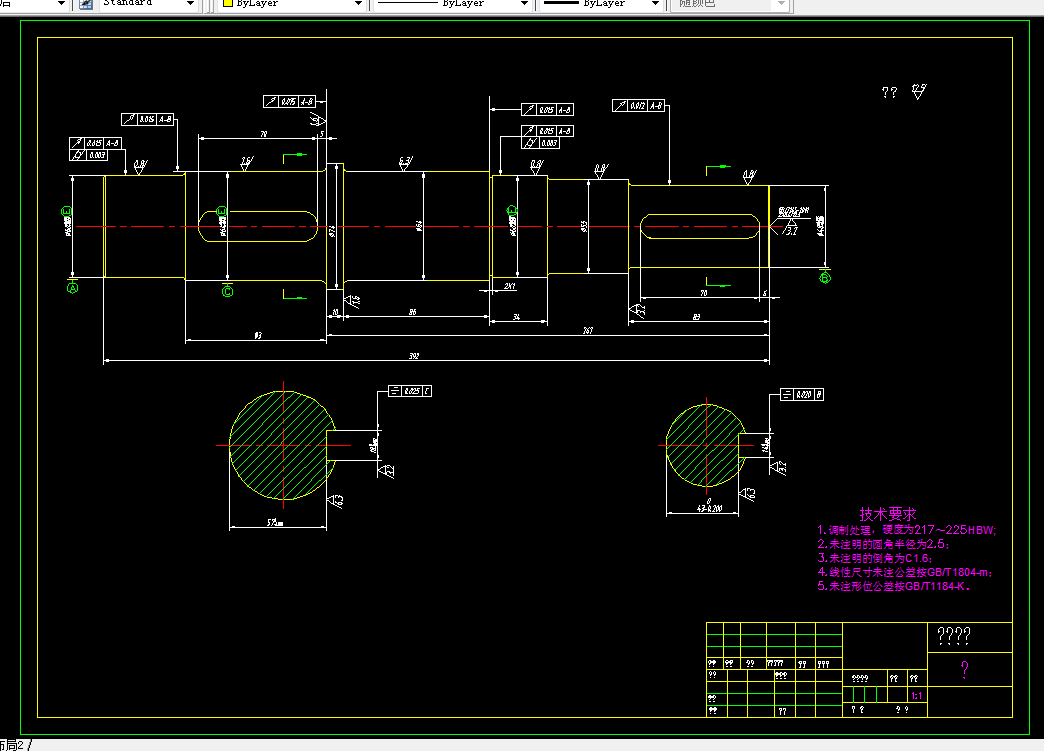

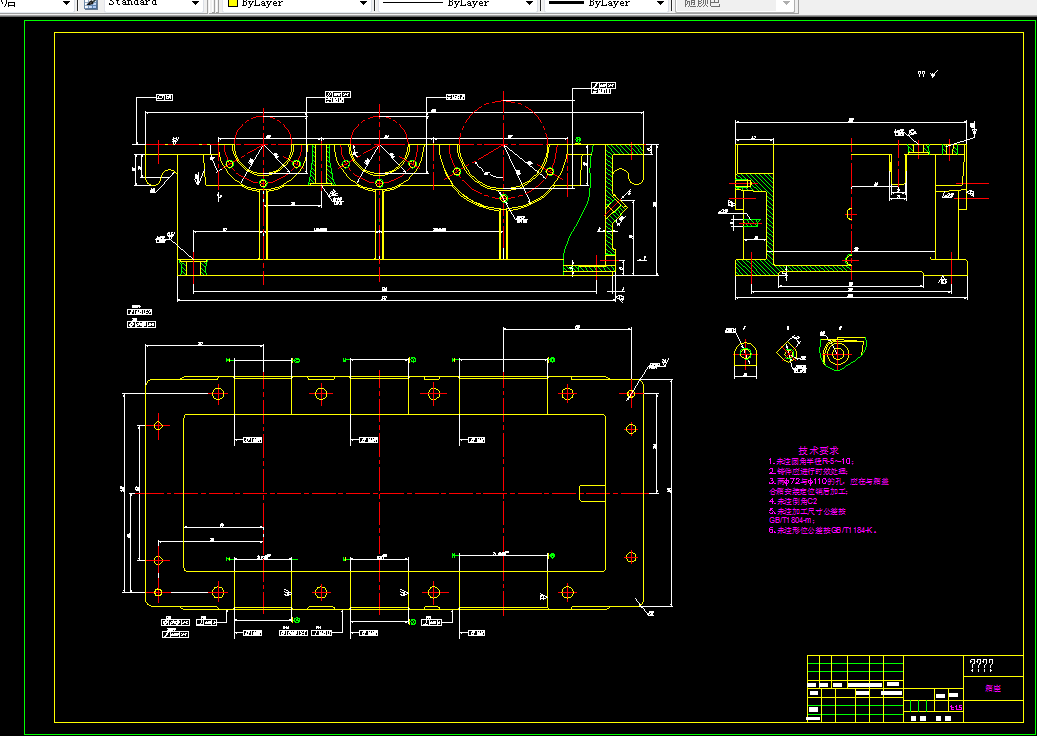

（5）绘制减速器箱体零件图1张（A1）、齿轮及轴的零件图各1张（A2）。
